Videoton BR 103 A Camping |
|
Gyártó |
Villamossági Televízió és Rádiókészülékek Gyára (VTRGy) |
Származás |
Magyarország |
Év |
1966 |
Jellemzők |
10 tranzisztorral és 6 diódával működő középszuper autó-táskarádió K, R, URH (63-74 MHz)
hullámsávok vételére. 4 db góliátelemmel üzemel. Ferrit és
teleszkópantennával rendelkezik. Alkalmas a gépkocsiban történő
használatra is az alján található speciális csatlakozó és
antennafoglalat segítségével. Hangerő és hangszín potméterek találhatóak
rajta. Nagyfrekvenciás érzékenység gépkocsiantennáról: KH: 20 μV; RH: 12 μV; URH: 5 μV. Szelektivitás: AM: 32 dB; FM: 20 dB. Tükörszelektivitás: KH: 20 dB; RH: 8 dB; URH: 20 dB. Hangfrekvenciás átvitel: AM: 120-2.600 Hz; FM: 120-10.000 Hz. Kimenő teljesítmény: 800 mW. Áramfelvétel: min. 20 mA; max. 220 mA. |
Méret |
280x190x81 mm; 2,7 kg elemekkel. |
Egyéb |
A BR 103 Camping átdolgozott típusa.
Megmaradt az eredeti autó-táskarádió kialakítása. Egy beépítőkeret segítségével tud
a gépkocsi tápfeszültségére (BRH6 - 6V-os vagy BRH12 - 12V-os rendszer) és antennájára

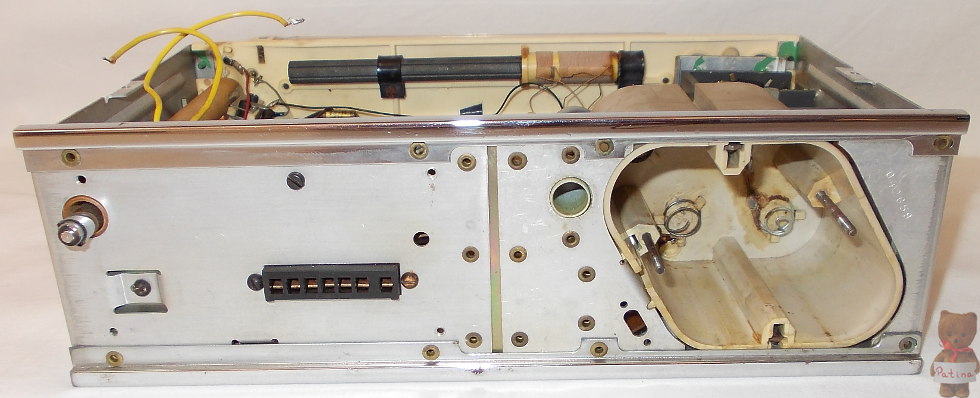

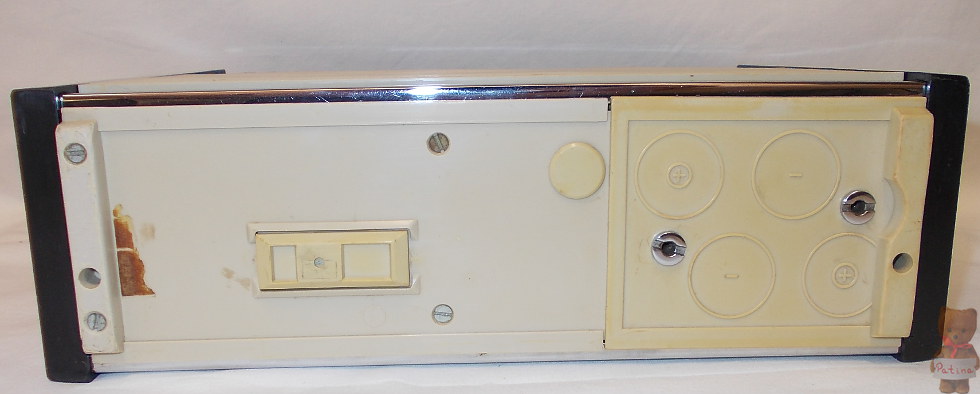

csatlakozni az alján található csatlakozóval. Az autó/táskarádió

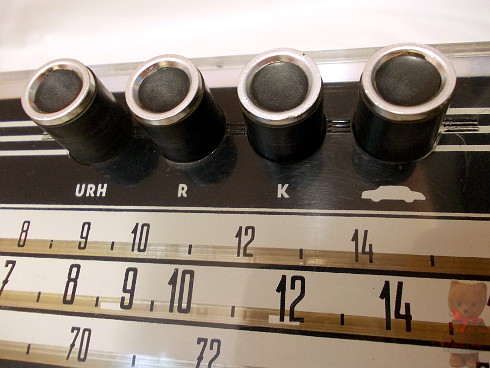

nyomógombbal a rádió saját antennái leválaszthatók, hogy ne legyenek

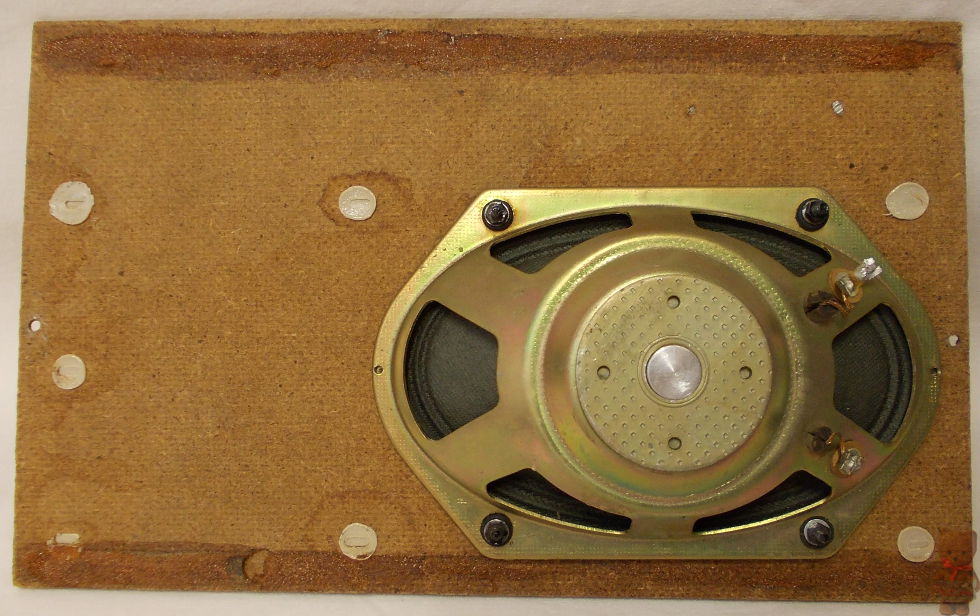

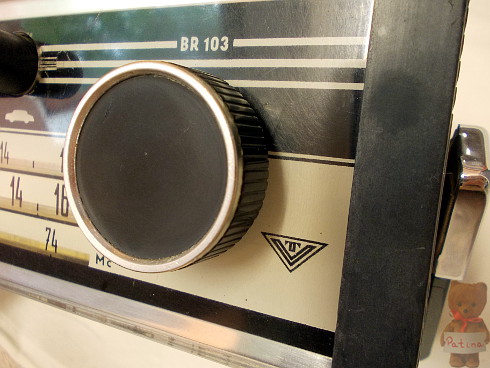

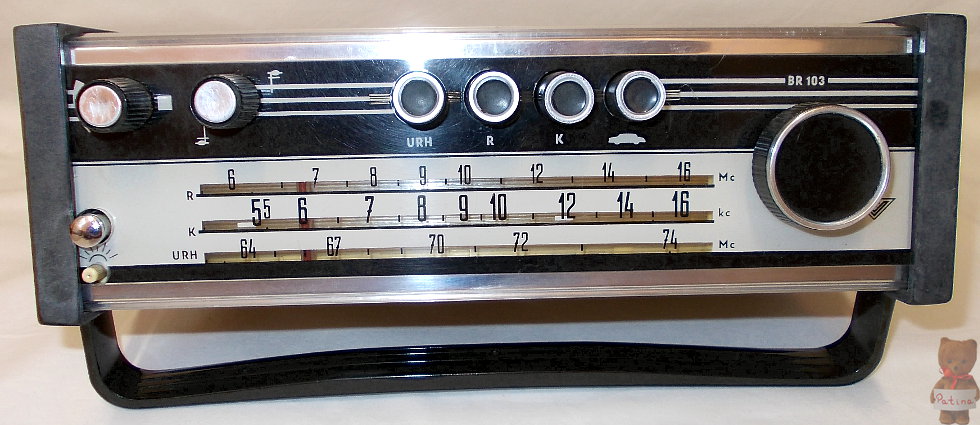

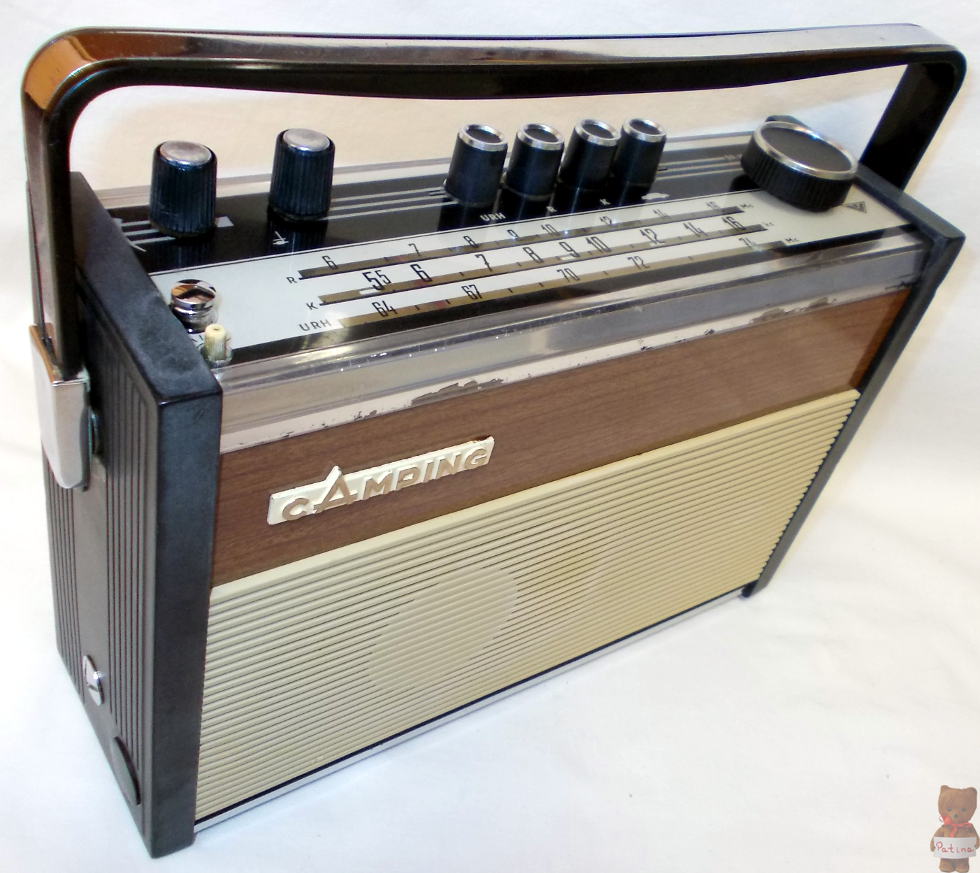

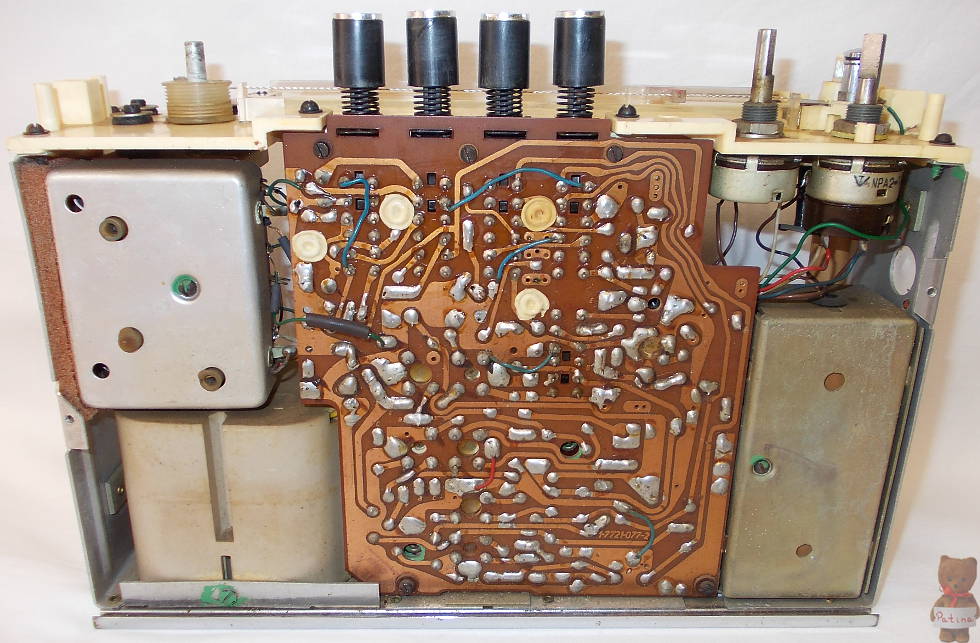

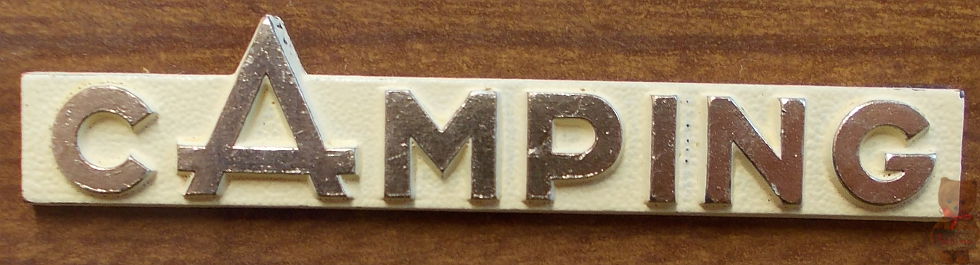

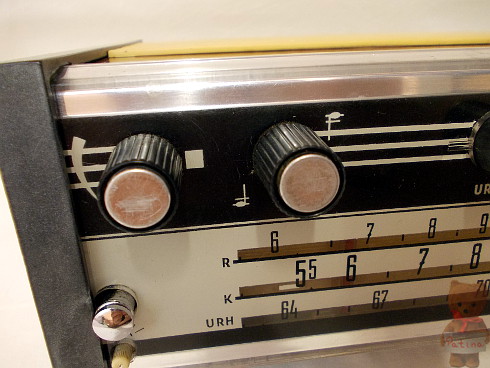

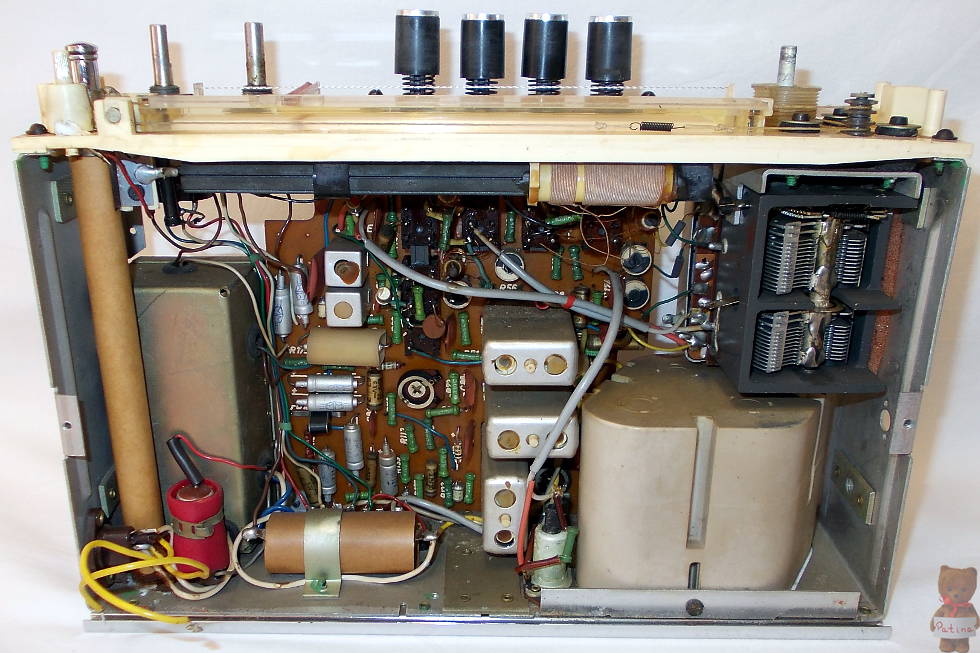

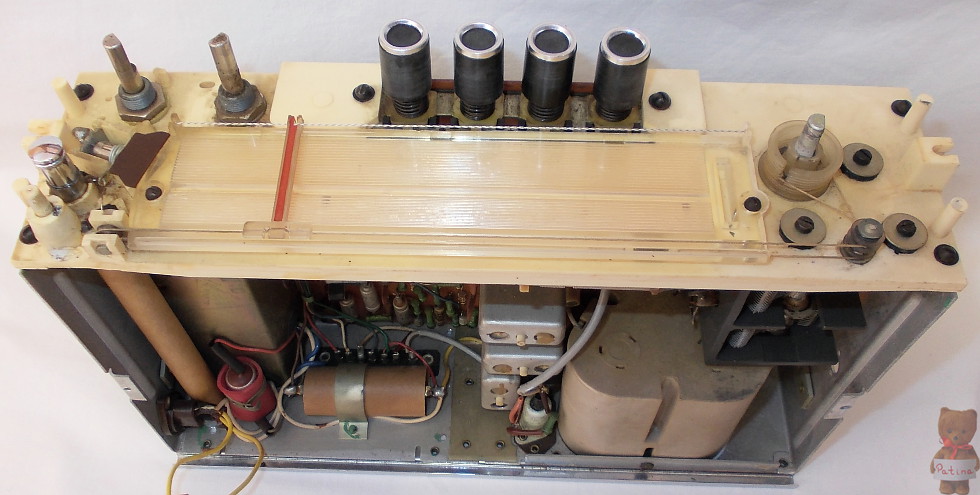

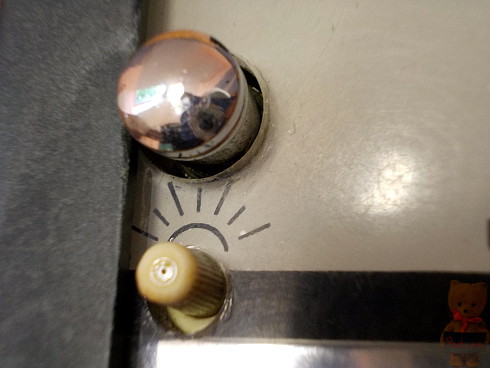

érzékenyek a gyújtásrendszerből eredő zavarokra. A BR 103 A jellemzői és egyben különbségei az alapmodellhez képest: egy részes skála, ami fekete-fehér színezést kapott; fekete színű gombok; nagyobb méretű fém Camping felirat kétszínű festéssel; a belső fém keret felső része műanyagból van, erre van felerősítve a ferritantennától kezdve a potméterekig elég sok alkatrész és kezelőszerv; az 1 db skálaizzó külső nyomógombos kapcsolót kapott; DIN szabványos hangszóró-csatlakozó az oldalán; nagyobb méretű ovális hangszóró az előlapon rögzítve amitől módosult a rácsozat kialakítása is; elmaradt az apró csatlakozóaljzat az elemtartó mellett; egy panelból álló egyszerűbb belső felépítés (végfok és URH modul külön maradt); a bekapcsolt állapotot nem jelöli semmi; a fogantyú vastagabb anyagból készült. Szerelése a módosítások hatására könnyebbé vált. A továbbfejlesztett utódja a BR 113 Camping de Luxe. |

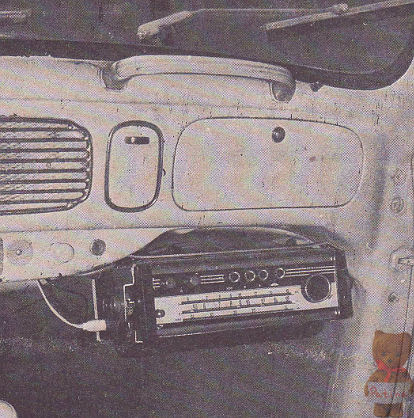

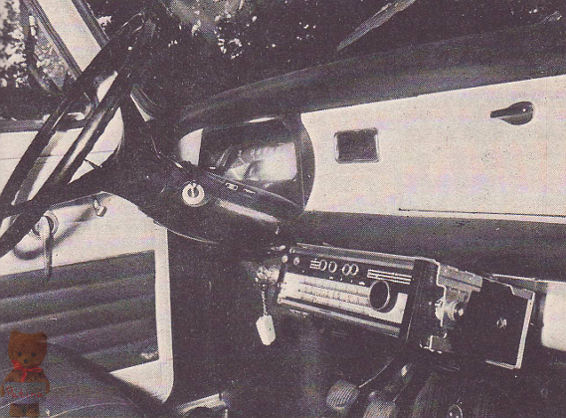

Részlet a Dániel József: Autórádiók javítása és szerelése c. könyvből. Balra Skoda 1000 MB, jobbra VW 1200 szerepel mint példa a beépítésre:

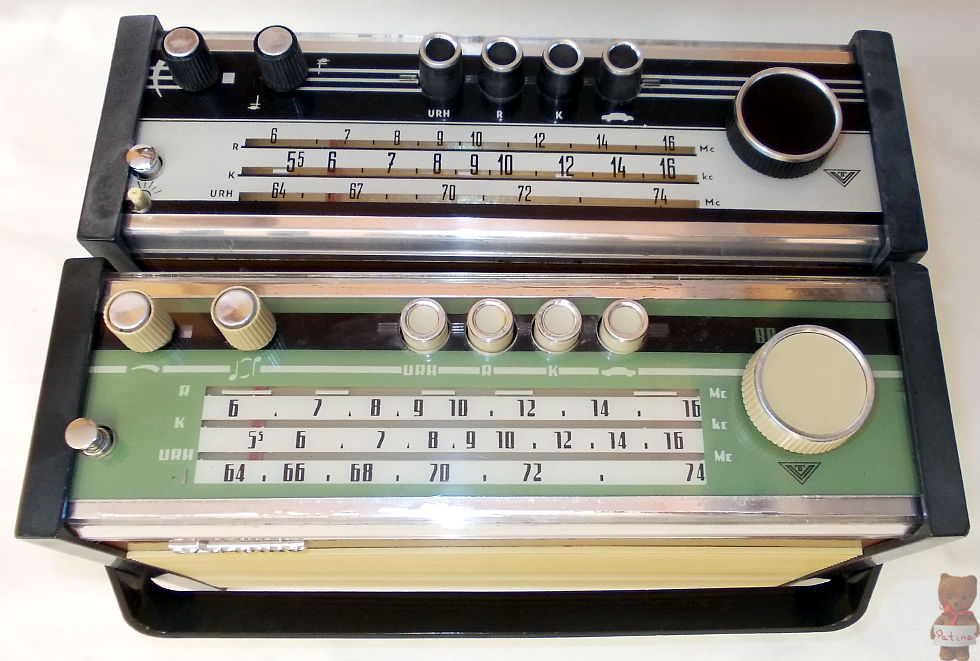

BR 103 A és BR 103:
