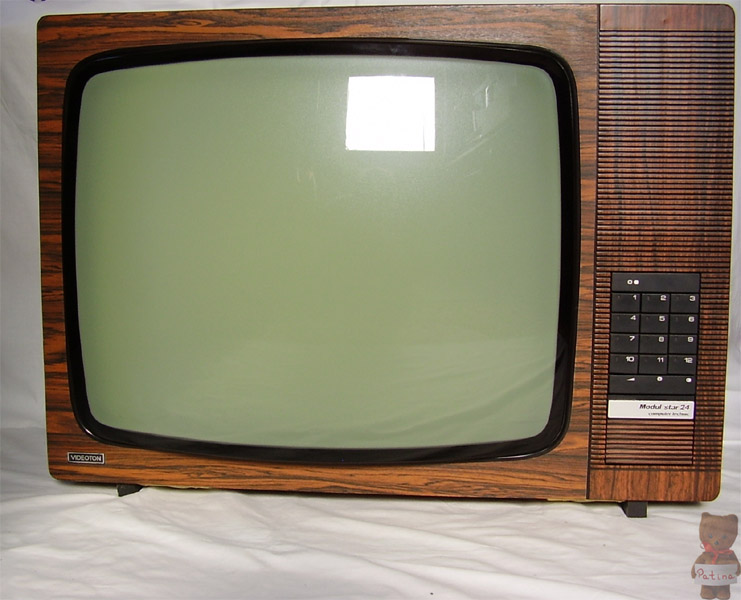

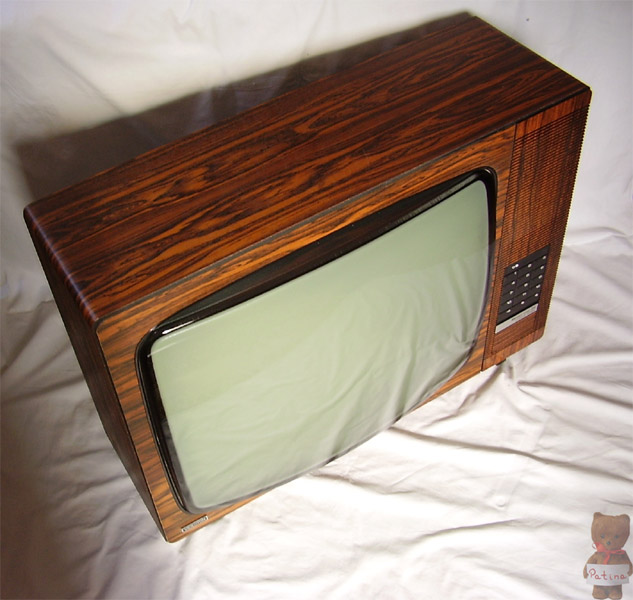

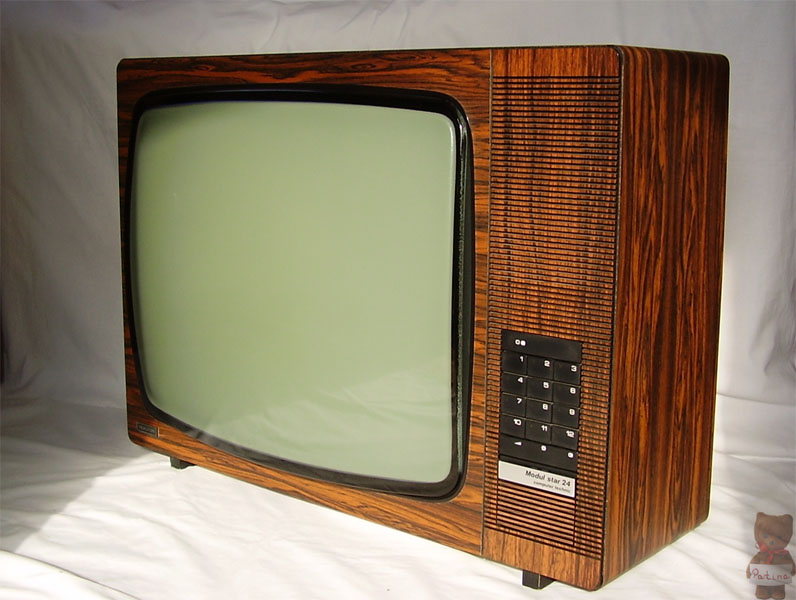

Videoton TA 5302 Modul Star 24
Gyártó Videoton Elektronikai Vállalat
Származás Magyarország
Év 1981
Jellemzők

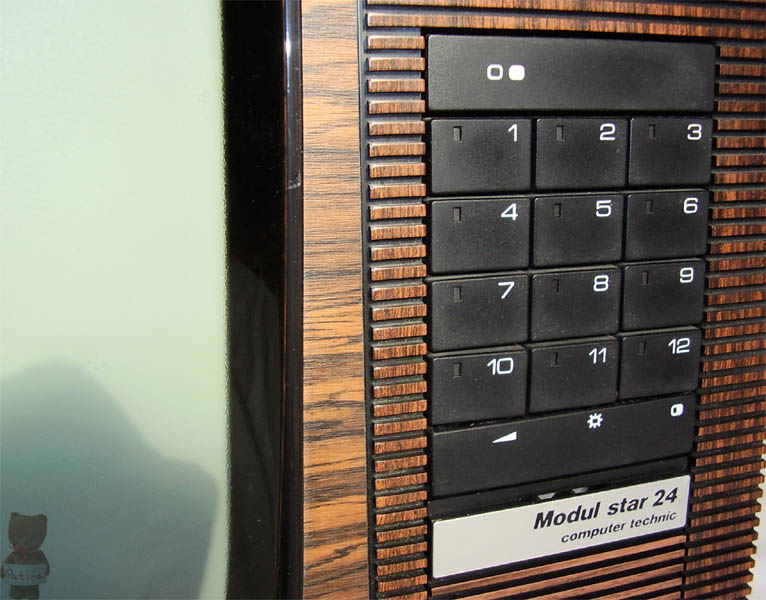

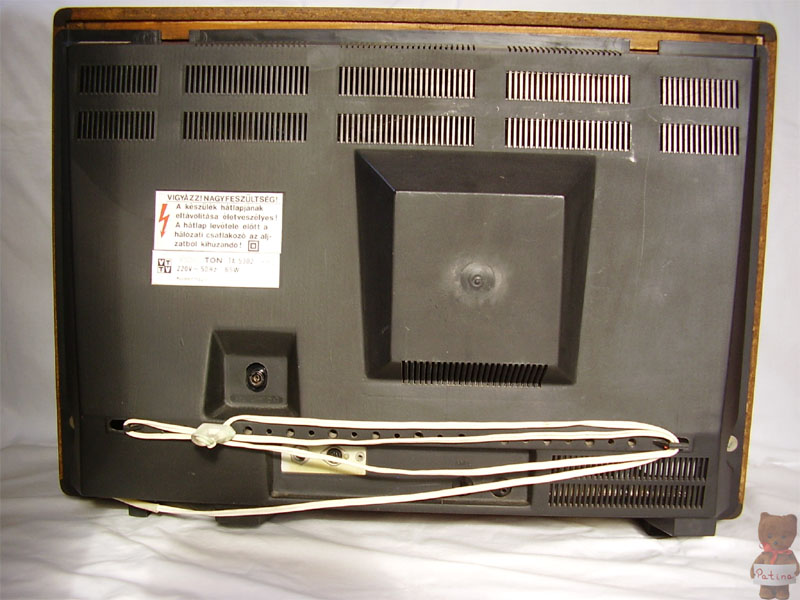

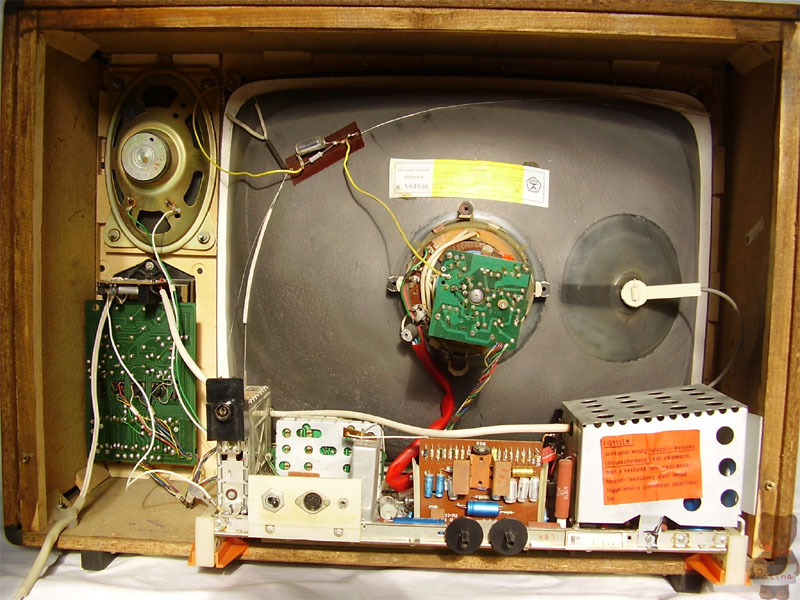

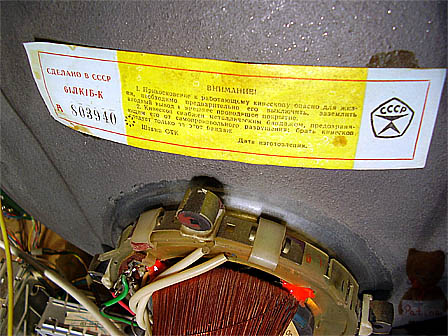

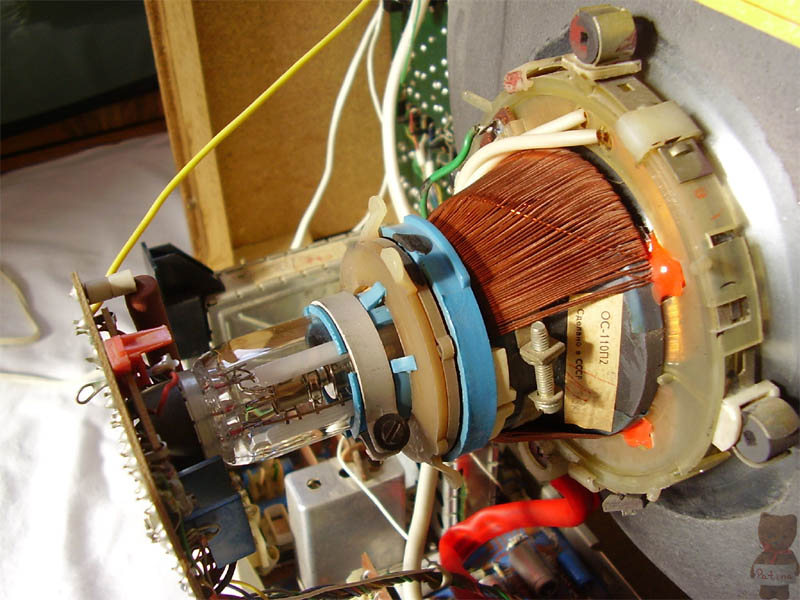

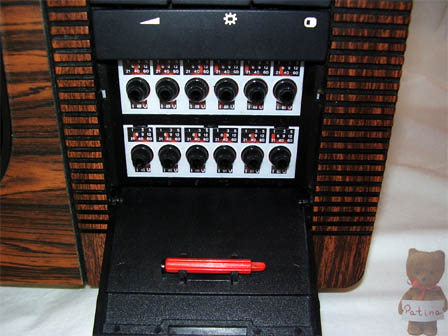

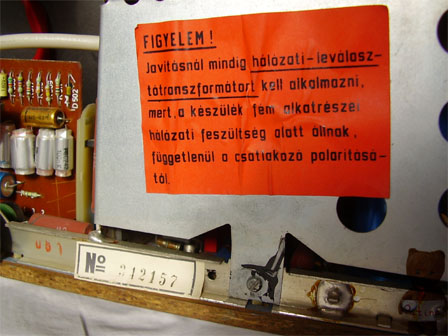

61 cm képátlóval rendelkező fekete-fehér televízió. 12 csatornás programkapcsoló, OIRT-CCIR VHF/UHF normák vétele. Beépített félvezetők: 6 db IC, 12 db tranzisztor, 36 db dióda. Előlapon hangerő, fényerő és kontraszt állítható. Hátoldalon koaxiális antenna csatlakozó, magnetofon és fülhallgató csatlakozó van. Egy kapcsoló segítségével a beépítet hangszóró kiiktatható. 7 db integrált áramkör, 11 db tranzisztor és 35 db dióda található benne.
Képérzékenység: 25 μV. Hangérzékenység: 15 μV/26 dB. Szinkronérzékenység: 15 μV. KF zavarérzékenység: 50 dB. Csatornaszelektivitás: 45 dB. Tükörszelektivitás: VHF: 40 dB; UHF: 30 dB. Hangfrekvenciás átvitel: 50-13000 Hz. Képtorzítás: max. 5%. Trapéztorzítás: max. 2%. Függőleges-vízszintes linearitáshiba: max. 5%. Fogyasztás: 65 W.

Méret 700x510x400 mm; 25 kg.
Egyéb

Adományozó: Millinghoffer József (tv és az eredeti használati útmutató és kapcsolási rajz). A szállításban segített: Nádler József és Várnai Tamás.
A Videoton legelső modul rendszerű fekete-fehér televízió-családja a Super Star. 1978-ban került a boltok polcaira. Kezdetben két alaptípus volt, a TA 3301 Super Star 20 és a TA 5301 Super Star 24. Nemsokkal ezután megjelentek a típuscsalád különböző módosításai és a 31 cm képátlójú hordozható típusok. A Modul Star a Super Star 24 alaptípus variánsa, más kávát és 12 csatornás tasztatúrát kapott.
A régebbi készülékekben alkalmazott Kombi-1 tuner helyett egy újabb konstrukciót kapott, aminek PM-1 volt a neve. Az új tuner lényege, hogy a korábban két részt alkotó VHF és UHF sávrészt egyetlen egységként fogja át. A PM-1-ben a TDA 1053 nevű PIN-dióda foglal helyet. A PIN-dióda szerepe, hogy megakadályozza a túlvezérlést. Ezáltal még a legnagyobb térerejű adóállomások esetében sincs szükség külön bemeneti osztóra ahhoz, hogy megakadályozzák a túlvezérlődést vagy keresztmodulációt.

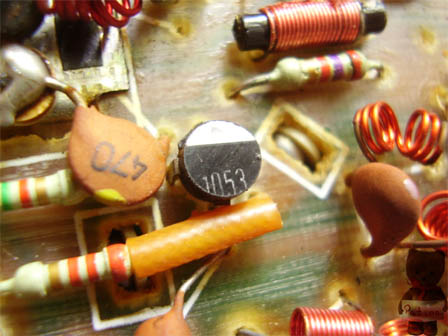

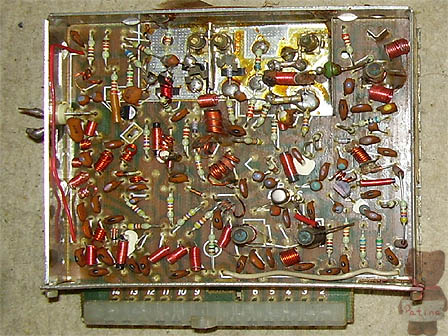

PM-1 tuner és a TDA 1053 PIN-dióda:

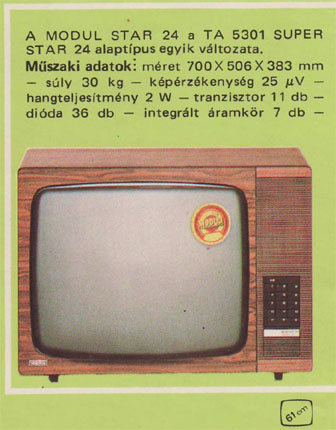

Modul Star 24 a TITÁN Kereskedelmi Vállalat reklámújságban:
