Videoton TA 5301 Super Star 24

Gyártó

Videoton Elektronikai Vállalat

Származás

Magyarország

Év

1981

Jellemzők

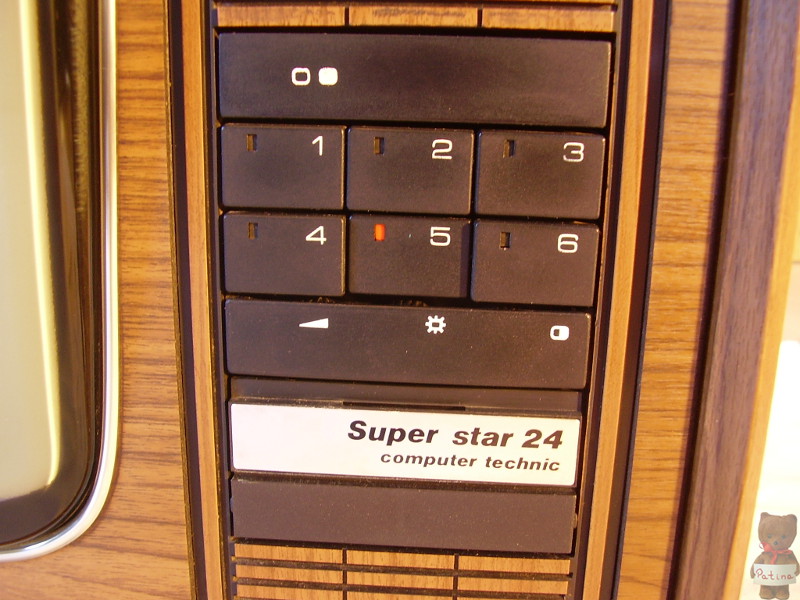

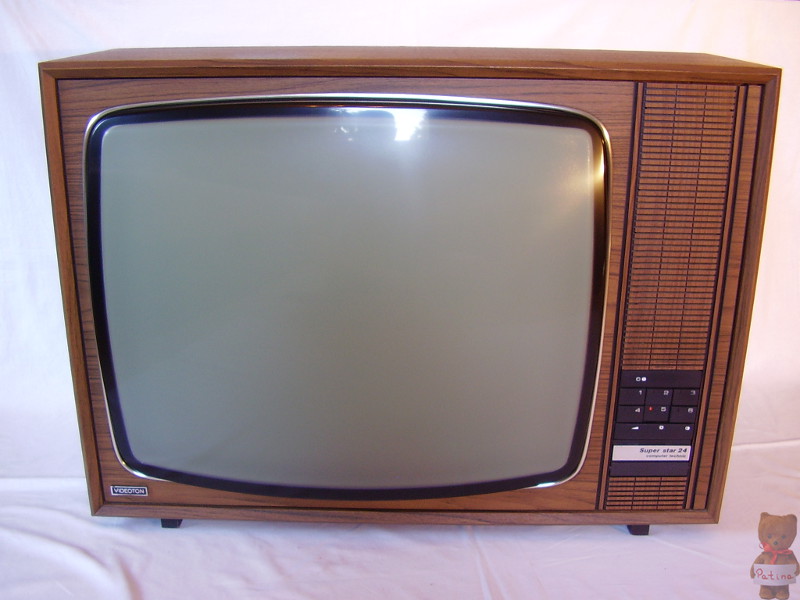

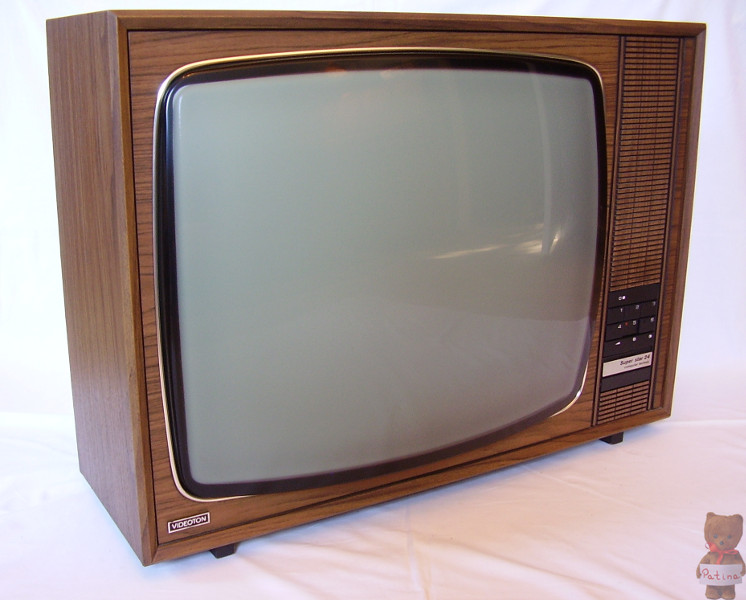

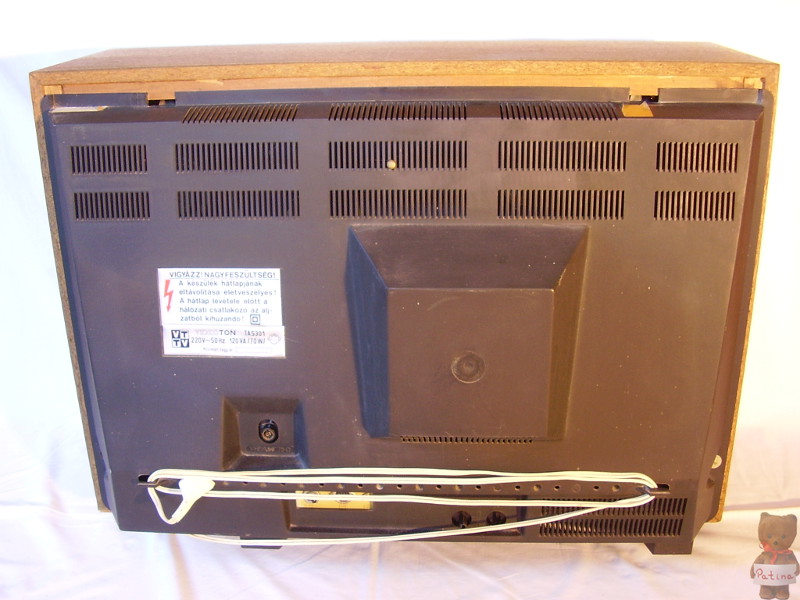

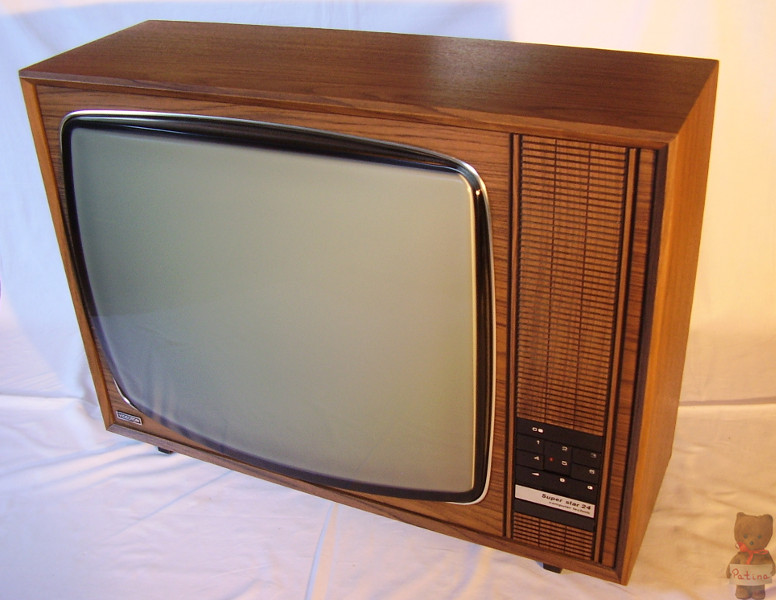

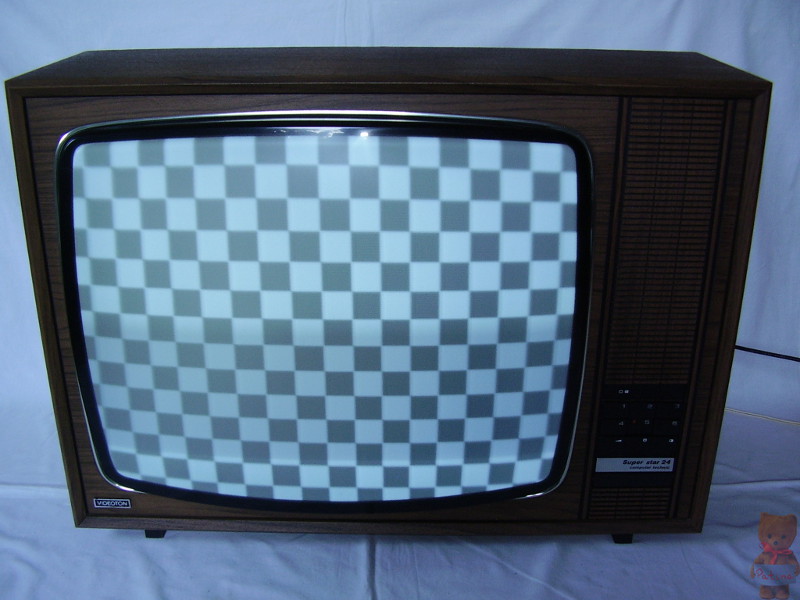

61 cm-es képátlóval rendelkező fekete-fehér televízió, 6 csatornás programmemóriával. VHF-UHF, OIRT-CCIR sávú adók vételére. 6 db IC-vel, 11 db tranzisztorral és 38 db diódával felépítve. A tévé modul rendszerű. Antennabemenetére koaxiális kábel csatlakoztatható. A készülék továbbá fülhallgató és magnó kimenettel rendelkezik. Kezelőpanelján a csatornák közt lehet váltogatni. Beprogramozni - memorizálni a lehajtható ajtó mögött lehetséges. A gombsor alatt benyomásra kitolódó 3 potméter segítségével a hangerő, fényerő, kontraszt állítható. A legfelső széles gomb a hálózati kapcsoló. A hátlap bal oldalán található a fejhallgató csatlakozó, hangszóró kikapcsoló, magnetofon csatlakozó és a koaxiális antennabemenet. Képcső típusa: 51LK1B szovjet gyártmány.
Képérzékenység: 25 μV. Hangérzékenység: 15 μV. Szinkron érzékenység: 15 μV. Tükörszelektivitás: VHF: 40 dB; UHF: 30 dB. KF zavararány: 50 dB. Torzítás: kép: max. 5%; trapéz: max. 2%. Hangfrekvenciás átvitel: 50-13 000 Hz. Kimenő teljesítmény: 2 W. Fogyasztás: 65 W.

Méret

700x510x400 mm; 30 kg.

Egyéb

Adományozó: Varga Tamás.
Korabeli ára: 7700 Ft.

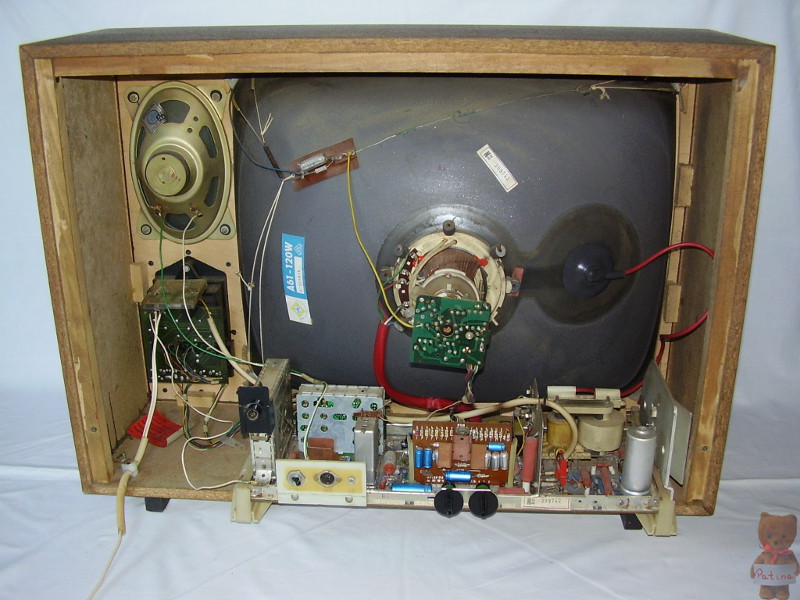

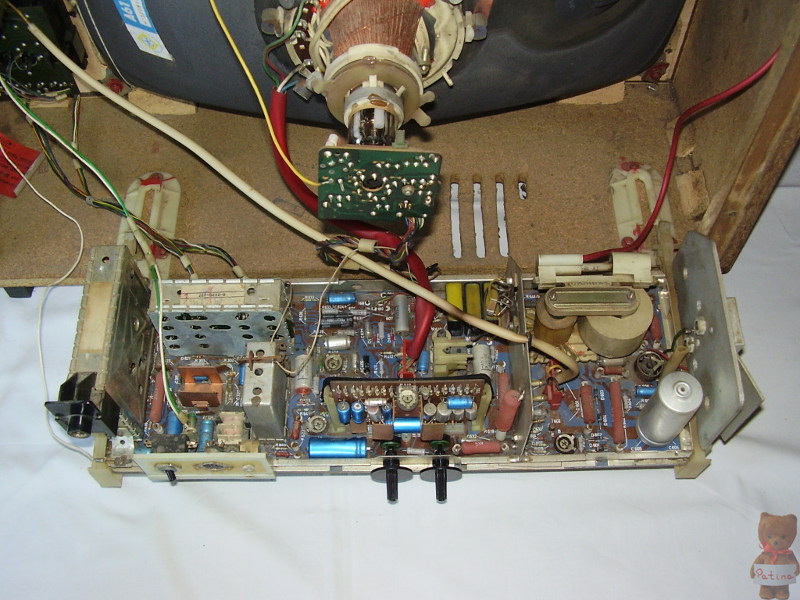

A Videoton legelső modul rendszerű fekete-fehér televízió-családja a Super Star. 1978-ban került a boltok polcaira. Kezdetben két alaptípus volt, a TA 3301 és a TA 5301 Super Star 24. Előbbi az 51 cm-es képátlóban különbözött. Nemsokkal ezután megjelentek a típuscsalád különböző módosításai, többcsatornás kivitele és a 31 cm képátlójú hordozható típusok. A régebbi készülékekben alkalmazott Kombi-1 tuner helyett egy újabb konstrukciót kapott, aminek PM-1 volt a neve. Az új tuner lényege, hogy a korábban két részt alkotó VHF és UHF sávrészt egyetlen egységként fogja át. A PM-1-ben a TDA 1053 nevű PIN-dióda foglal helyet. A PIN-dióda szerepe, hogy megakadályozza a túlvezérlést. Ezáltal még a legnagyobb térerejű adóállomások esetében sincs szükség külön bemeneti osztóra ahhoz, hogy megakadályozzák a túlvezérlődést vagy keresztmodulációt.

Super Star 24 egy 1978-as VT katalógusban:
