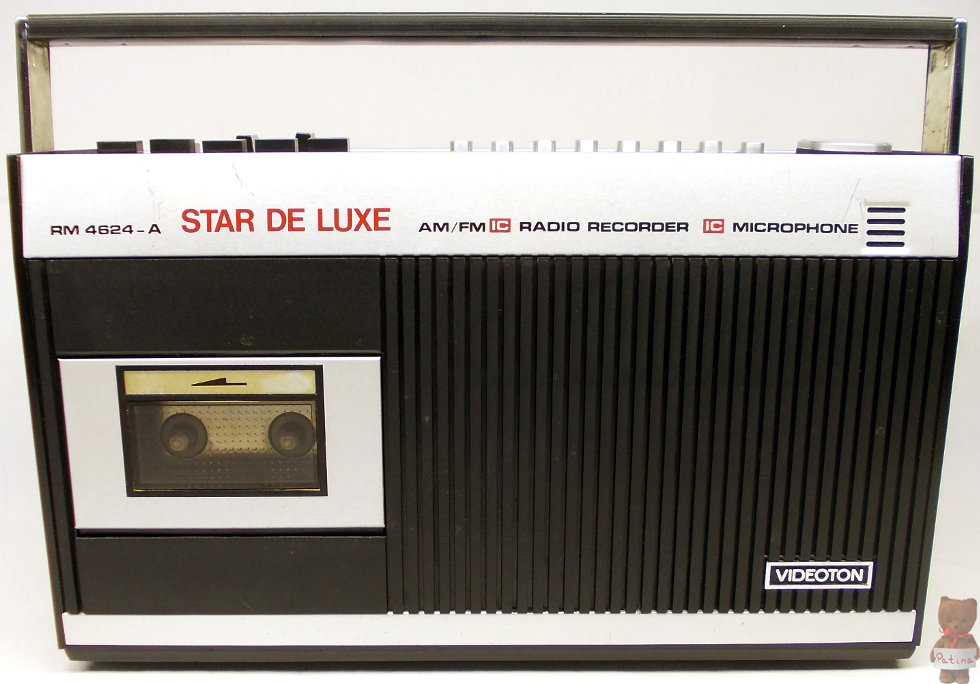

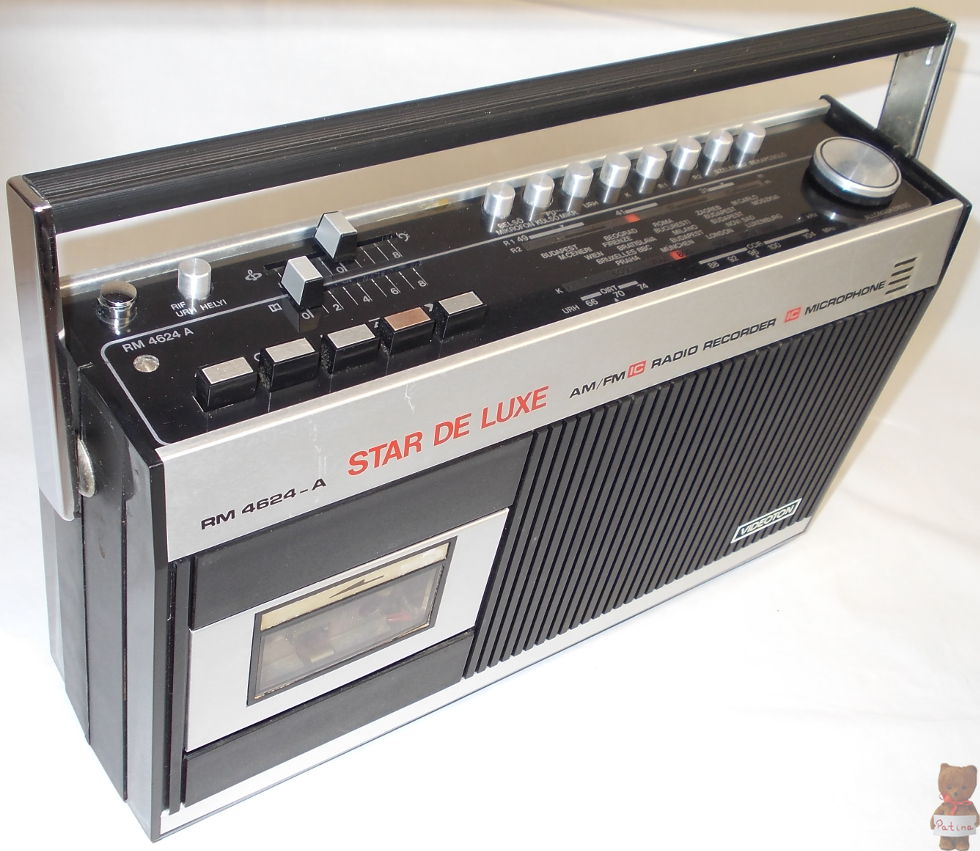

Videoton RM 4624 A Star de Luxe

Gyártó

Videoton Rádió és Televíziógyár

Származás

Magyarország

Év

1980

Jellemzők

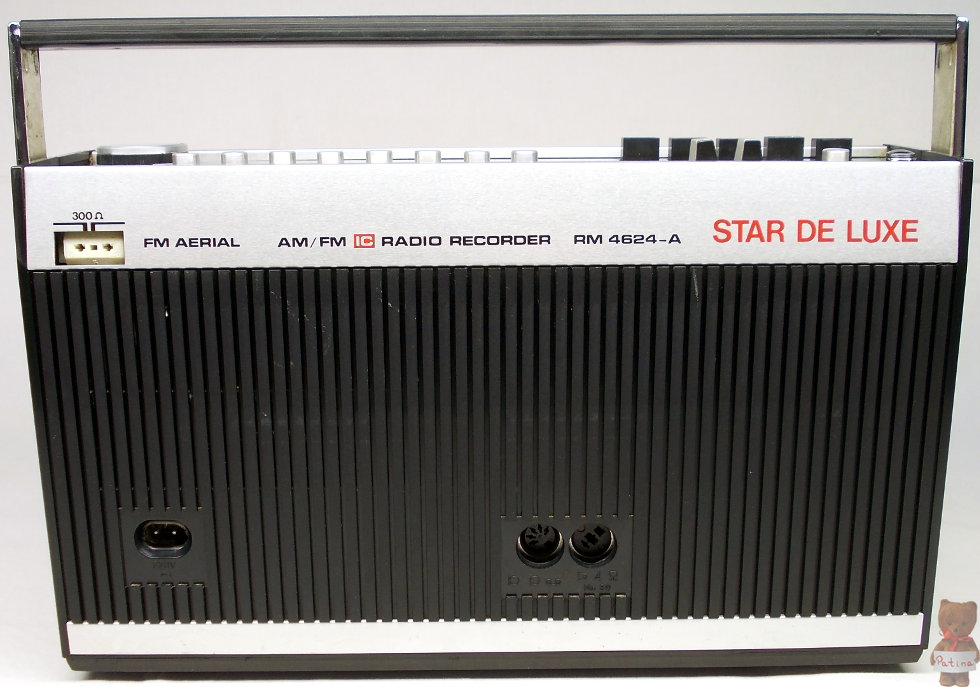

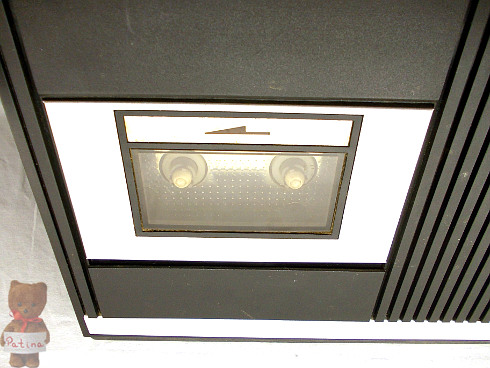

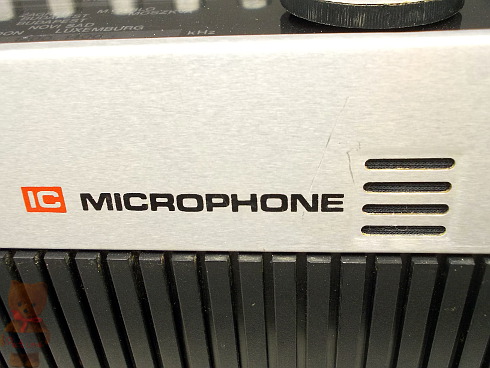

Mono táskarádió beépített félsávos mono magnóval és beépített elektretmikrofonnal. K, R1, R2, URH (66-104 MHz) vételére alkalmas. 2 db integrált áramkört, 17 db tranzisztort, 13 db diódát és egy szelén egyenirányítót tartalmaz. Hangerő- és hangszínszabályzóval. A rádiózást AFC áramkör könnyíti meg. Magnó, lemezjátszó, mikrofon, antenna és külső hangfal csatlakoztatható hozzá. Automatikus felvételi szintszabályzóval. Szalagvégkapcsolója nincs. Csak vasoxidos szalag használható hozzá. Telepes működésre is képes 6 db Góliát-elemmel.
Rádiófrekvenciás adatok: Érzékenység (26 dB jel-zaj viszonynál): KH: 650 μV; RH1: 150 μV; RH2: 40 μV; URH: 3 μV (teleszkópantennáról). Szelektivitás: KH: 35 dB; RH1: ≥ 28 dB; RH2: ≥ 22 dB; URH: 32 dB. Frekvenciaátvitel: AM sávon: 100-3500 Hz; FM sávon: 50-15.000 Hz. Demodulációs torzítás: AM sávon: ≤ 3 %; FM sávon: ≤ 1,6 %.
Hangfrekvenciás adatok: Frekvenciaátvitel: magnetofonról: 80-8000 Hz (+ 3 dB/- 5 dB); végerősítő (- 2 dB): 50-13.000 Hz.. Jel-zaj viszony: szalagról mérve: ≥ 40 dB. Szalagról mért harmonikus torzítása a végerősítőnek feszültségkimeneten: ≤ 5 %. Törlési csillapítás: ≥ 58 dB. Végerősítő harmonikus torzítása: < 10 %. Kimeneti teljesítmény (szinuszos): telepről: 1,5 W; hálózatról: 3,5 W. Teljesítményfelvétel: hálózatból: 18 W. Áramfelvétel: min.: 40 mA; max.: 550 mA.

Méret

345x200x92 mm; 3,9 kg telepek nélkül.

Egyéb

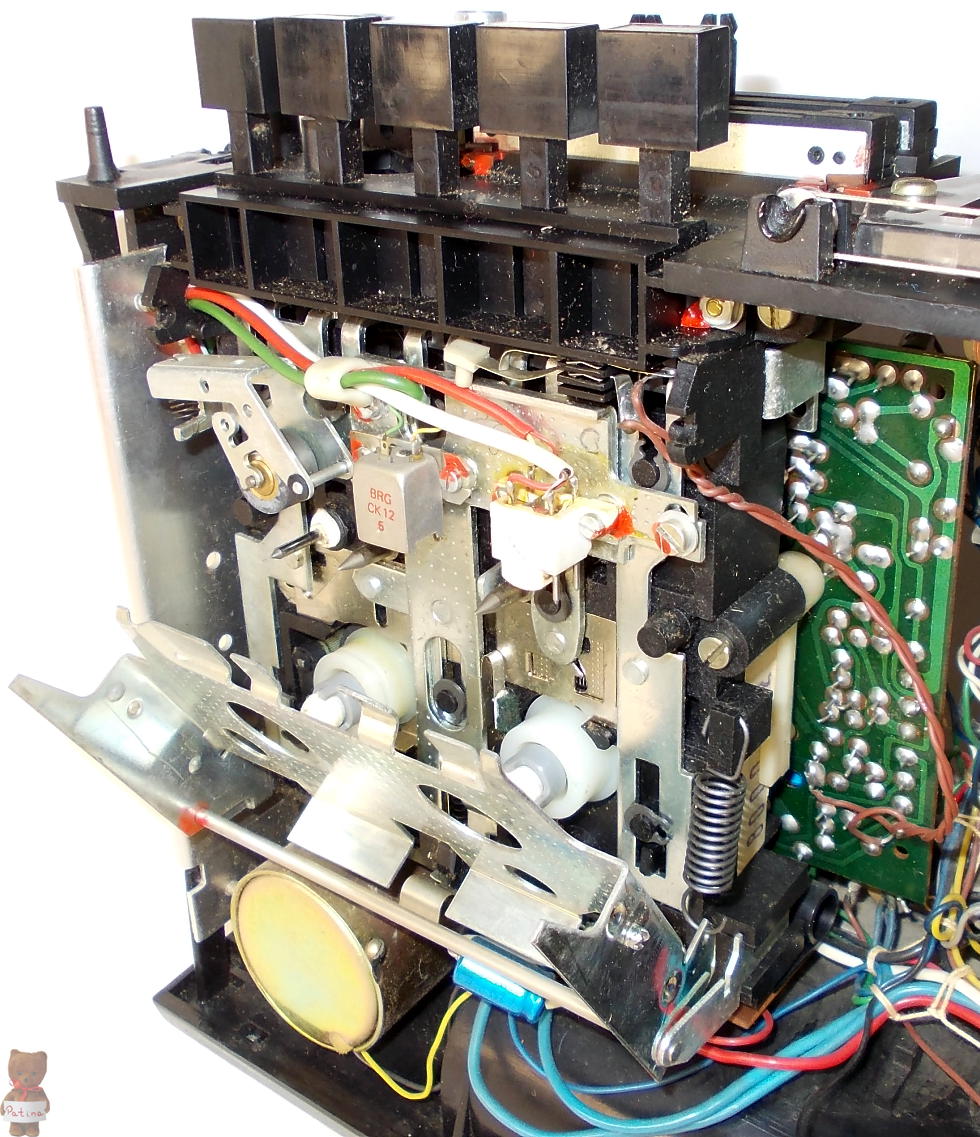

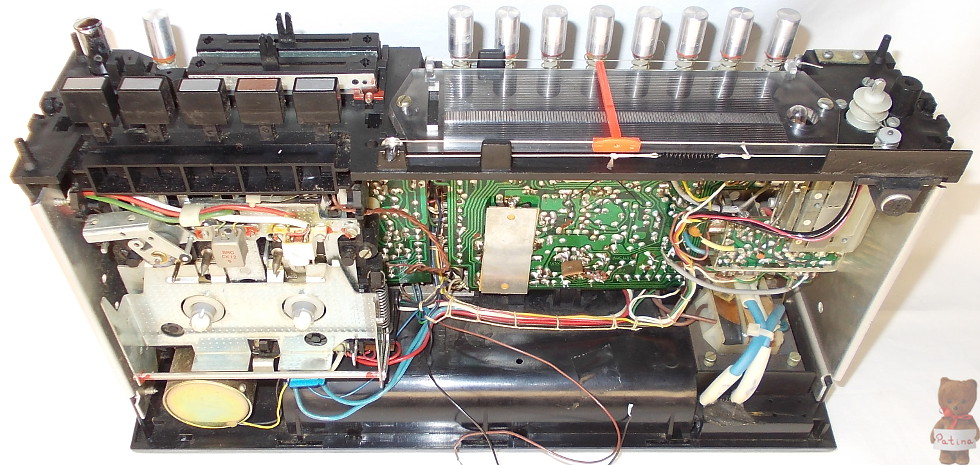

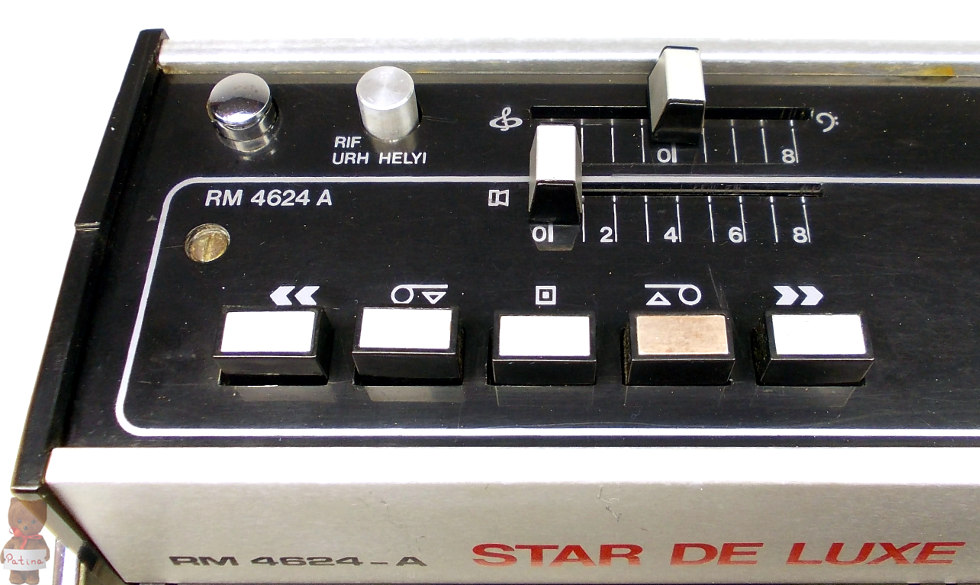

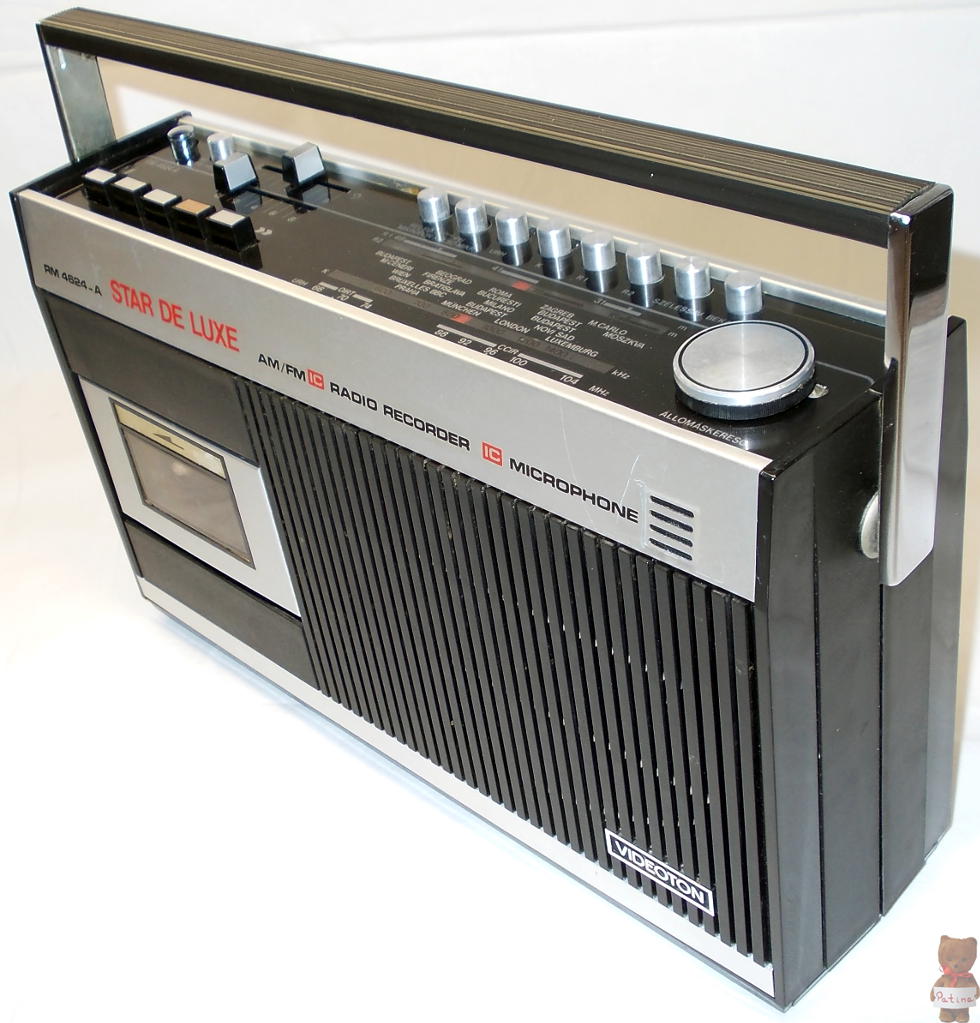

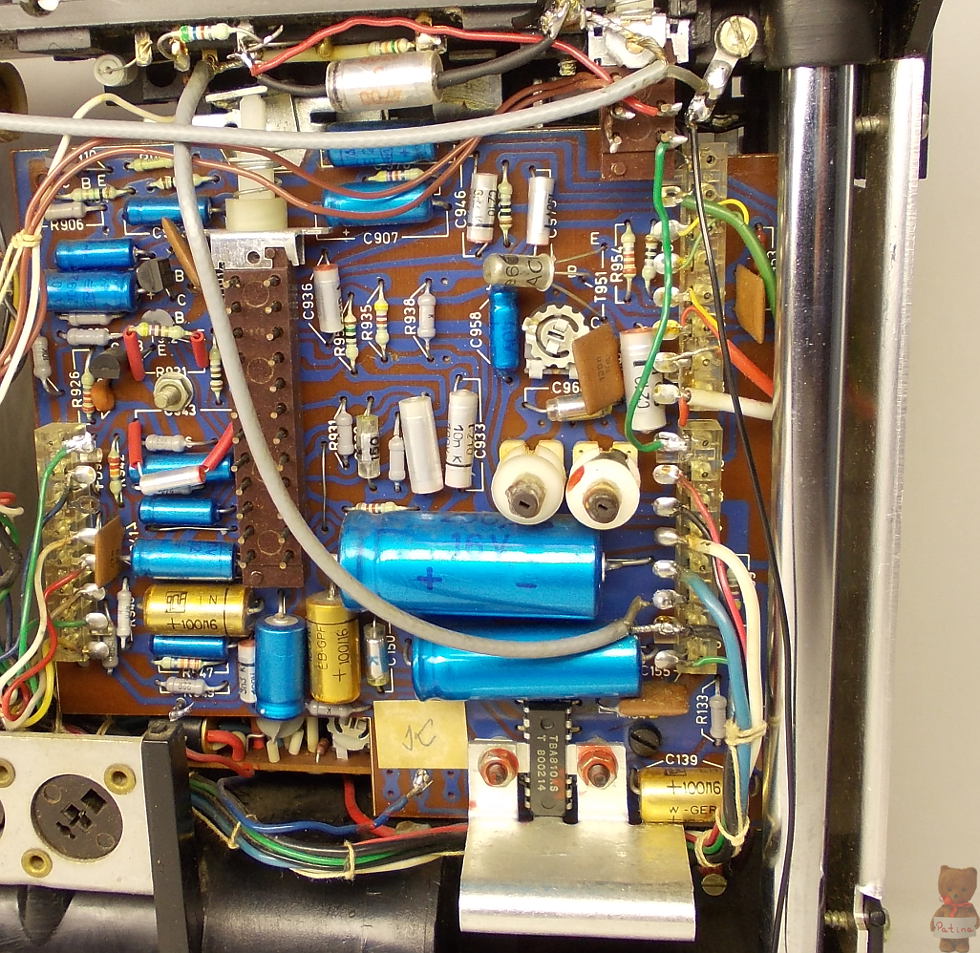

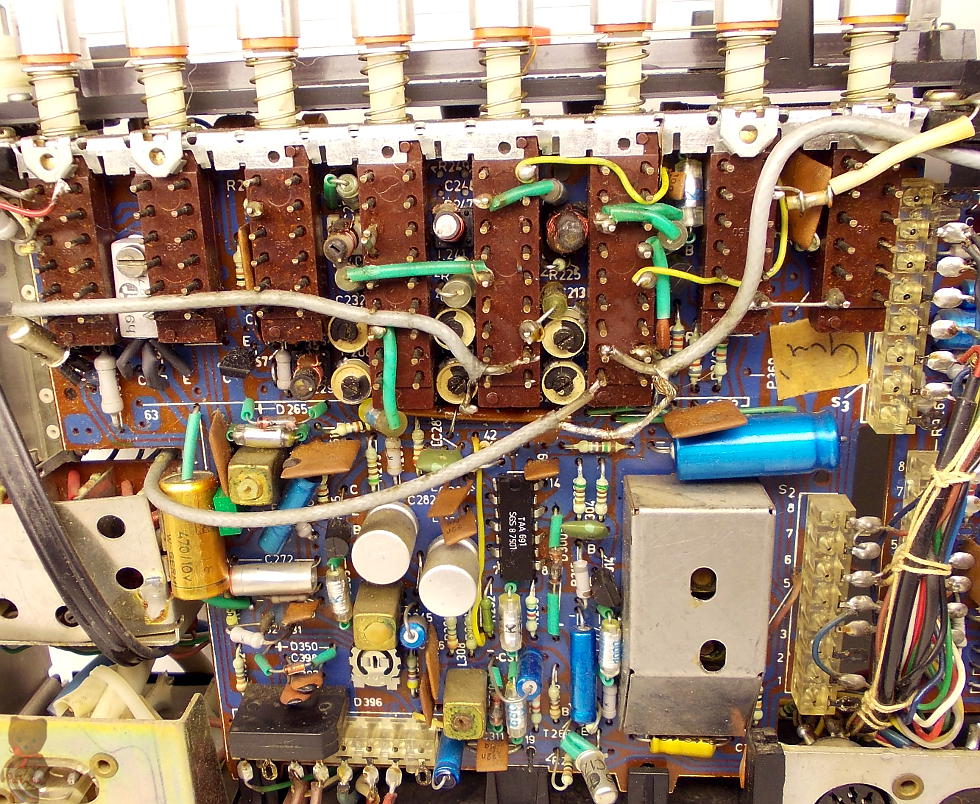

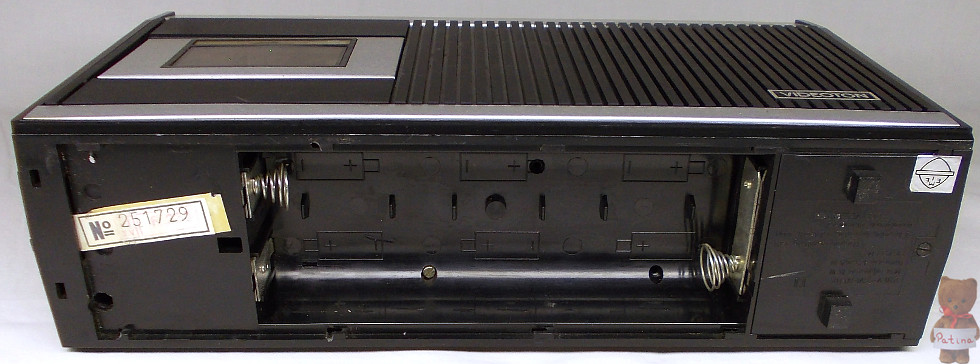

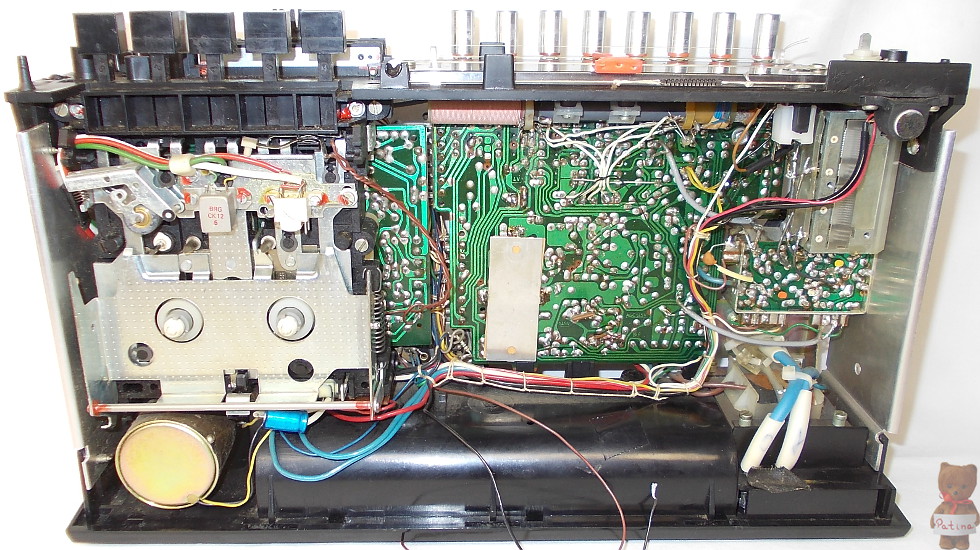

A korábbi Star de Luxe rádióhoz nagyon hasonló külsővel rendelkezik. Azonban az elektromos felépítése teljesen újra lett tervezve. A Plutohoz hasonlóan ebben is megjelent a modulrendszer. A rádiófrekvenciás panel az URH egységgel jórészt egyforma vele. Az áttervezés miatt az RM 4624-hez képest más a funkciógombok kiosztása. A magnetofon szinte megegyezik a BRG MK 25/26 típussal. A magnónak és hangfrekvenciás erősítőnek az áramkörei egy nagy modulon kaptak helyet. Megszűnt a hálózati kábel rekesze az elemtartó mellett, így nyertek vele némi helyet.

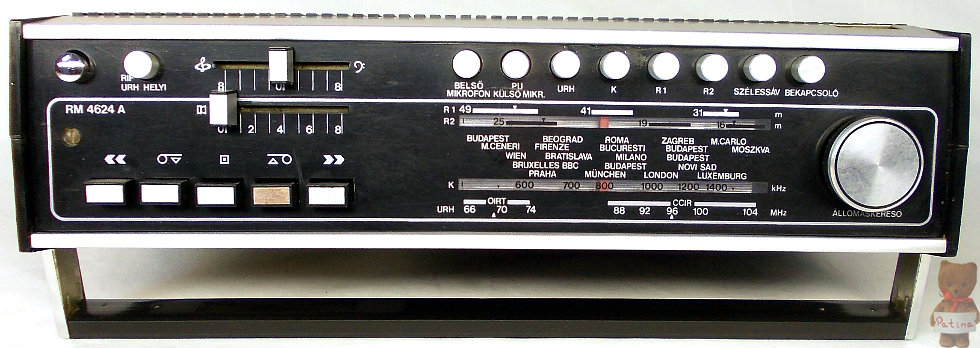

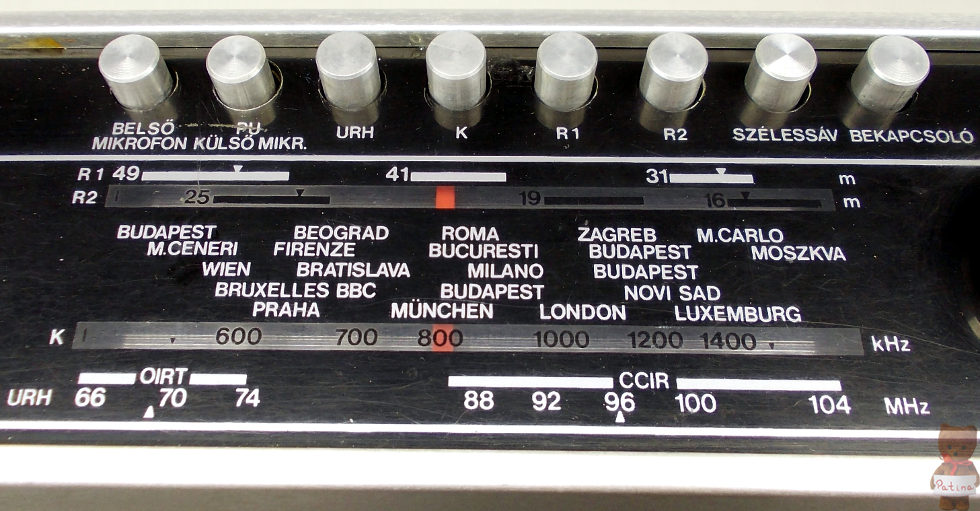

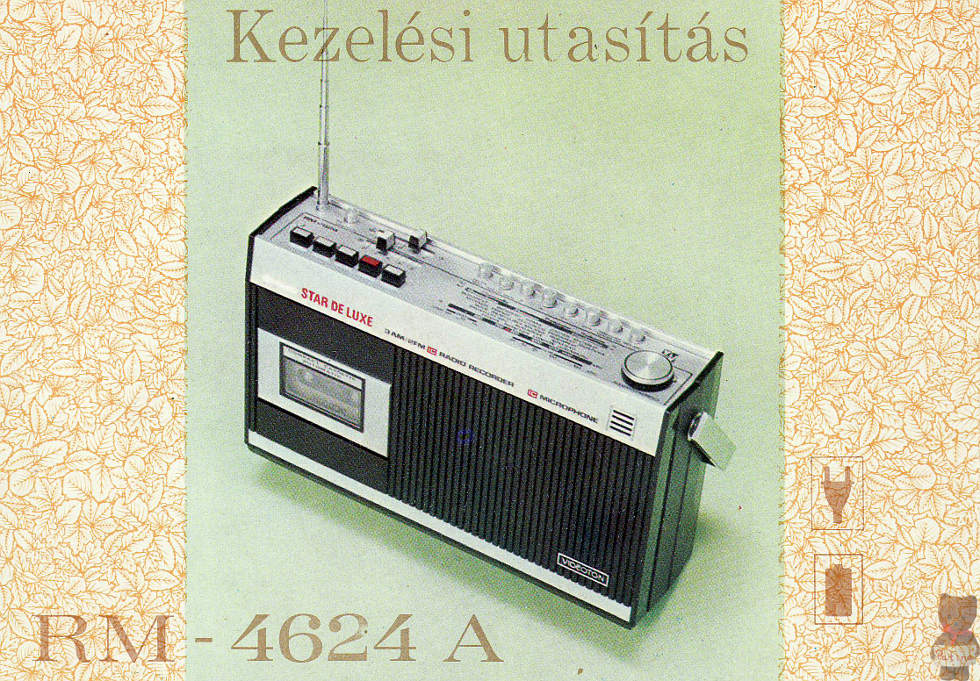

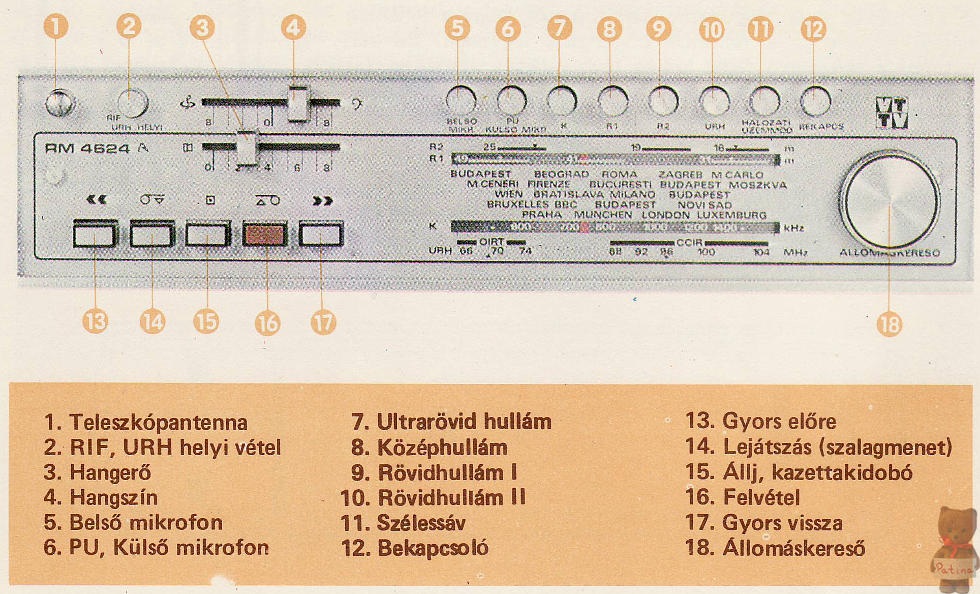

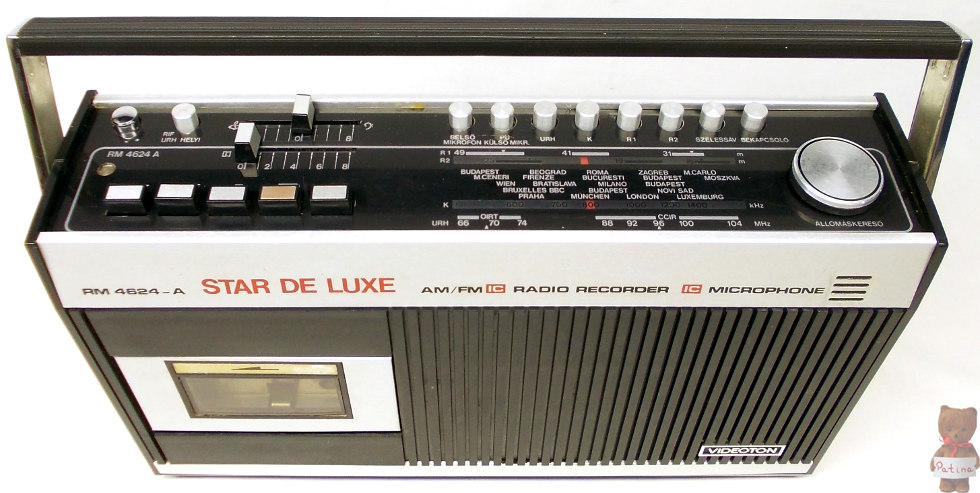

Elég hanyagul lett odafirkantva az "A" betű az RM 4624 után és a funkciógombok megváltozása miatt a skála sem egyezik a számokkal. Ez bizony az előd átszerkesztett használati utasítása:
