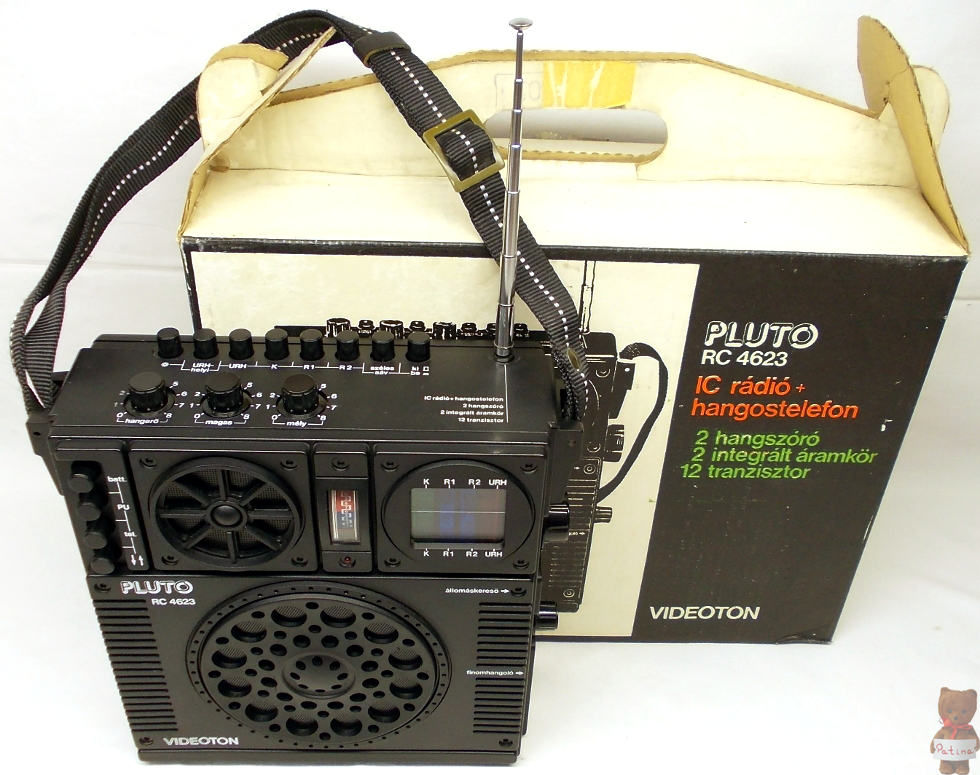

Videoton RC 4623 Pluto

Gyártó

Videoton Rádió és Televíziógyár

Származás

Magyarország

Év

1979

Jellemzők

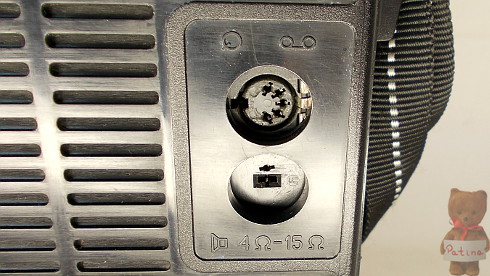

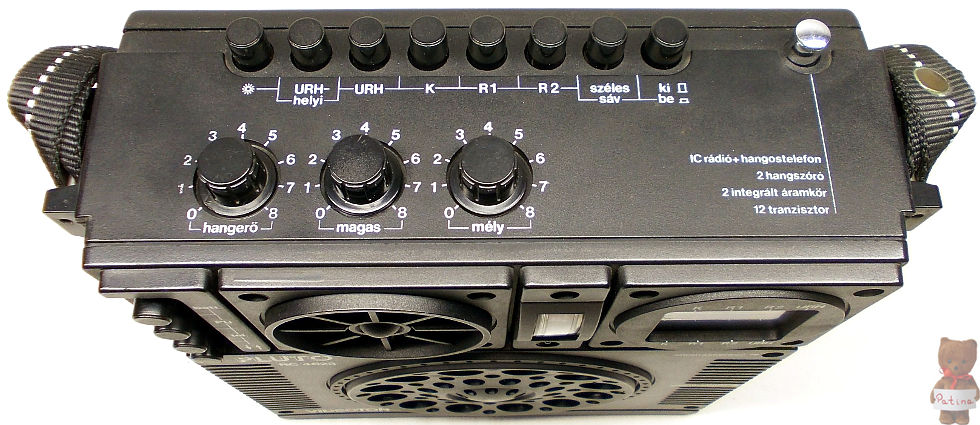

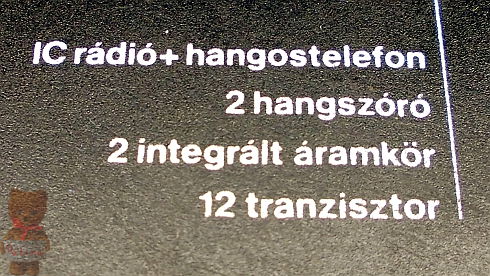

Mono táskarádió K, R1, R2, URH (66-104 MHz) vételére alkalmas. 2 db integrált áramkört, 12 db tranzisztort, 11 db diódát és egy szelén egyenirányítót tartalmaz. Hangerő- és hangszínszabályzóval. Magnó, lemezjátszó, külső hangfal és antenna csatlakoztatható hozzá. A rádiózást hangolásjelző műszer és finomhangoló könnyíti meg. Telepes működésre is képes 6 db Góliát-elemmel.
Rádiófrekvenciás adatok: Érzékenység (26 dB jel-zaj viszonynál): AM: 250 μV; FM: 10 μV. Szelektivitás: KH: 32 dB; RH: 28 dB; URH: 40 dB. Tükörszelektivitás: AM sávon jobb, mint 30 dB. FM sávon jobb, mint 36 dB. Zajhatárolt érzékenység FM sávon: 8 μV. AM zavarelnyomás FM sávon: 26 dB. Demodulációs torzítás: AM sávon: ≤ 3 %; FM sávon: ≤ 1,5 %. Pilotjelelnyomás FM sávon: 28 dB. Harmonikus torzítás FM sávon: ≤ 1,8 %. Áthallási csillapítás sztereo vételnél: 30 dB. AFC behúzási tartomány: ± 200 kHz. Jel-zaj viszony FM sávon: 55 dB. Frekvenciaátvitel: AM sávon: 50-3500 Hz; FM sávon: 50-15.000 Hz.
Hangfrekvenciás adatok: Frekvenciaátvitel (-3 dB): 30-20.000 Hz.. Teljesítmény sávszélesség (-1 dB): 40-15.000 Hz. Jel-zaj viszony: hangszedő bemenetről, 50 mW teljesítménynél: 48 dB. Áthallási csillapítás a két csatorna között (1 kHz/0 dB): ≥ 40 dB. Harmonikus torzítás: ≤ 10 %. Kimeneti teljesítmény (szinuszos): telepről: 1,5 W; hálózatról: 2,5 W. Teljesítményfelvétel: hálózatból: min. 5 W; max.15 W. Áramfelvétel: telepről: min. 80 mA; max. 820 mA.

Méret

245x236x90 mm; 2,7 kg.

Egyéb

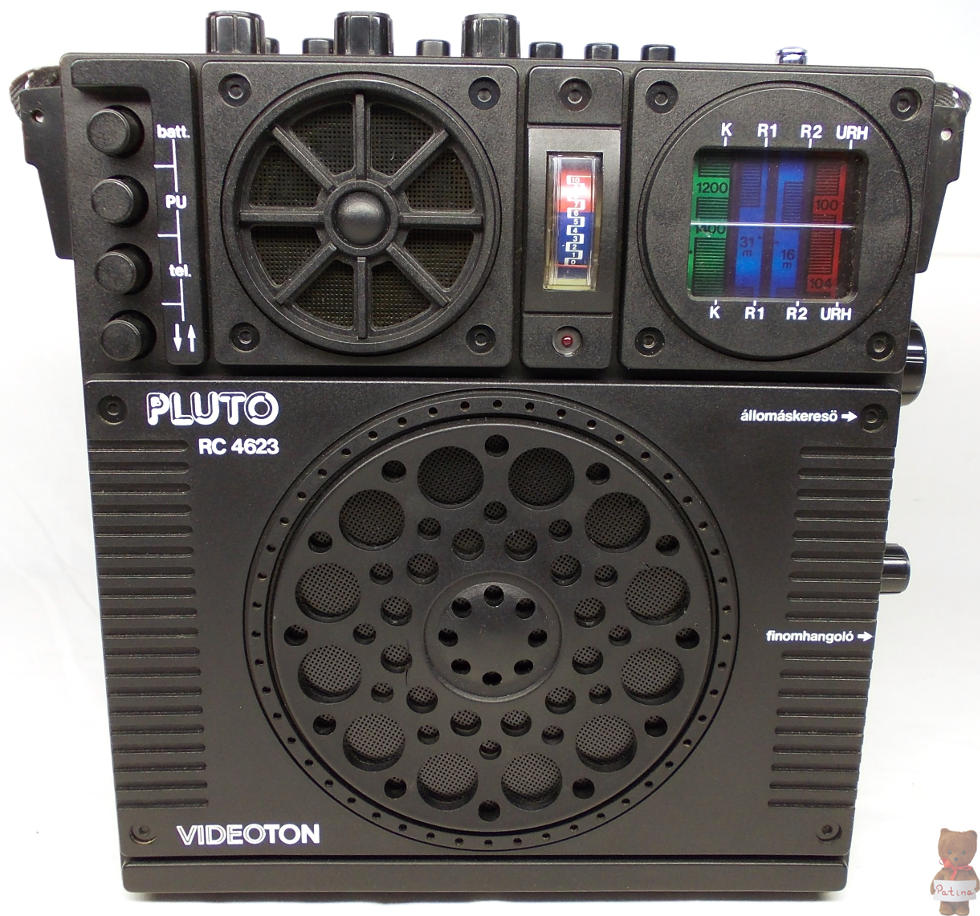

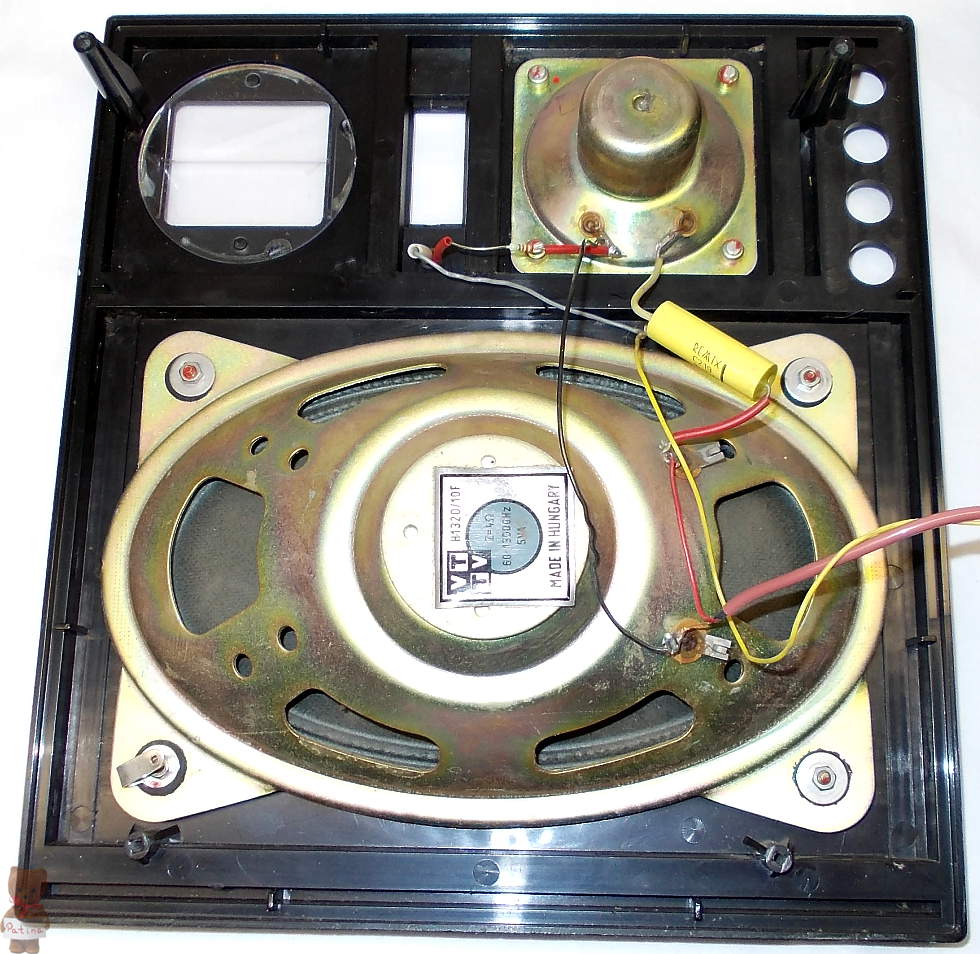

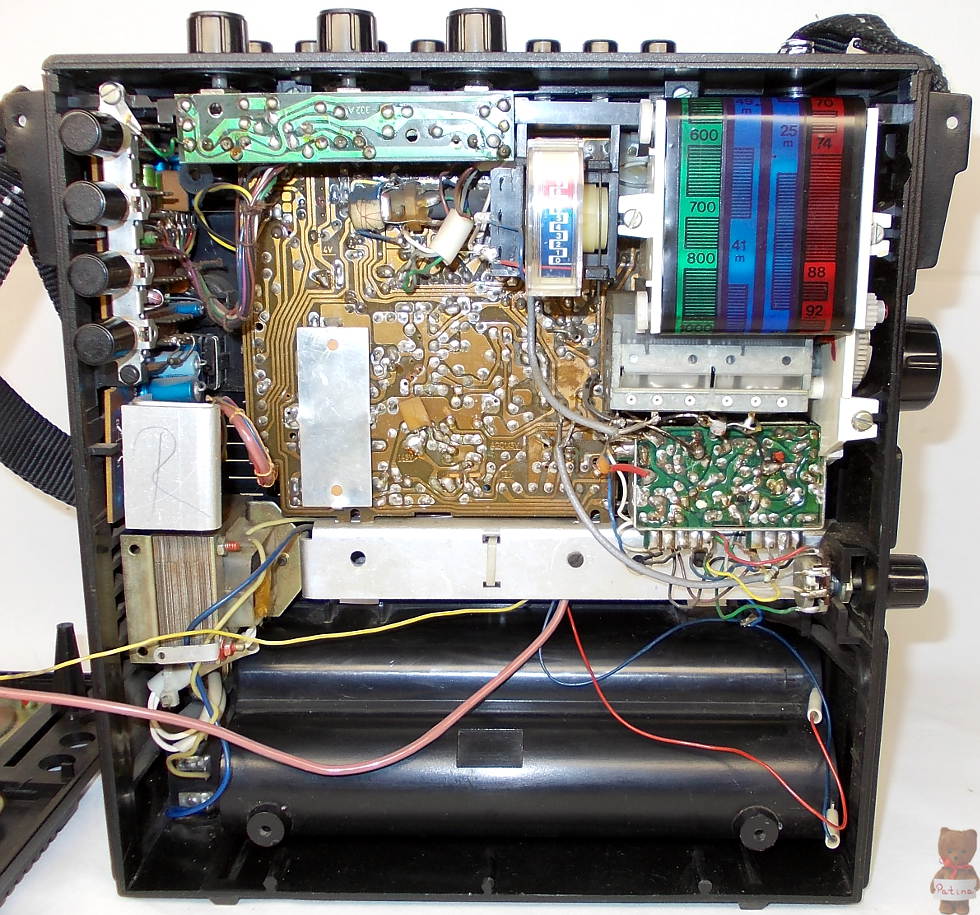

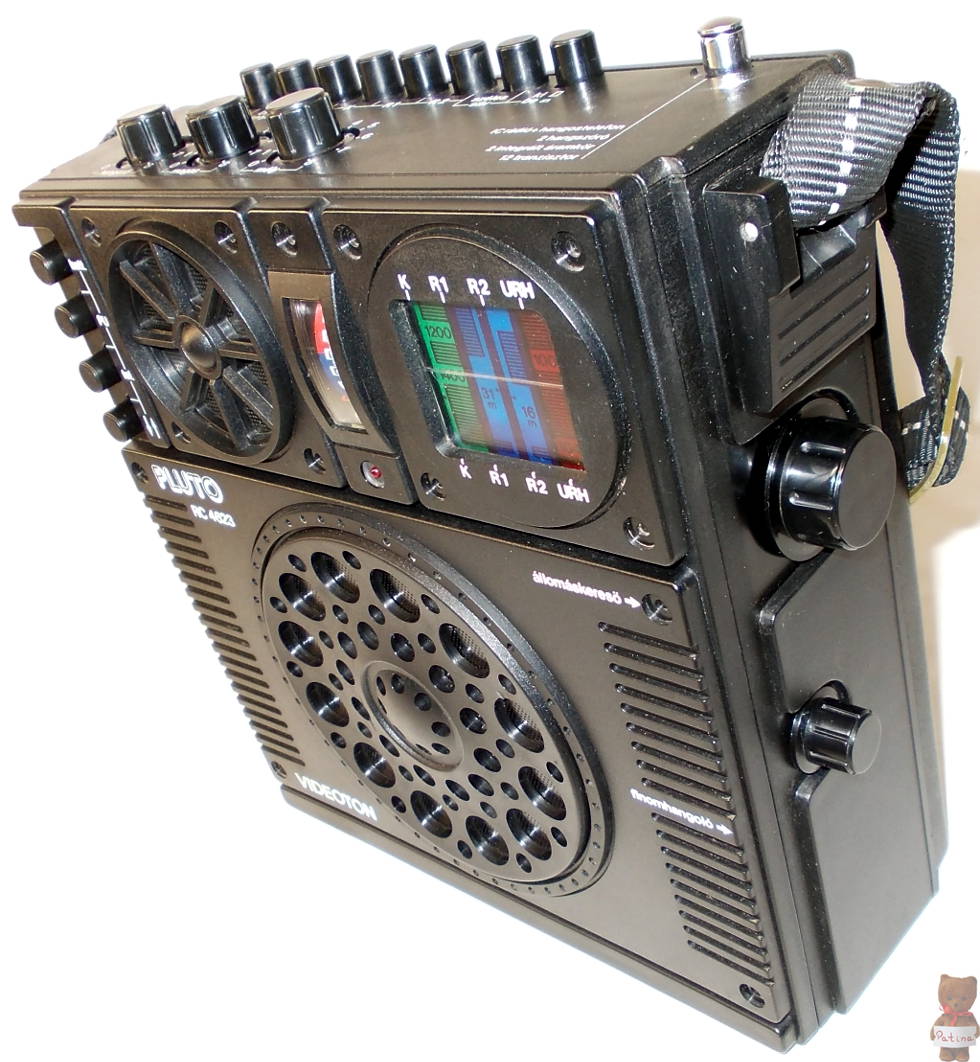

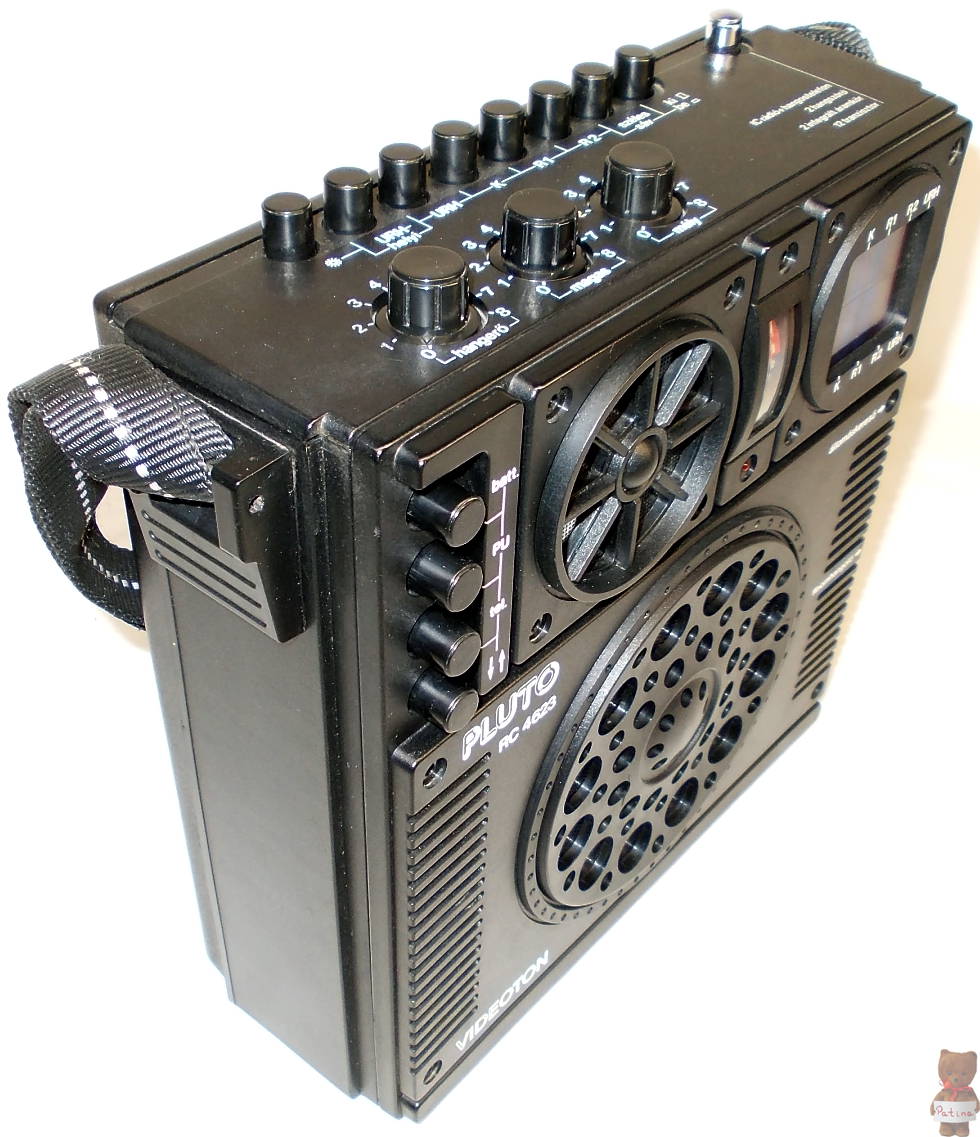

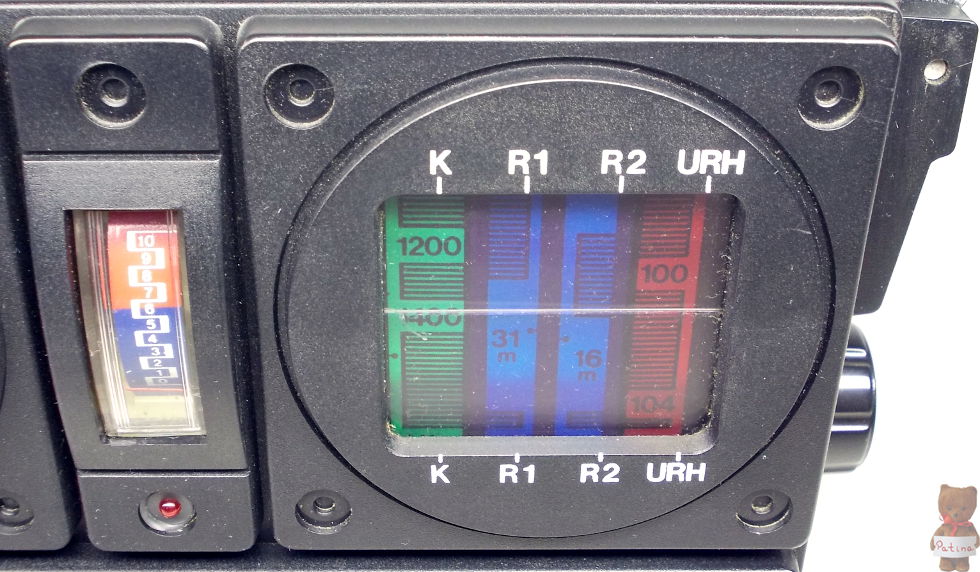

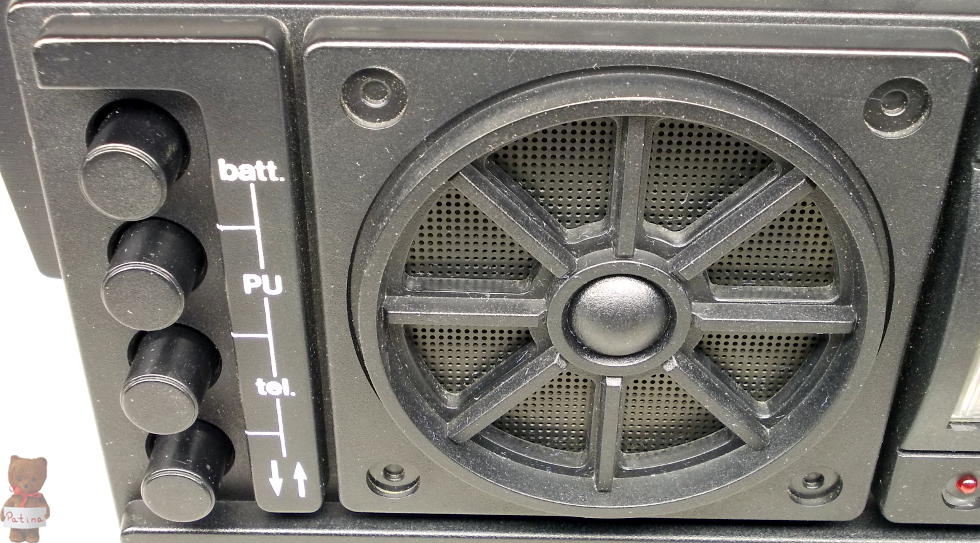

A típus a Videotonnál 1978-ban bevezetett modul rendszerű kialakítást követve épül fel. Külsejét az akkor divatos katonai stílus jellemzi. Rádiófrekvenciás modulja a Capri kis mértékben áttervezett és csatlakozósorokkal ellátott változata. Magán hordozza a nyomógombokat, a hálózati egyenirányítót és az áteresztő tranzisztort. A végfokozat TBA 810 AS áramköre a kimeneti modulon kapott helyet. A készülék egy másik Pluto vagy hangfal segítségével hangostelefonként működik. Mikrofonként a beépített hangszórók szolgálnak. A térerősségjelző műszer az elemek feszültségéről is tájékoztatást adhat. A kapcsolásban az AC 128 típusú tranzisztor diódaként van bekötve, mégis a tranzisztoroknál szerepel az összesítésekben. Korabeli ára: 3150 Ft.

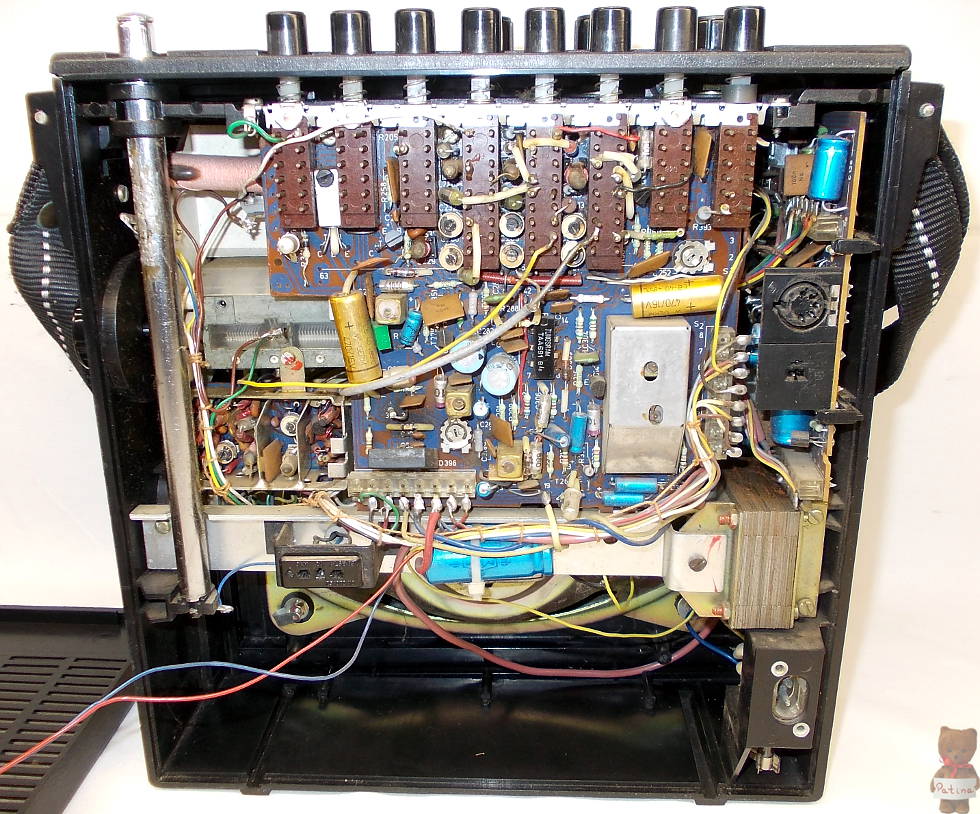

Érdekessége a rádiónak, hogy hibásként hagyta el a gyárat. A gyűjteménybe való felkészítés során derült ki, hogy nem működik telepes üzemmódban. Némi kutakodást és szerelést követően meglett a hiba oka. A hálózat kapcsoló lábainál egy lakkozatlan vezetősáv és egy forrasztási pont között egy ónpacni rövidzárat idézett elő. Eltávolítás után már elemről is működik.

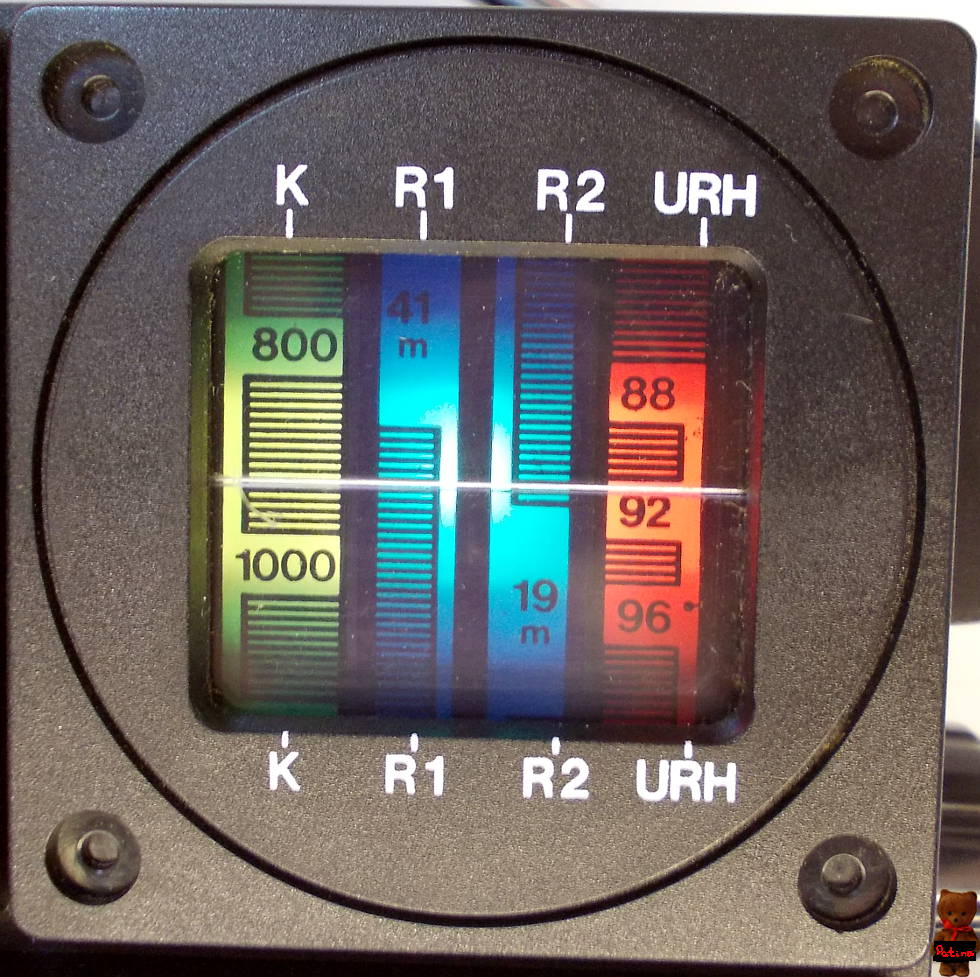

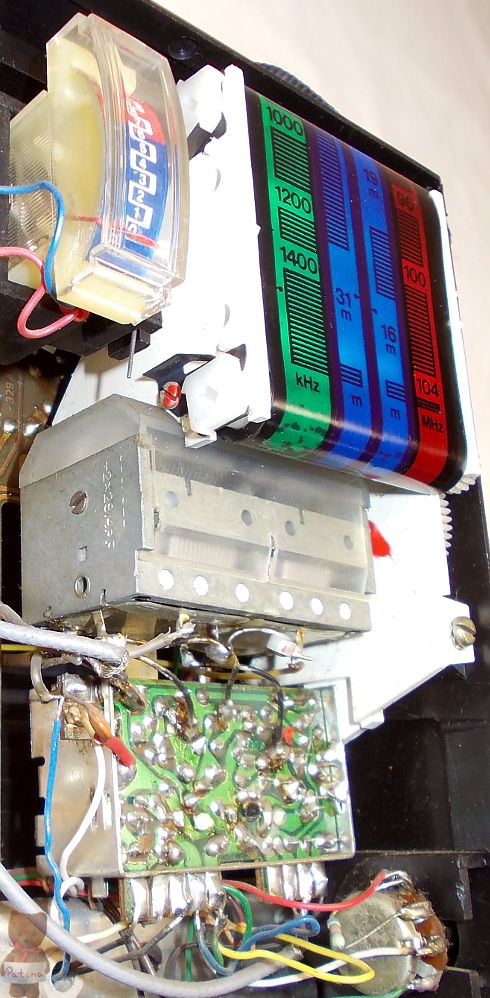

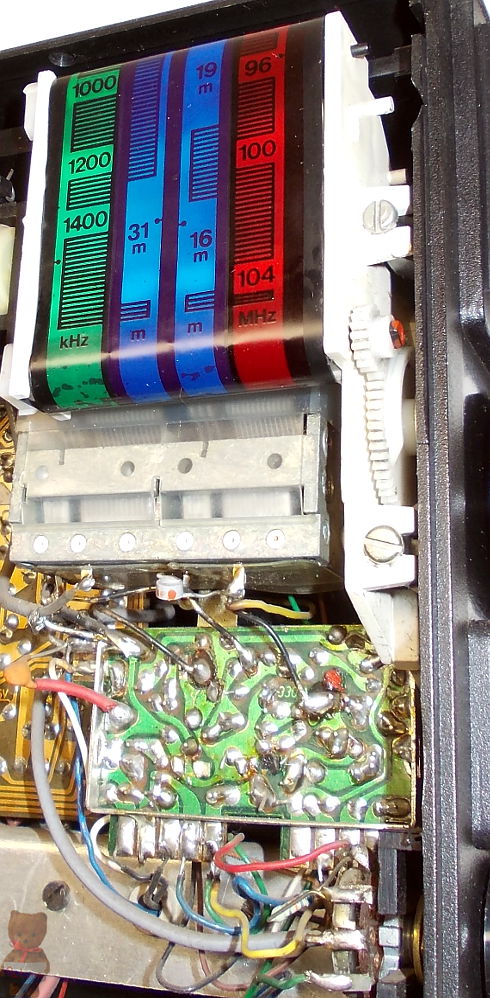

Különleges forma, különleges megoldással. Ez itt a skálamechanika, amit nem kell húrozni. Cserébe nem árt rá jobban vigyázni. Kényes a fogaskerekes áttétel a szoros illesztésre, a műanyag könnyen törhet és a fólia is sérülhet:

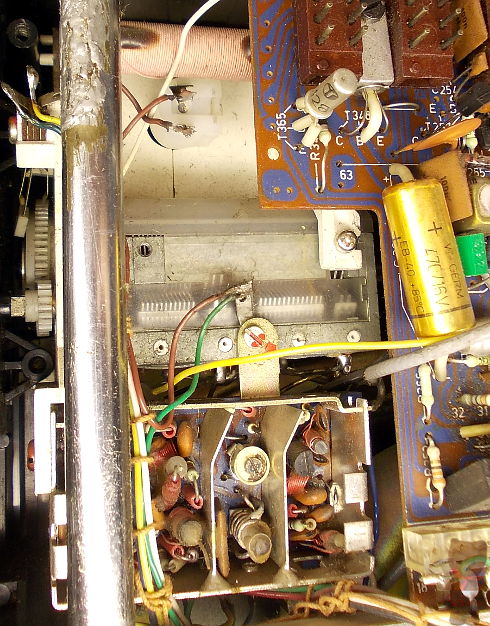

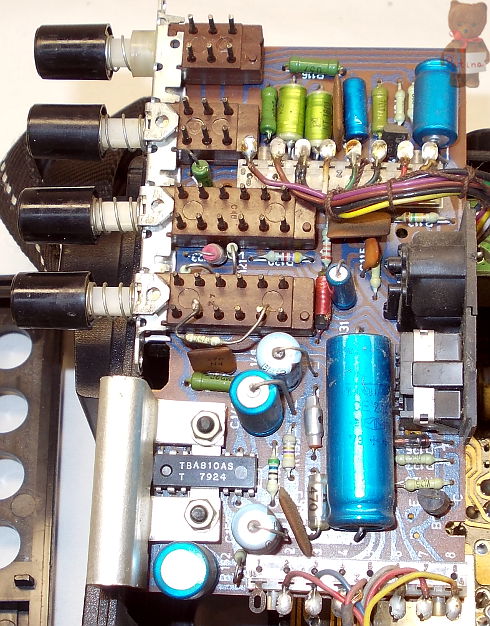

A skála és URH másik oldala. Előtérben fent T365 pozíciószámmal az ominózus diódaként élő AC 128 tranzisztor. Jobbra a végfok a távbeszélő panelon:

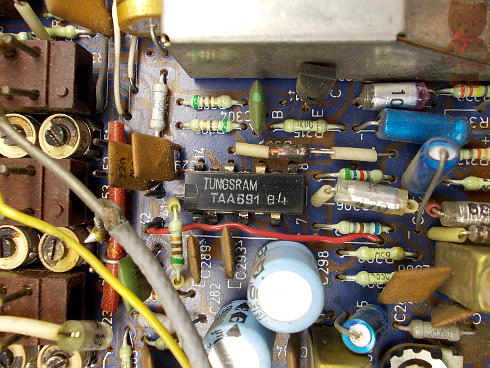

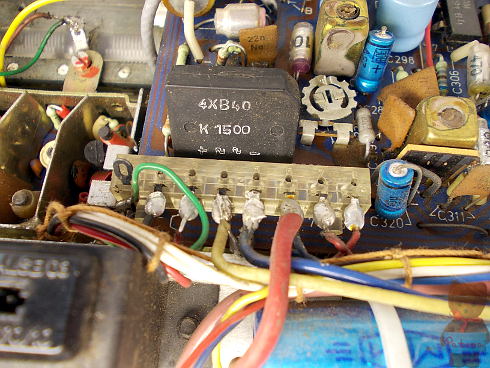

Egy modul csatlakozója a sok közül és a hazai gyártású TAA 691 integrált áramkör:

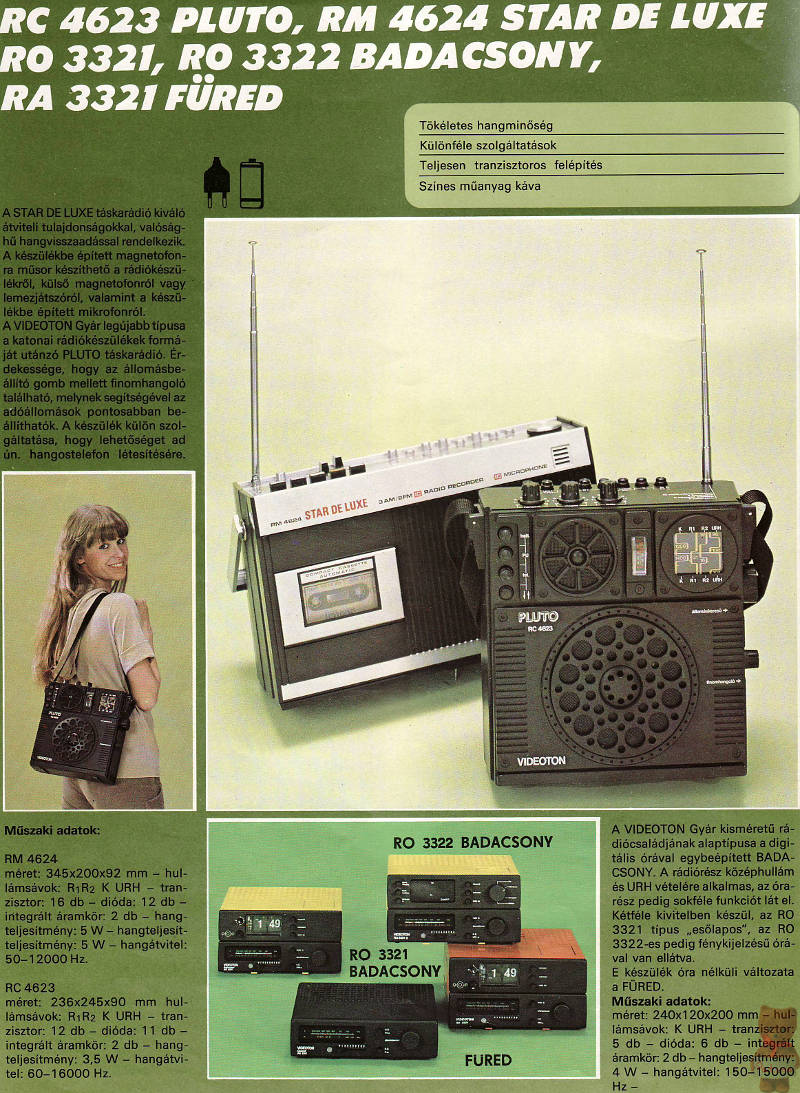

A Pluto a Videoton 1978-as katalógusában Sütő Enikő közreműködésével:
