Jellemzők |

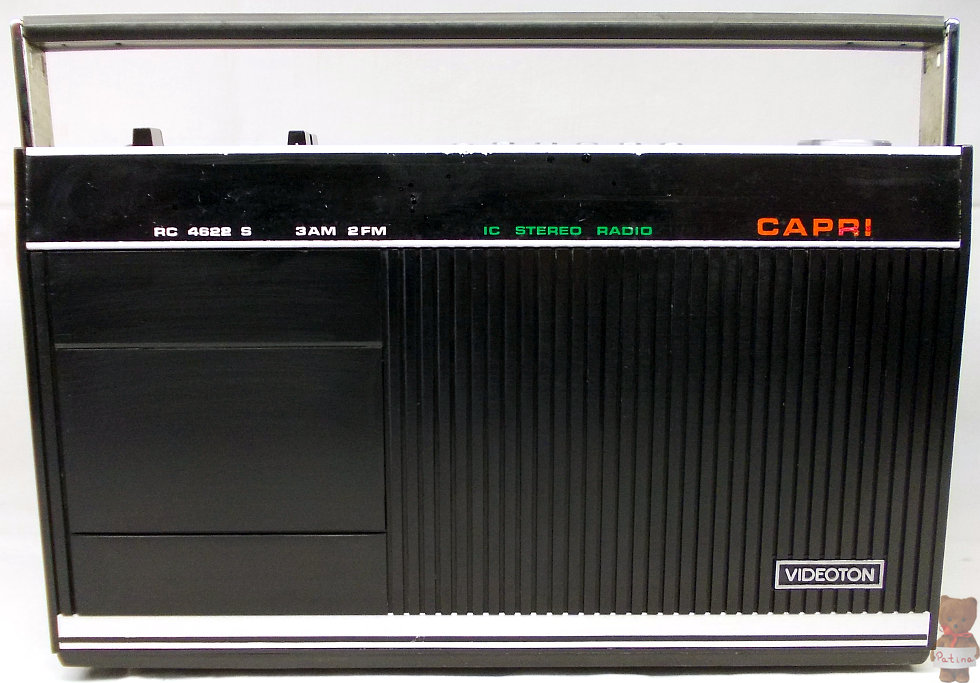

Sztereo táskarádió K, R1,
R2, URH (66-104 MHz)
vételére alkalmas. 4 db integrált áramkört, 10 db tranzisztort, 7 db

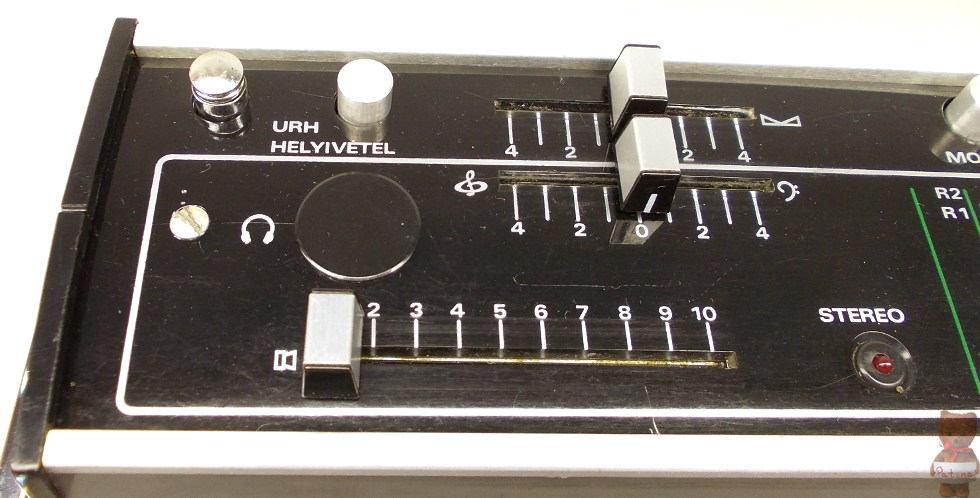

diódát és egy szelén egyenirányítót tartalmaz. Hangerő-, hangszín- és

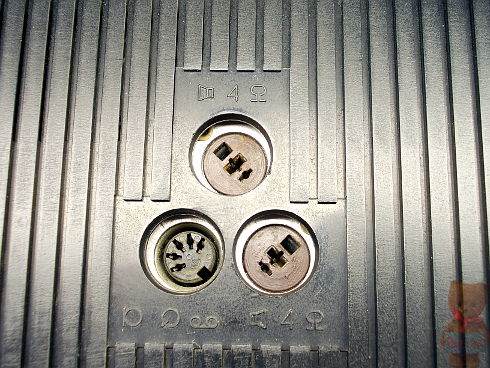

balansz-szabályzóval. Magnó, lemezjátszó, fejhallgató, külső

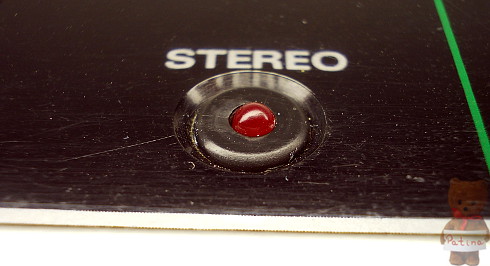

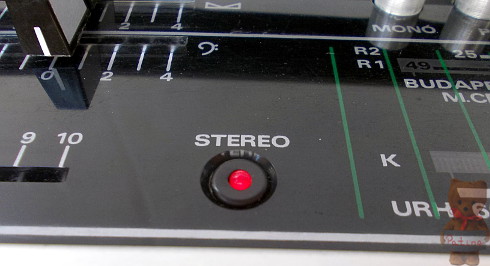

hangfal és antenna csatlakoztatható hozzá. Az FM rádiózást sztereo
vételt jelző LED könnyíti meg. Hangszórók impedanciája: 4-8 Ohm.

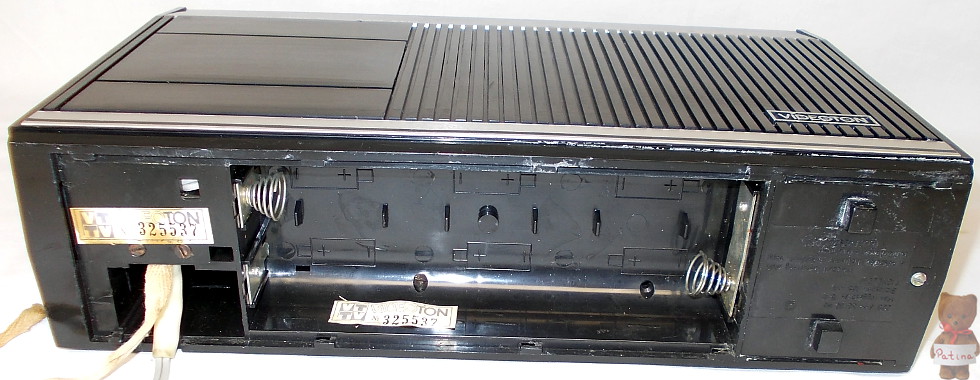

Fejhallgató impedanciája: 4-200 Ohm. Telepes működésre is képes 6 db Góliát-elemmel.
Rádiófrekvenciás adatok: Érzékenység (26 dB jel-zaj
viszonynál): AM: 250 μV; FM: 10 μV.
Szelektivitás: KH: 32 dB; RH: 28 dB; URH:
40 dB.
Tükörszelektivitás: AM sávon jobb, mint 30 dB. FM sávon jobb, mint
36 dB. Zajhatárolt érzékenység FM sávon: 8 μV. AM zavarelnyomás
FM sávon: 26 dB. Demodulációs torzítás: AM sávon: ≤ 3 %; FM sávon: ≤ 1,5 %.
Pilotjelelnyomás FM sávon:
28 dB. Harmonikus torzítás FM sávon: ≤ 1,8 %. Áthallási
csillapítás sztereo vételnél: 30 dB. AFC behúzási tartomány: ±
200 kHz. Jel-zaj viszony FM sávon: 55 dB. Frekvenciaátvitel:
AM sávon: 50-3500 Hz; FM sávon: 50-15.000 Hz.
Hangfrekvenciás adatok: Frekvenciaátvitel (-3 dB):
30-20.000 Hz..
Teljesítmény sávszélesség (-1 dB): 40-15.000 Hz.
Jel-zaj viszony: hangszedő bemenetről, 50 mW teljesítménynél: 48 dB.
Áthallási csillapítás a két csatorna között (1 kHz/0 dB): ≥ 40 dB.
Harmonikus torzítás: ≤ 10 %.
Kimeneti teljesítmény (szinuszos): telepről: 2x1,5 W;
hálózatról: 2x2,5 W. Teljesítményfelvétel: hálózatból: min. 5 W;
max.15 W. Áramfelvétel:
telepről: min. 80 mA; max. 820 mA. |
|
Egyéb |
Adományozó: Takács Tibor.

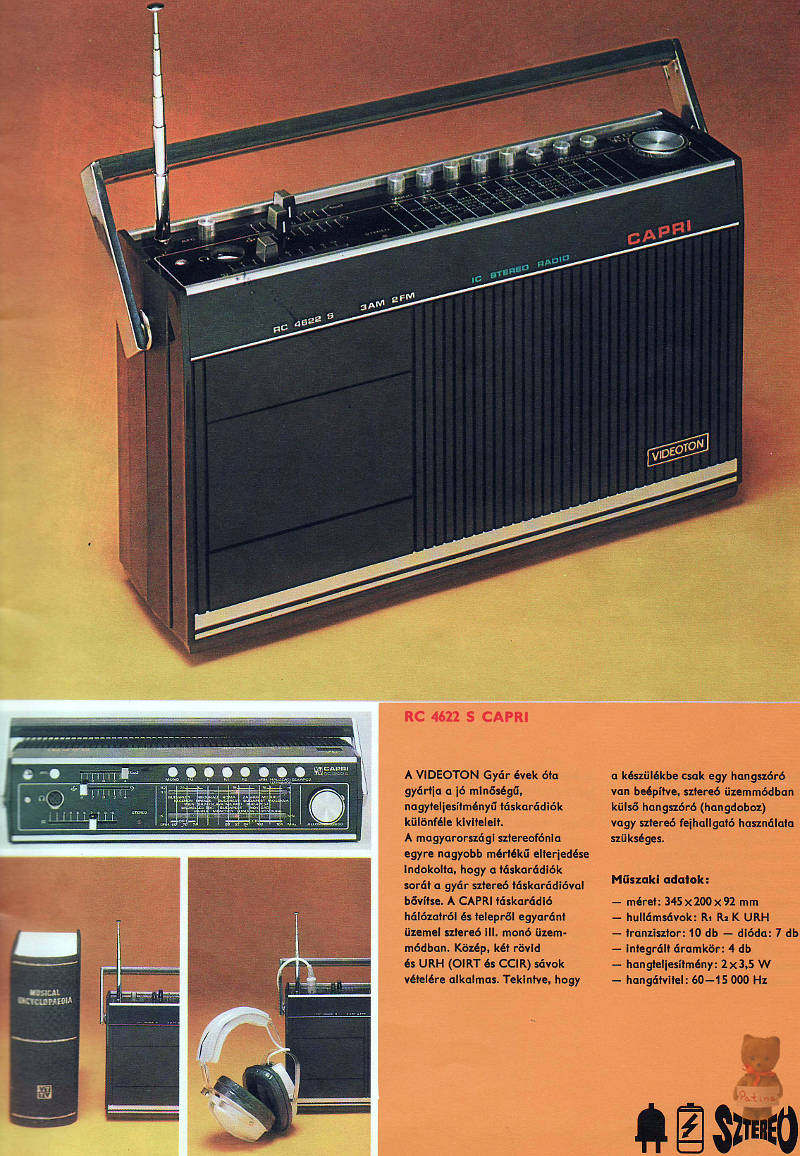

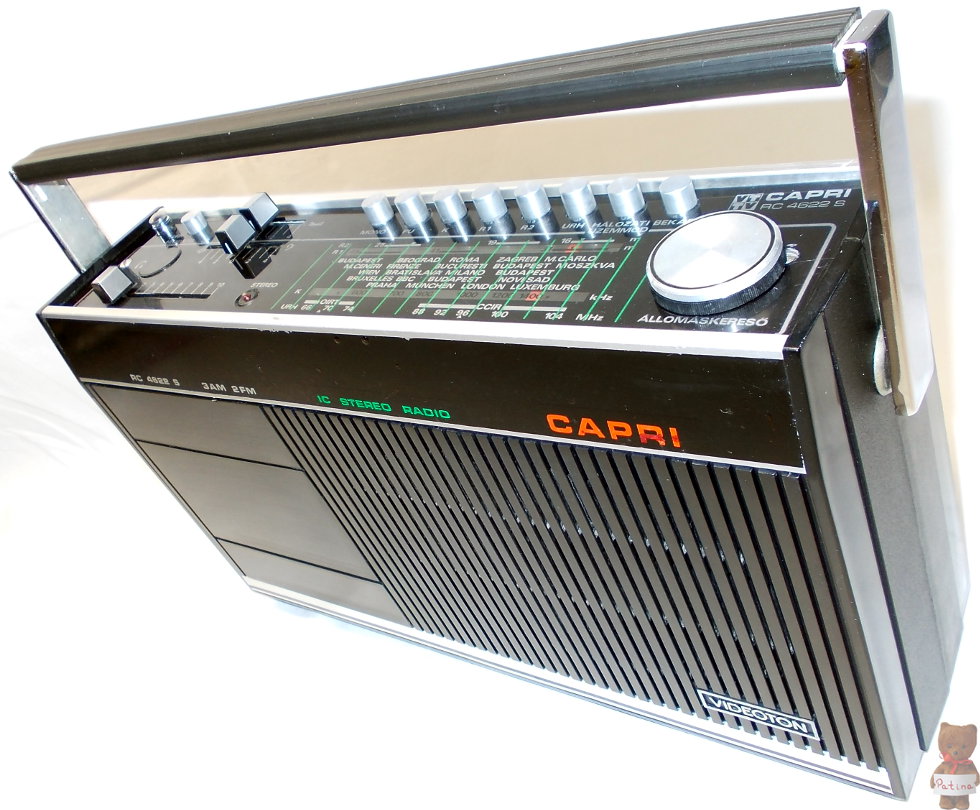

1976-ban jelent meg a Capri, ami az
RM 4620-76 Star típus

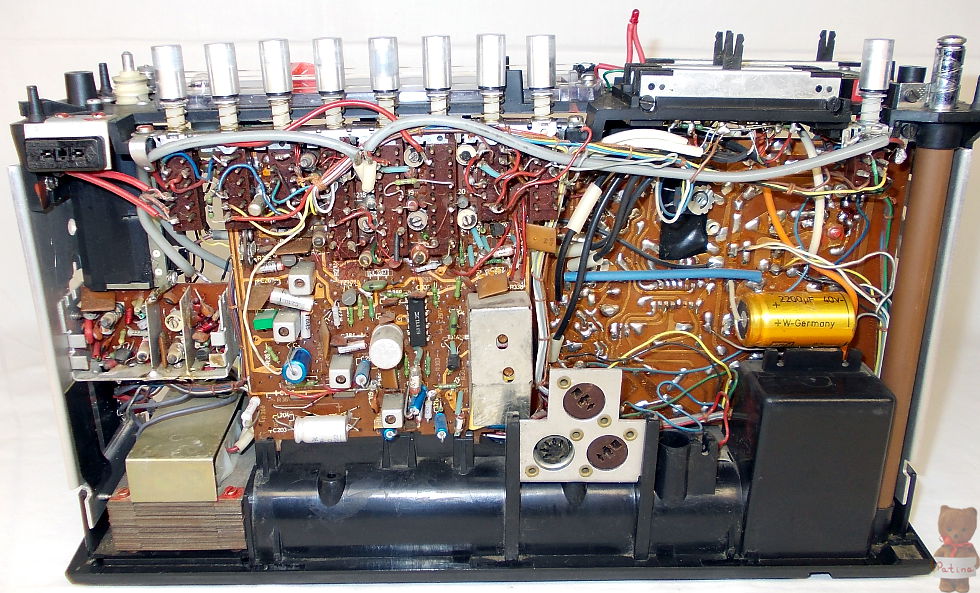

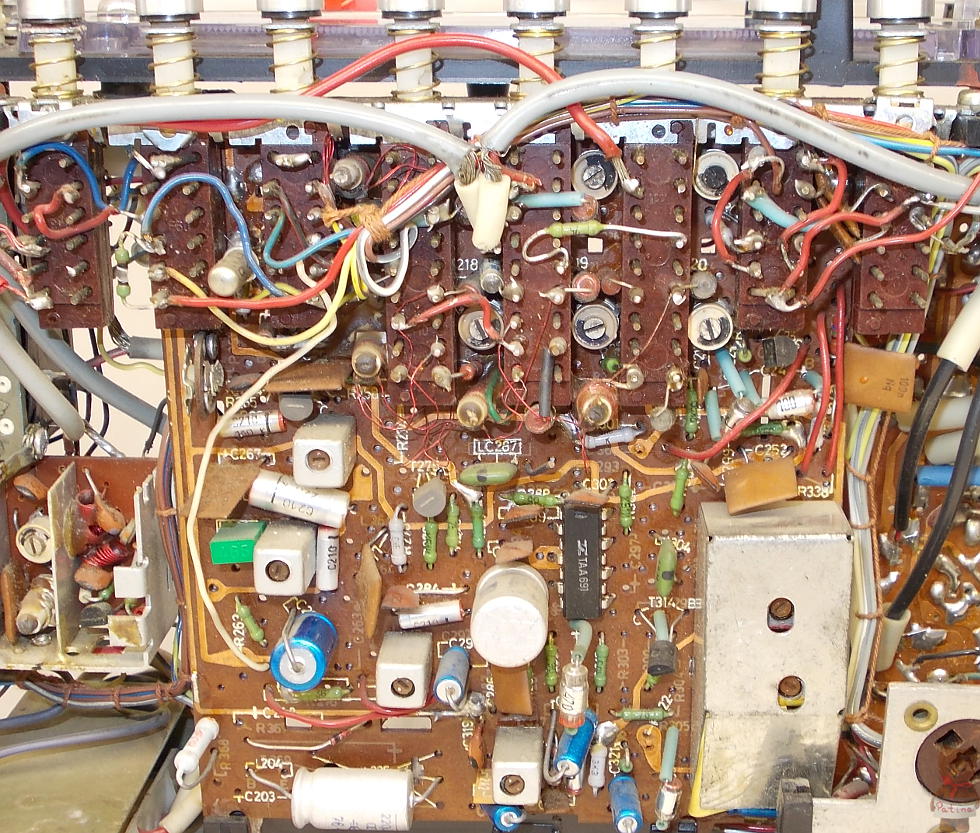

elemeinek egy részére épül. A rádiófrekvenciás panel kis mértékben át

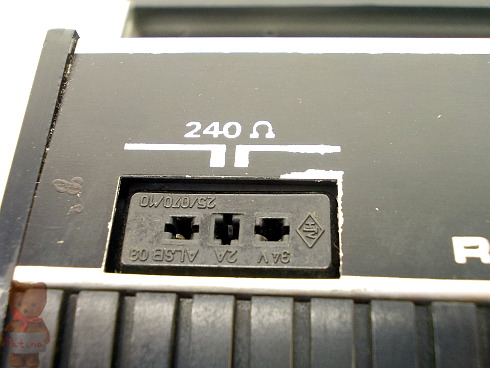

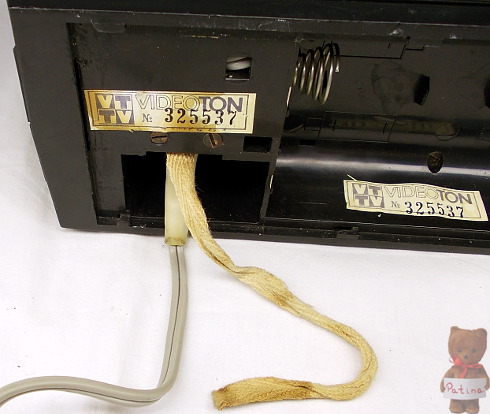

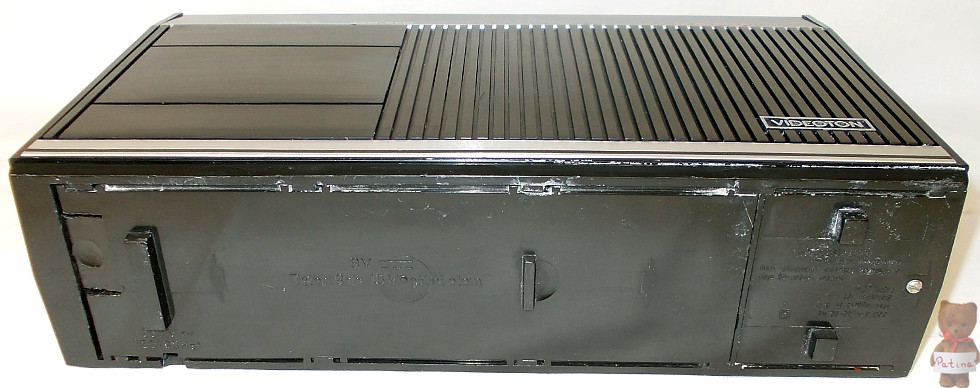

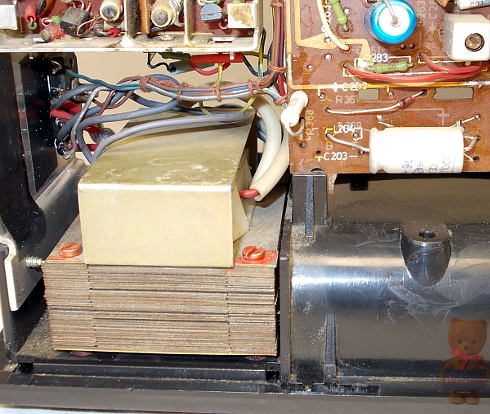

lett tervezve. A gomboknak megváltoztak a funkciói. Tápegysége lehetett fix
hálózati vezetékkel ellátott vagy tartozékként mellékelt formában
hátoldali csatlakozóval. Az egyenirányító híd után csak egy ZPD

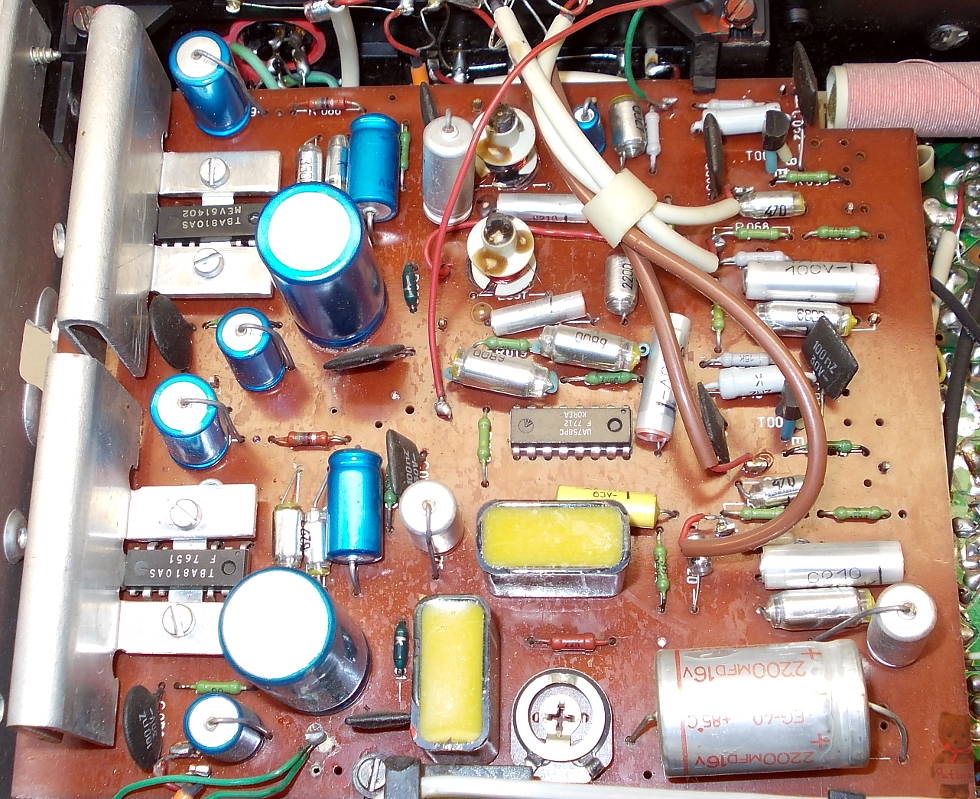

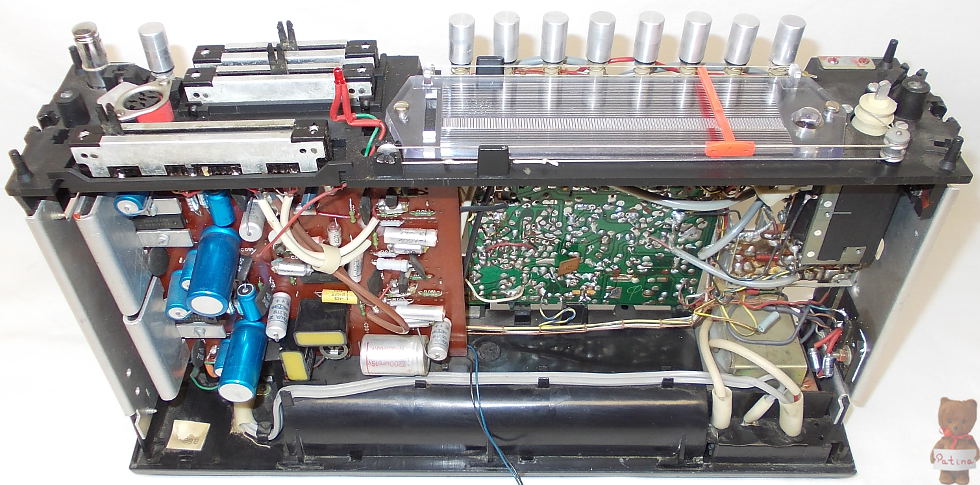

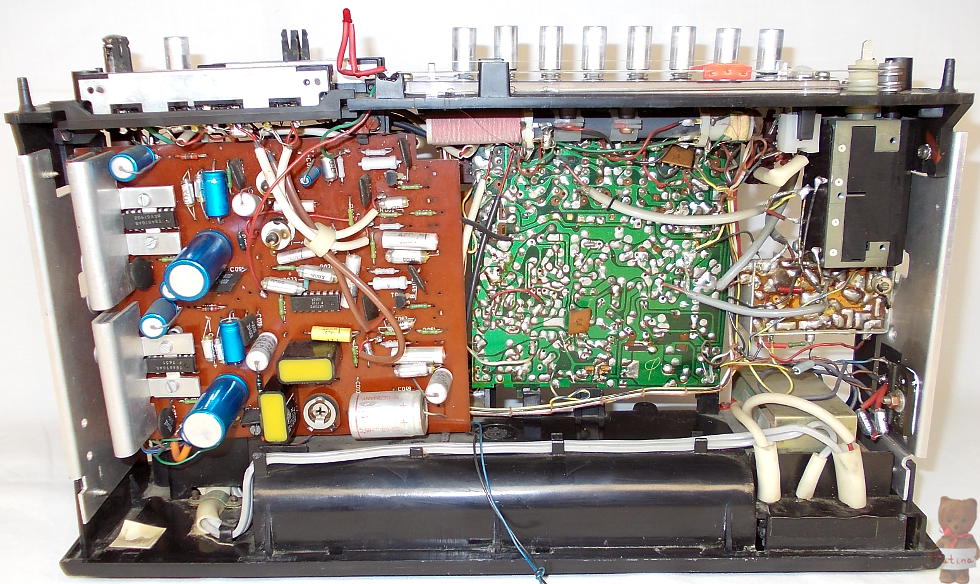

9,1 dióda van tranzisztor nélkül. A magnetofon helyére bekerült a

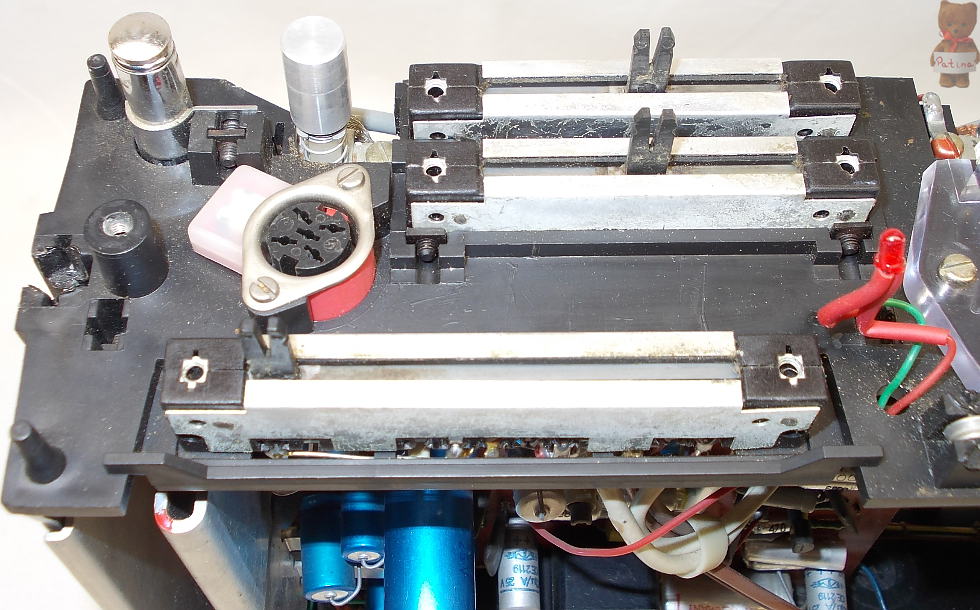

sztereo végerősítő modulja. A magnó gombsorának helyére pedig egy
nagyobb méretű hangerő potméter. A végerősítők között van a
μA 758 PC nevű PLL FM sztereo multiplex dekóder integrált áramkör. A
korábbi táskarádiókban a mono rendszer miatt nem volt szükség sztereo
dekóderre. Az IC vezérli a sztereo LED-et, az automatikus

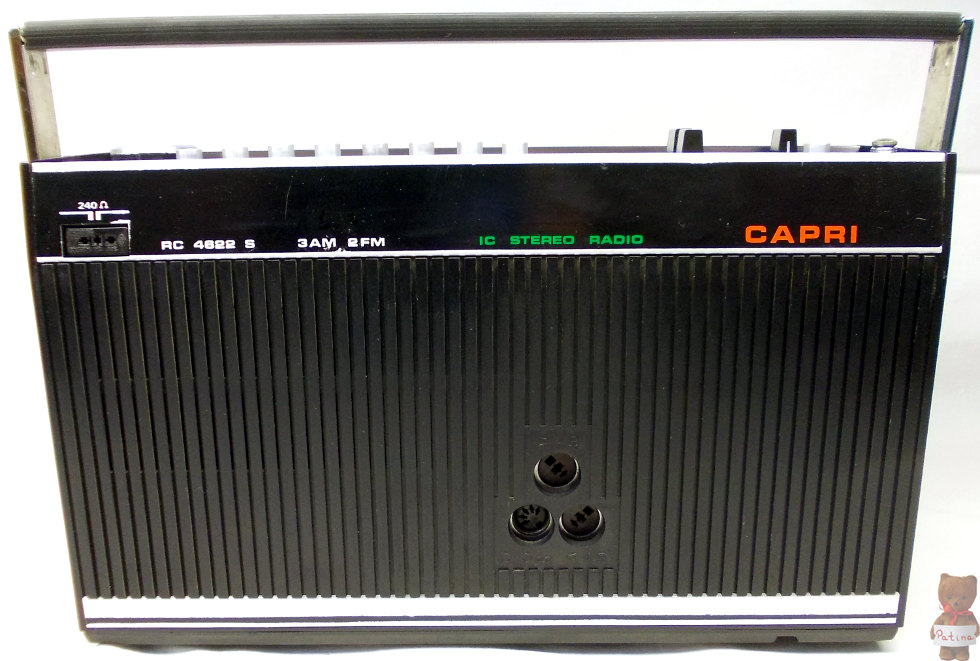

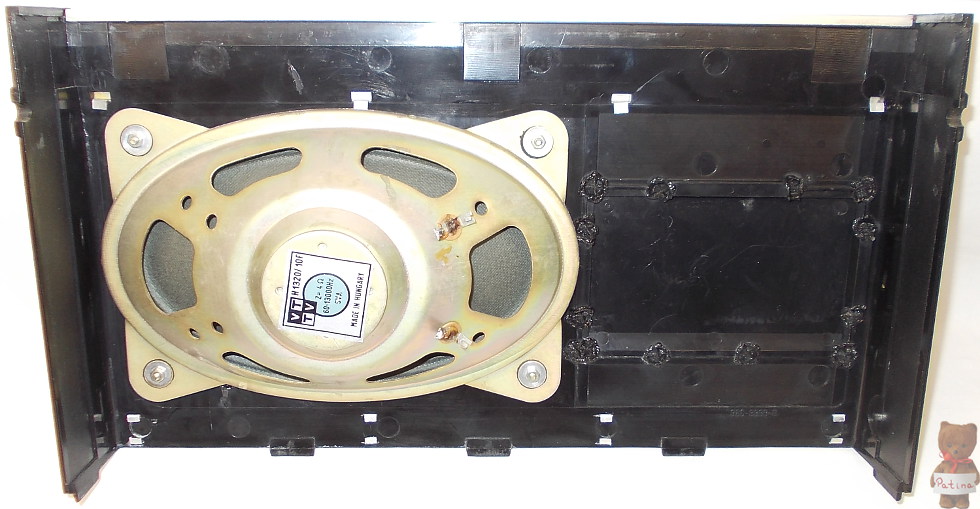

frekvenciaszabályzást. A készülékben csak egy hangszóró található.
Sztereo használathoz egy vagy két külső hangfal szükséges. Ha csak egy
van használatban, akkor a bal csatorna a beépített hangszóróból szól. A

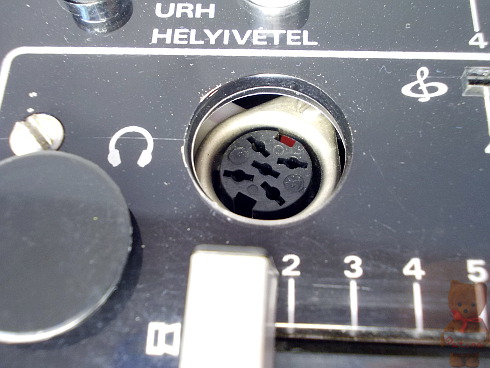

fejhallgató szintén kétcsatornás, használatakor leválasztja a

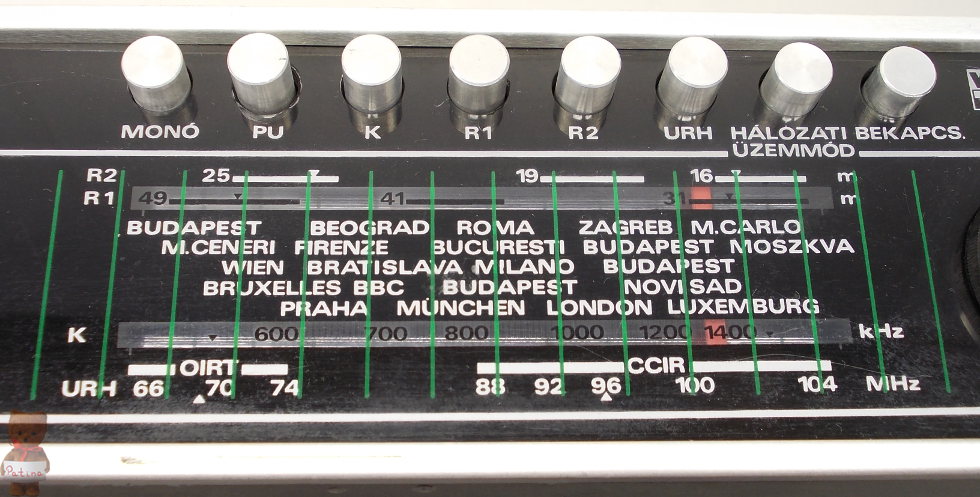

hangszórókat. A mono-sztereo kapcsoló segítségével választhatunk a mono
vagy sztereo rádióadás között illetve külső magnóra történő felvétel
esetén a mono vagy sztereo műsorjelről. Korabeli ára: 3950 Ft. |
