Jellemzők |
61 cm képátmérőjű, fekete-fehér, UHF-VHF sávokra
alkalmas asztali televíziókészülék OIRT normával. 220V-os hálózatról üzemeltethető 140
W fogyasztással. A készülék 8 db elektroncsövet (+1 a képcső), 27
diódát, 9 tranzisztort, 1 integrált áramkört tartalmaz. Egy ovál
hangszóró van beépítve. Hangfrekvenciás kimenő teljesítménye 2 W és 5%

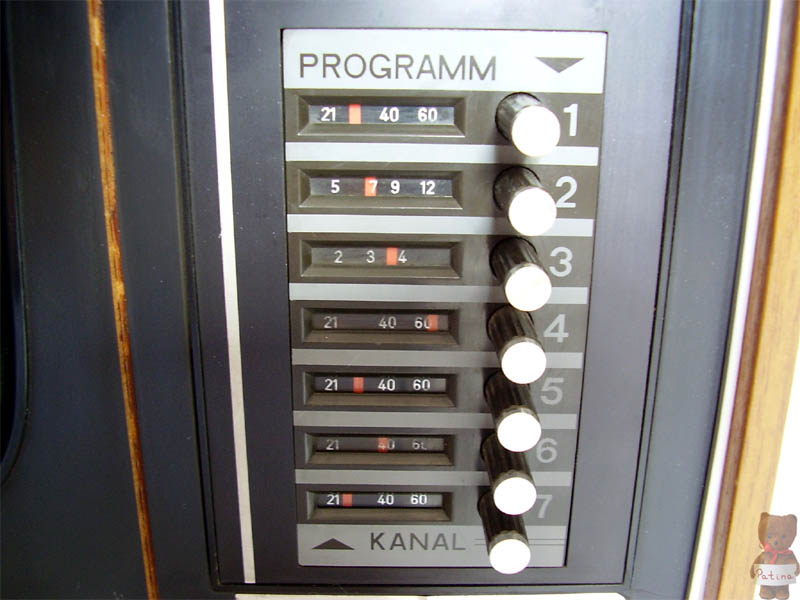

torzítással. A tévé 7 programhellyel rendelkezik. Fényerő, kontraszt, hangszín, hangerő tolópotméter
található a gombsor felett. A készüléken automata a fényerő-kontraszt
együttfutás, képméretstabilizálás, nagyfeszültség stabilizálás. A tévé
hátoldalán található a sor- és képfrekvencia és a képamplitudó
szabályozására alkalmas potenciométereket.
Képérzékenység: 50 μV.
Hangérzékenység: 26 μV. Szinkron érzékenység: 50 μV.
Szelektivitás: kép, hang:
52 dB.
Képtorzítás: max. 8%. Trapéztorzítás: max. 2%. Tükörszelektivitás: VHF:
40 dB; UHF: 25 dB. Hangfrekvenciás
átvitel: 100-12 000 Hz. |
Egyéb |
Adományozó: Burány András.
Ez a típus az Orion 60 exportmodellje. Teljesen új kávát és

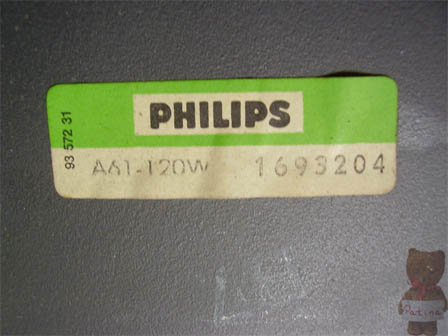

kezelőfelületet kapott. Képcsöve Philips gyártmány. Elektroncsövei

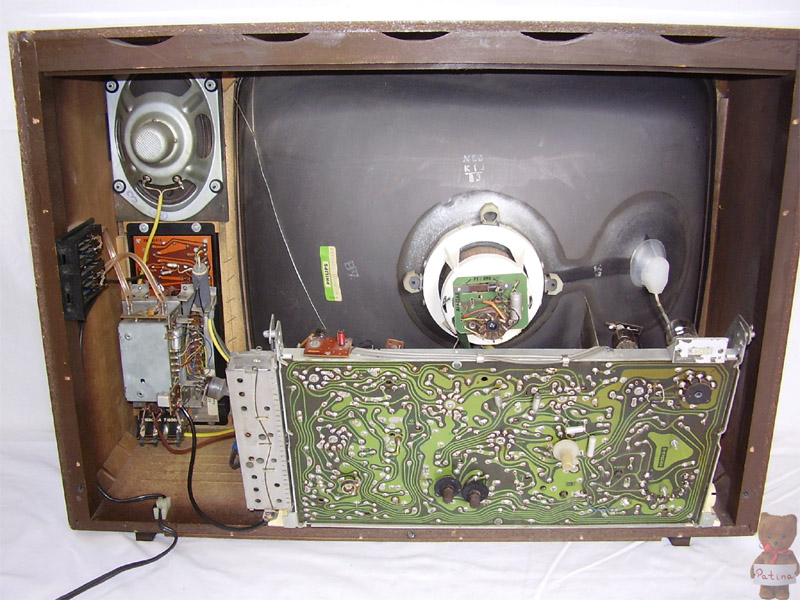

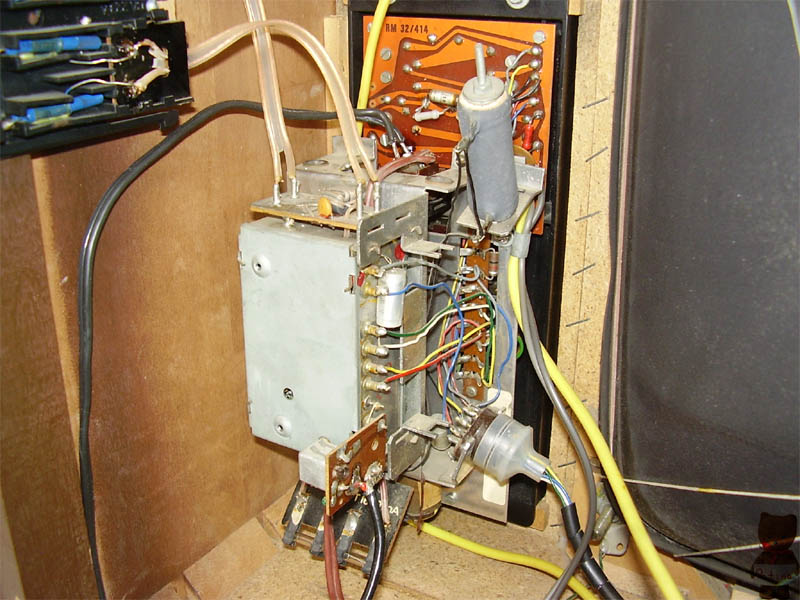

Mullard típusok voltak. Csak CCIR normát tudott. Egyedül a sasszi

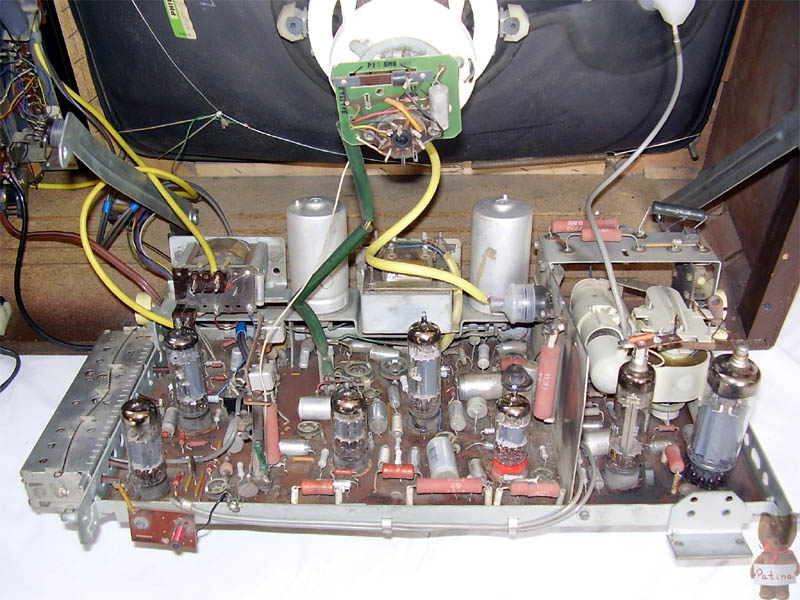

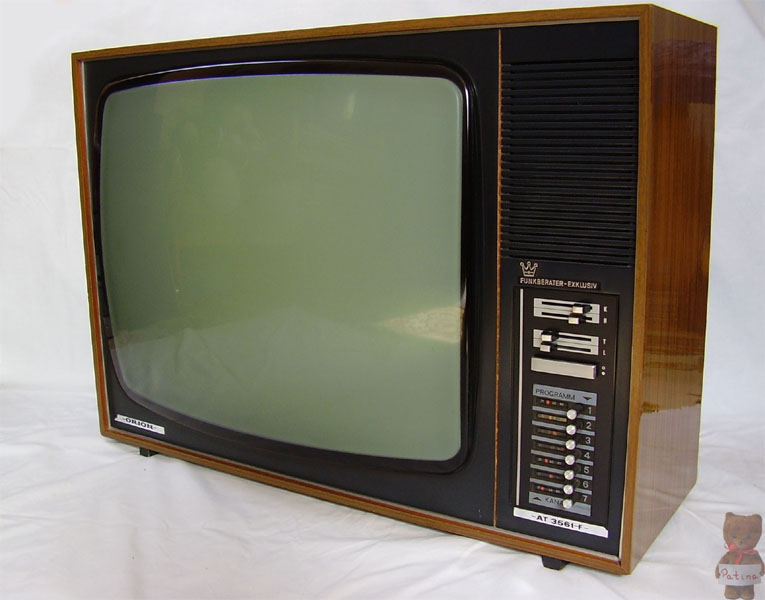

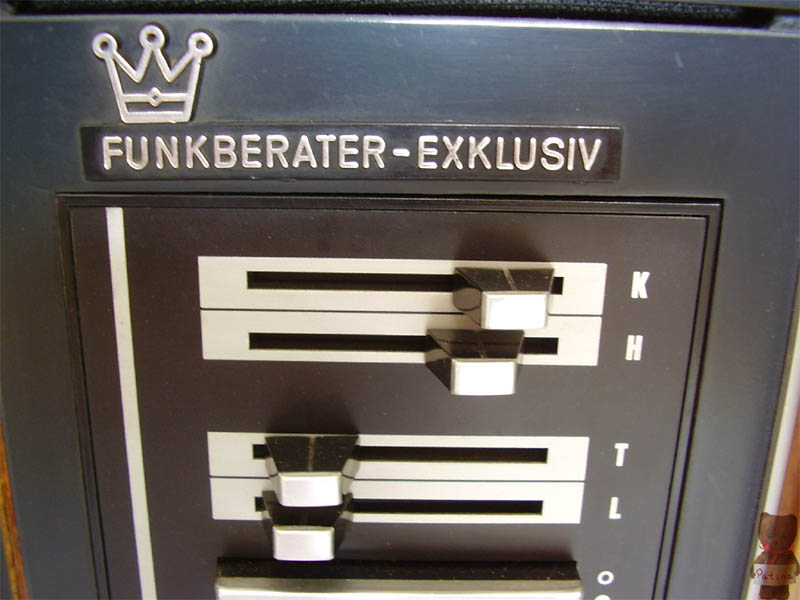

egyezik meg az itthon jól ismert alaptípussal. Ausztriában a Funkberater
Exklusiv elektronikai kereskedelmi vállalat a saját logójával forgalmazta.

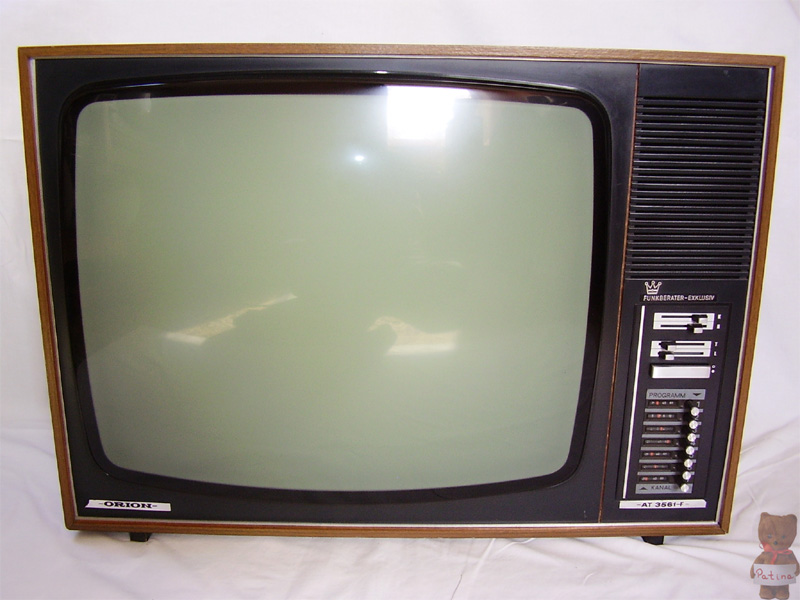

Innen származik a koronás embléma az előlapon. Számos más
gyártó (Kapsch, Minerva, Hornyphon) készülékeit is bevonta a
termékpalettájába. Az
Orion külkereskedelmi tevékenysége folytán eljutott még többek közt Finnországba,
NSZK-ba és Irakba is.
A megmaradt árukészletből nagyon minimális mennyiség Magyarországon is

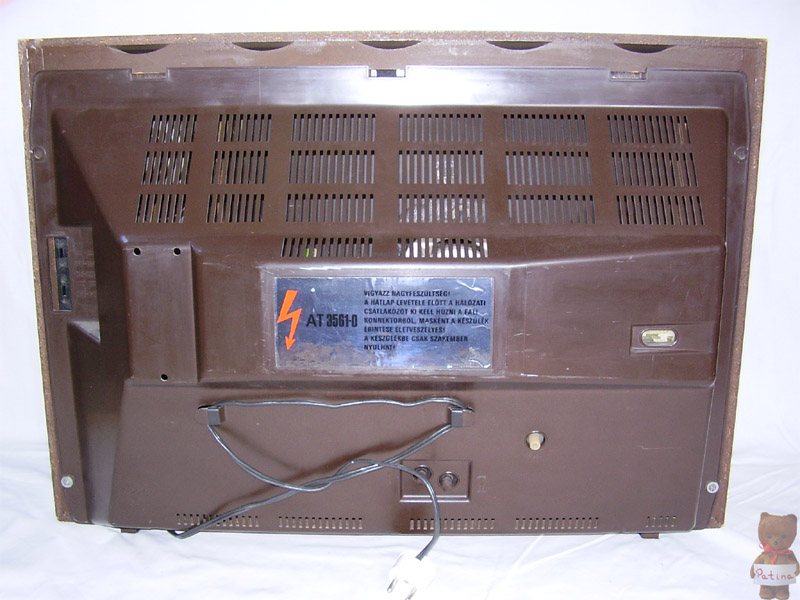

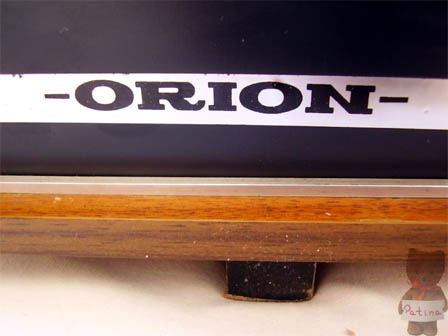

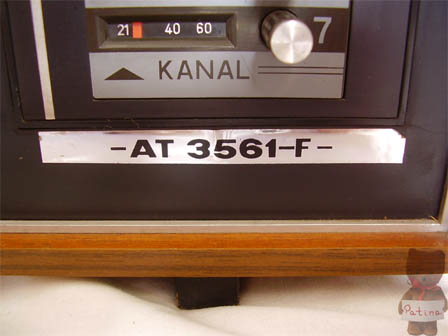

értékesítésre került. Ekkor került rá az Orion ezüstszínű címke a
típusszámmal az előlapra és a magyar nyelvű figyelmeztetés a hátoldalra.
A csövek Tungsram gyártmányokra cserélődtek és át lett alakítva csak
OIRT normára. A típus kapcsolási rajzát Gyurkovics Attila - Tv áramkörök
mérése és beállítása c. könyv tartalmazza.
Az Orion gyár fennállásának 60. évfordulója alkalmából forgalomba hozta
az Orion 60 készülékcsaládot. További tagja az
AT 4561 Orpheus;
AT 5561 Orion 60 és az AT 1551 Venus Super. |
