Gyártó

Videoton Rádió és Televíziógyár

Származás

Magyarország

Év

1975

Jellemzők

Mono táskarádió beépített félsávos mono magnóval. K, R1, R2, URH (66-104 MHz) vételére alkalmas. 2 db integrált áramkört, 14 db tranzisztort, 14 db diódát és egy szelén egyenirányítót tartalmaz. Hangerő- és hangszínszabályzóval. A rádiózást AFC áramkör könnyíti meg. Magnó, lemezjátszó, mikrofon és külső hangfal csatlakoztatható hozzá. Automatikus felvételi szintszabályzóval. Szalagvégkapcsolója nincs. Csak vasoxidos szalag használható hozzá. Telepes működésre is képes 6 db Góliát-elemmel.
Rádiófrekvenciás adatok: Érzékenység (26 dB jel-zaj viszonynál): KH: 650 μV; RH1: 150 μV; RH2: 40 μV; URH: 5 μV. Szelektivitás: KH: ≥ 40 dB; RH1: ≥ 28 dB; RH2: ≥ 22 dB; URH: ≥ 20 dB. Tükörszelektivitás: KH: 30-26 dB; RH1: 18-8 dB; RH2: 12-4 dB; URH: 20 dB. KF zavararány: KH: 23 dB; RH: 60 dB; URH: 40 dB. AM zavarelnyomás: 26 dB. Frekvenciaátvitel: AM sávon: 100-3500 Hz; FM sávon: 50-15.000 Hz. Demodulációs torzítás: AM sávon: ≤ 3 %; FM sávon: ≤ 1,2 %.
Hangfrekvenciás adatok: Frekvenciaátvitel: magnetofonról: 120-8000 Hz (± 3 dB); végerősítő (± 3 dB): 50-15.000 Hz.. Jel-zaj viszony: szalagról mérve: ≥ 40 dB. Szalagról mért harmonikus torzítása a végerősítőnek feszültségkimeneten: ≤ 5 %. Törlési csillapítás: ≥ 58 dB. Végerősítő harmonikus torzítása: < 10 %. Kimeneti teljesítmény (szinuszos): telepről: 1 W; hálózatról: 2,5 W. Teljesítményfelvétel: hálózatból: 15 W. Áramfelvétel: min.: 45 mA; max.: 550 mA.

Méret

345x200x92 mm; 3,9 kg telepek nélkül.

Egyéb

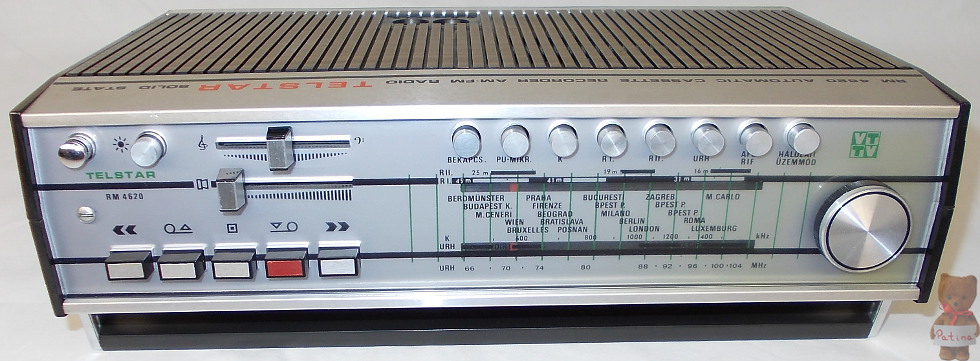

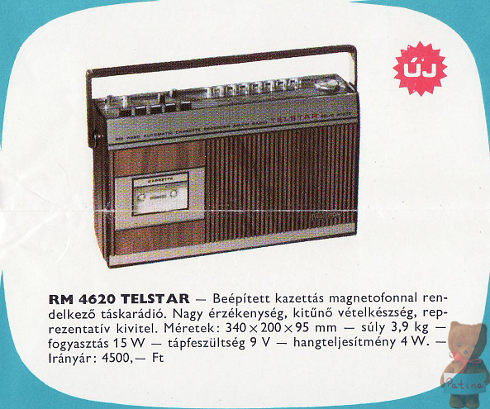

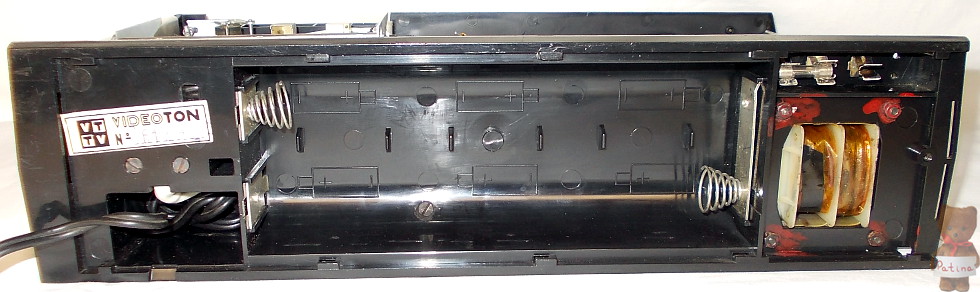

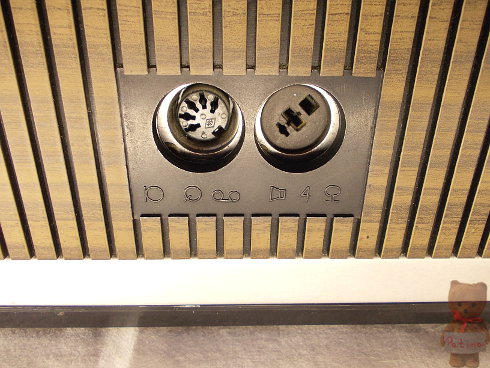

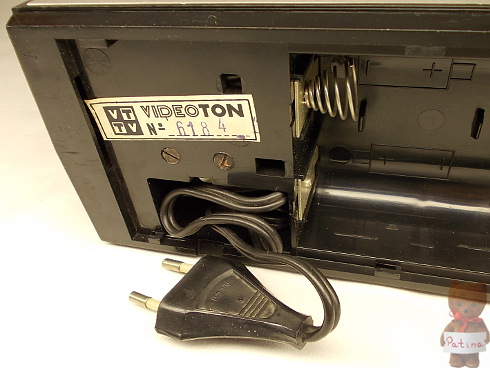

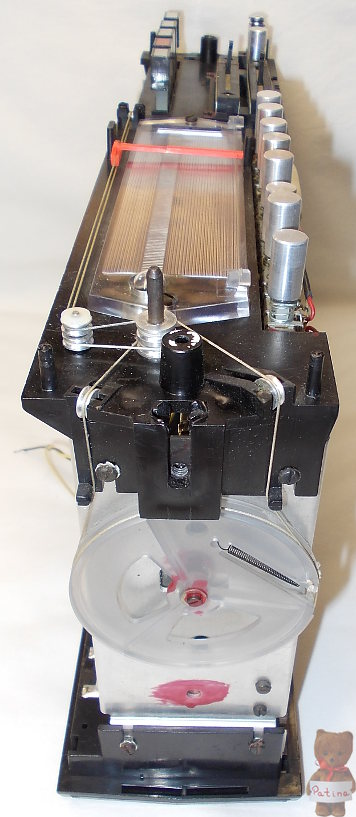

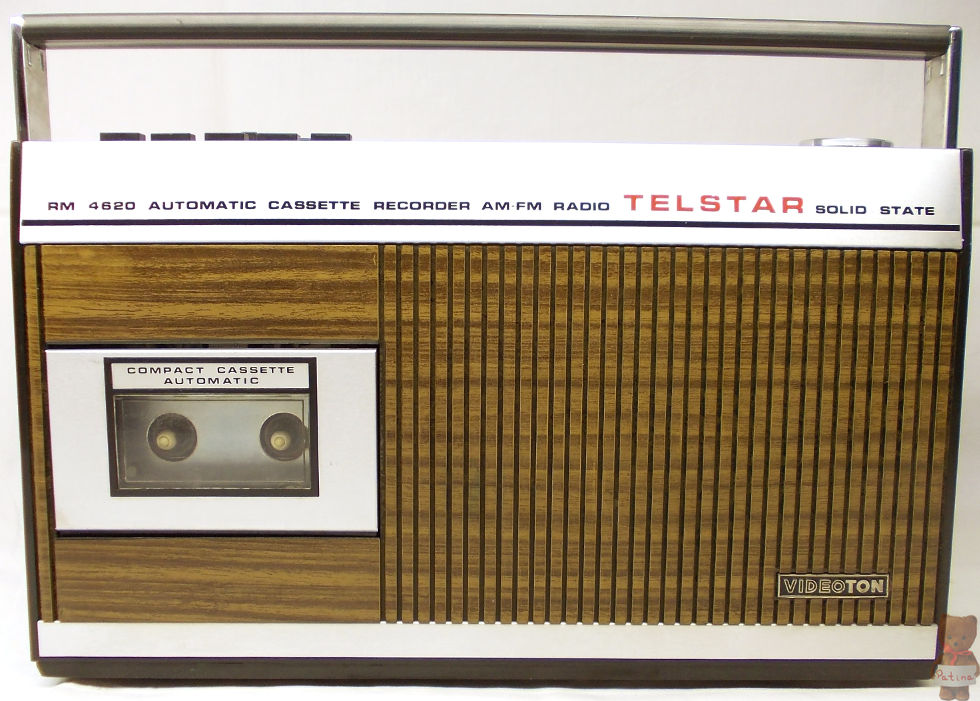

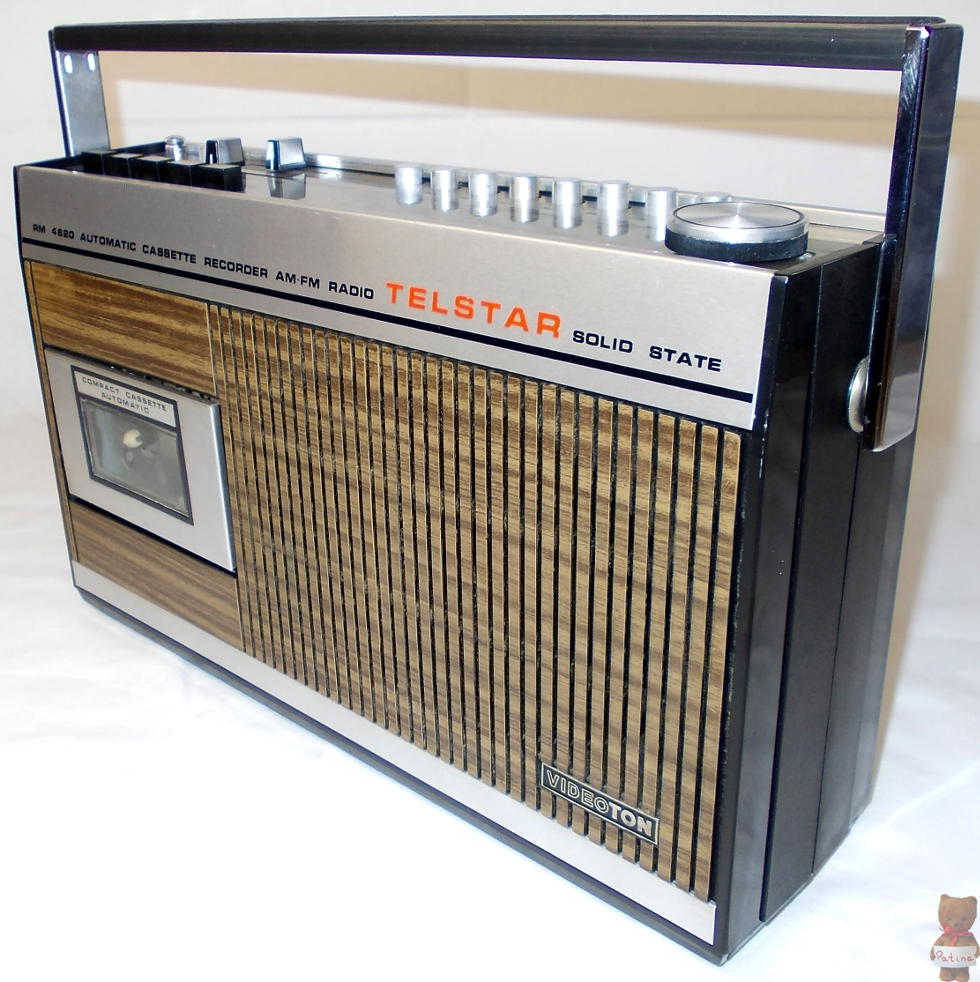

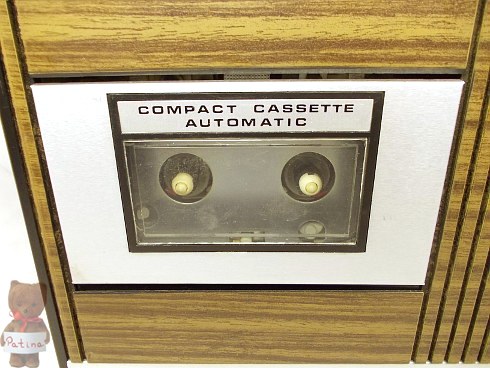

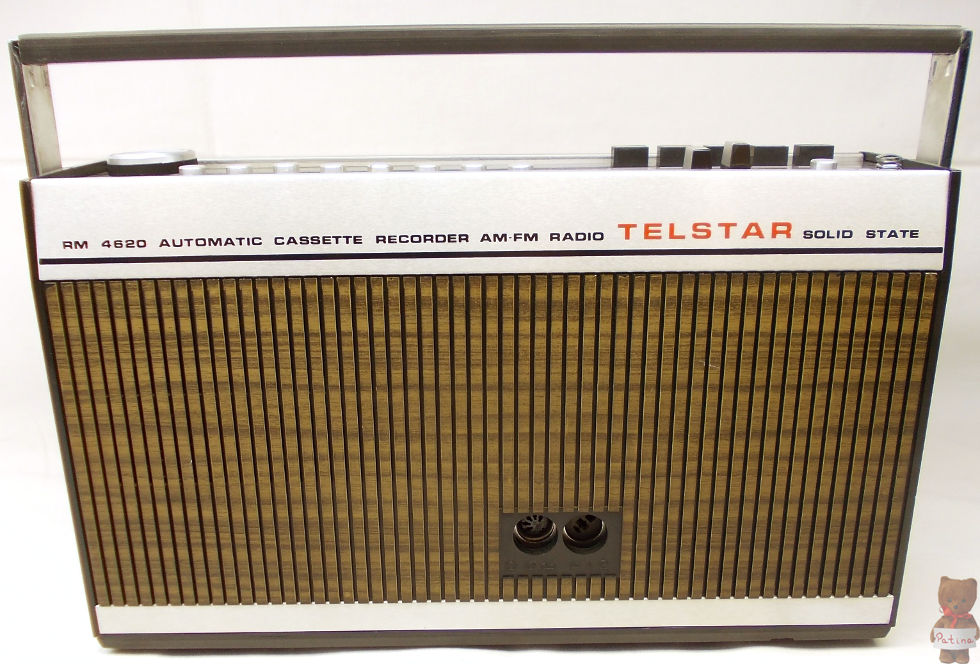

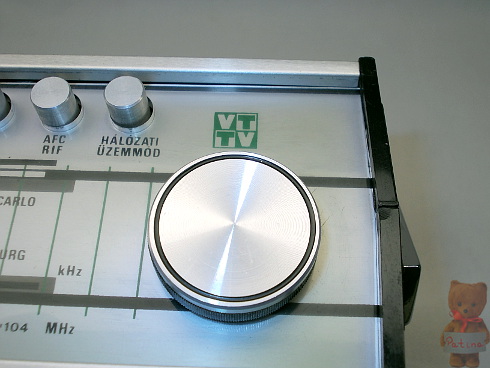

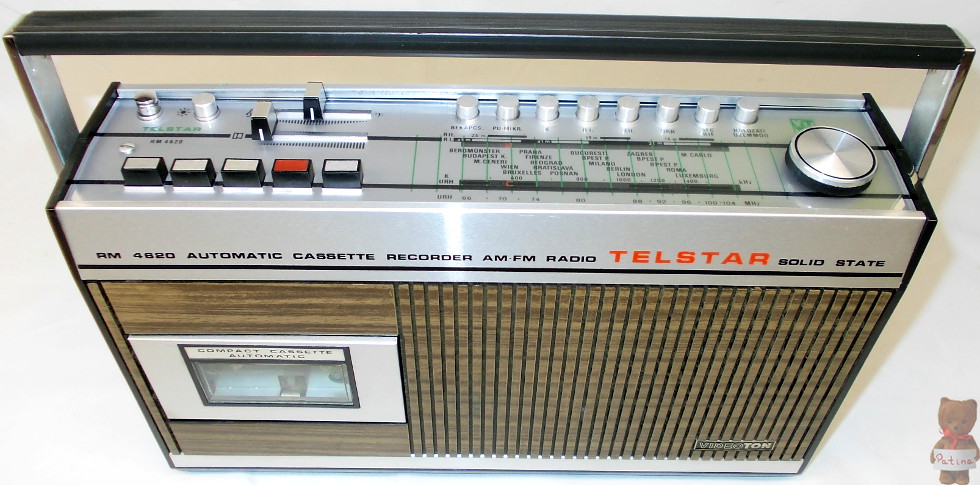

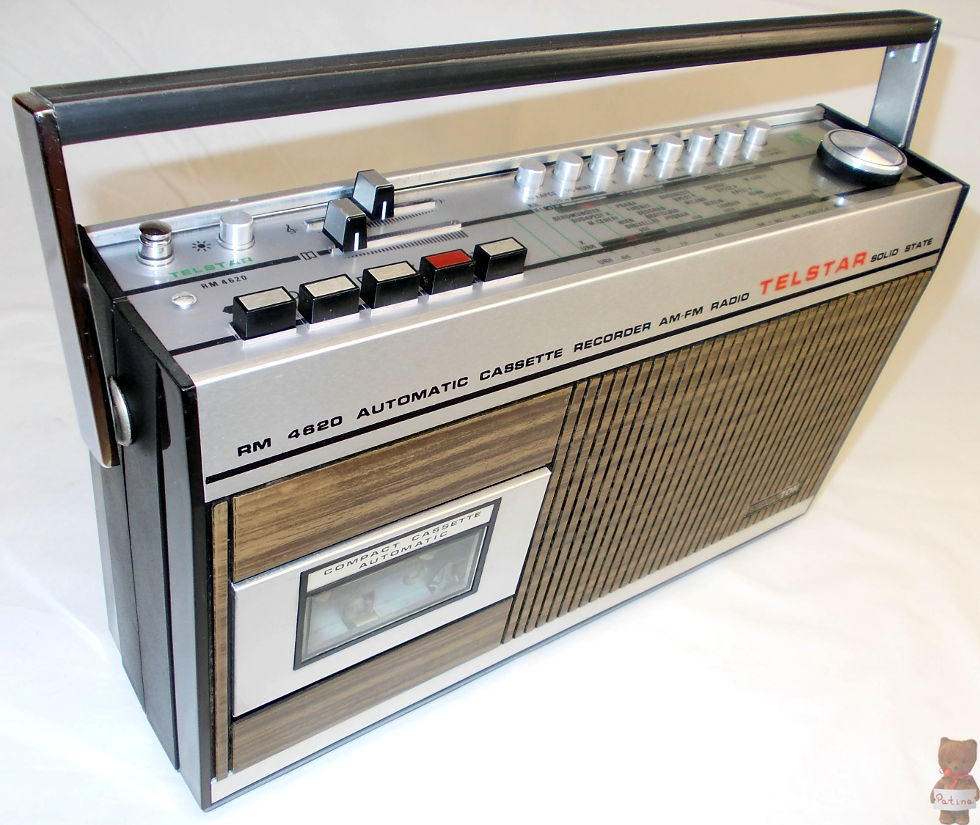

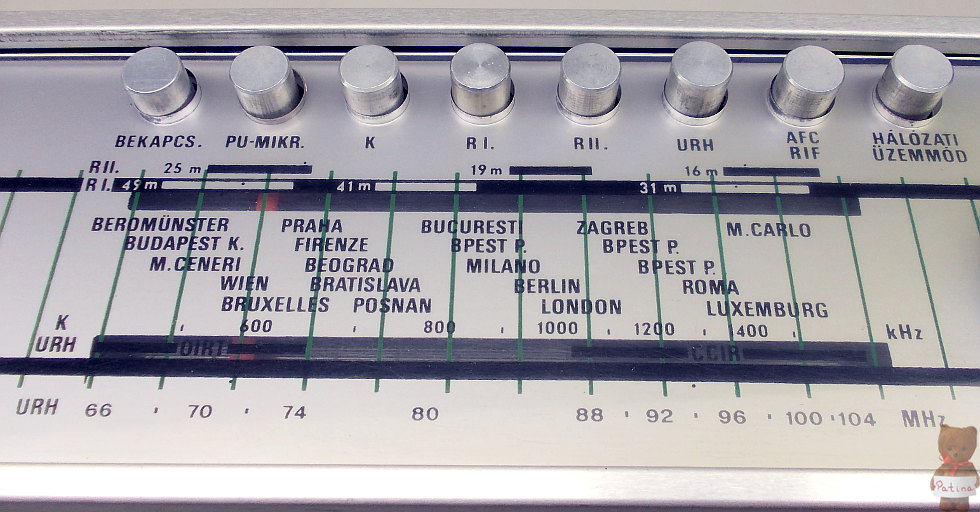

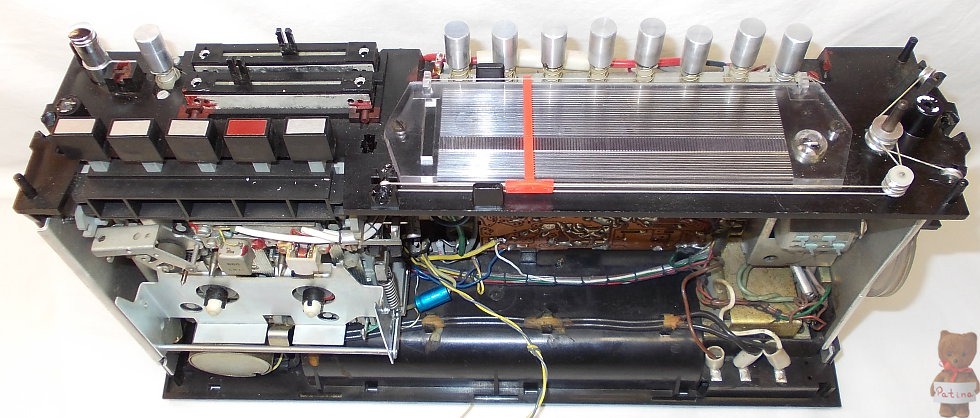

1974 második felében készült el a Telstar, a Videoton első magnós rádiója. A magnetofon része szinte teljesen egyezik a BRG MK 25/26 típussal. Forgókondenzátora japán gyártmány. A skálahúr forgódobja a készülék oldalán található. A húr 1,1 méter hosszú és elég bonyolult vezetésű. A hálózati vezeték fix rögzítésű. A készülék alján van kivezetve és az elemtartó mellett van egy rekesz, ahová behajtogatható. A RIF nyomógomb a rádióinterferenciás zavarok megszűntetésére szolgál. A magnó felvétel funkciójában a törlőoszcillátorról hallható zavarok keletkezhetnek a rádióvételben, ezt szűri ki ez az áramkör. Korabeli ára: 4600 Ft.
Az első 10.000 darab Telstar legyártása után a készülék a Star nevet kapta. A típusszámon nem módosítottak. Viszont új emblémát kapott, a magnetofon panelon a kapcsoló áramkörét megváltoztatták, a rádió panelon lévő R351-352 pozíciószámú ellenállásosztót pedig elhagyták.

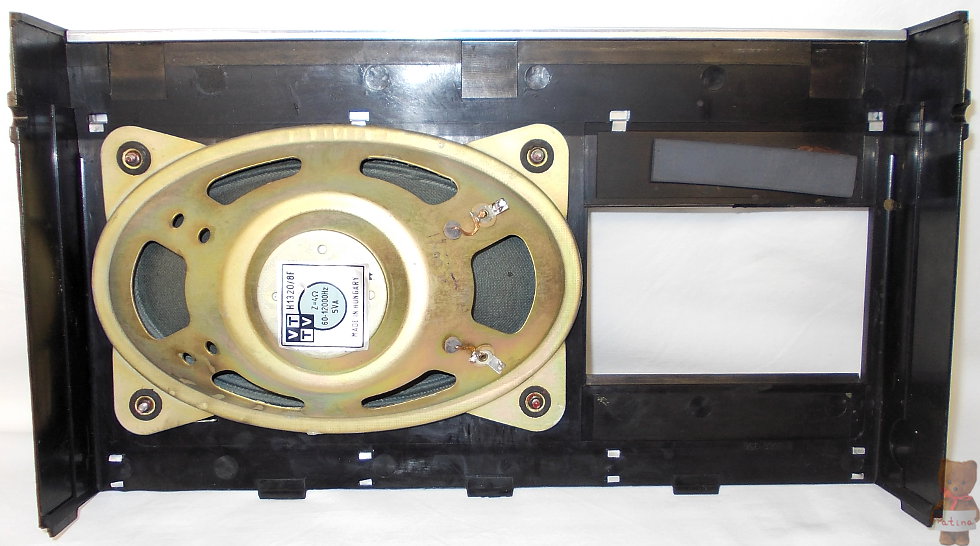

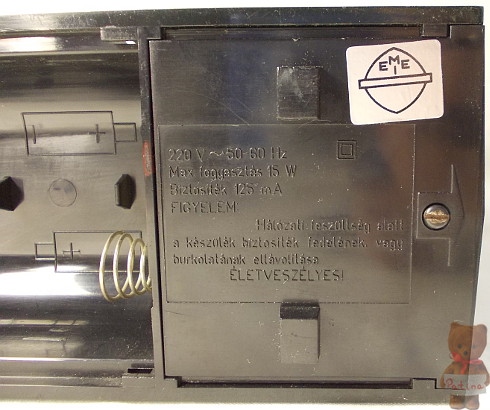

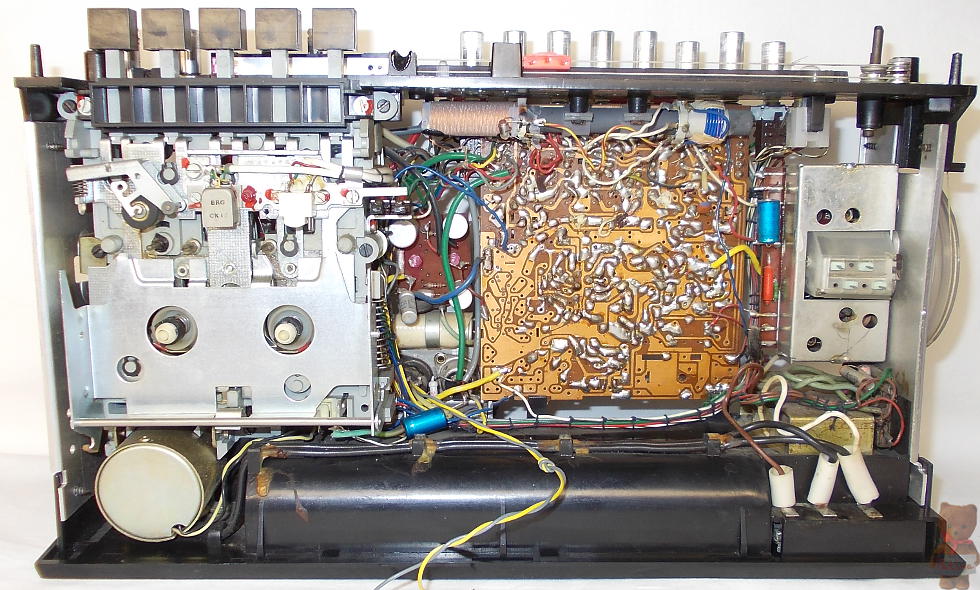

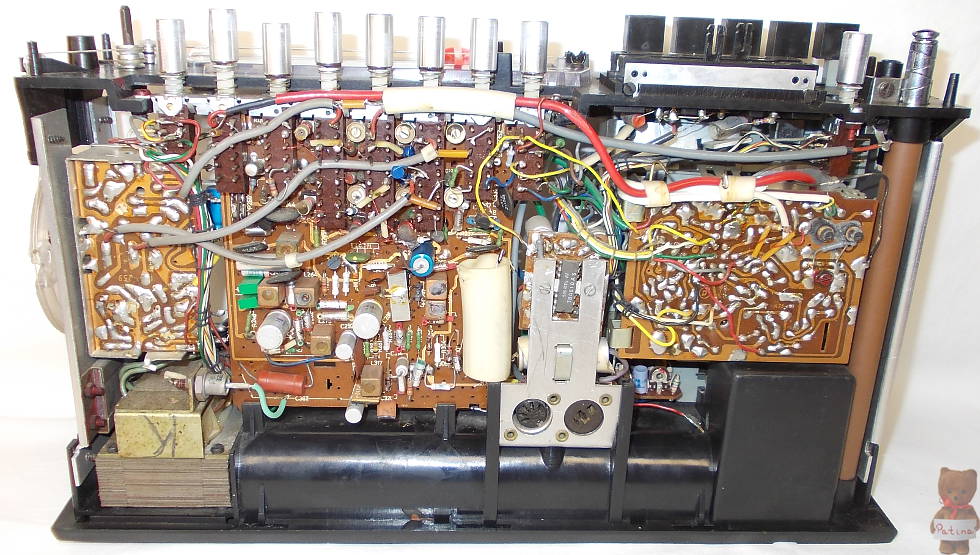

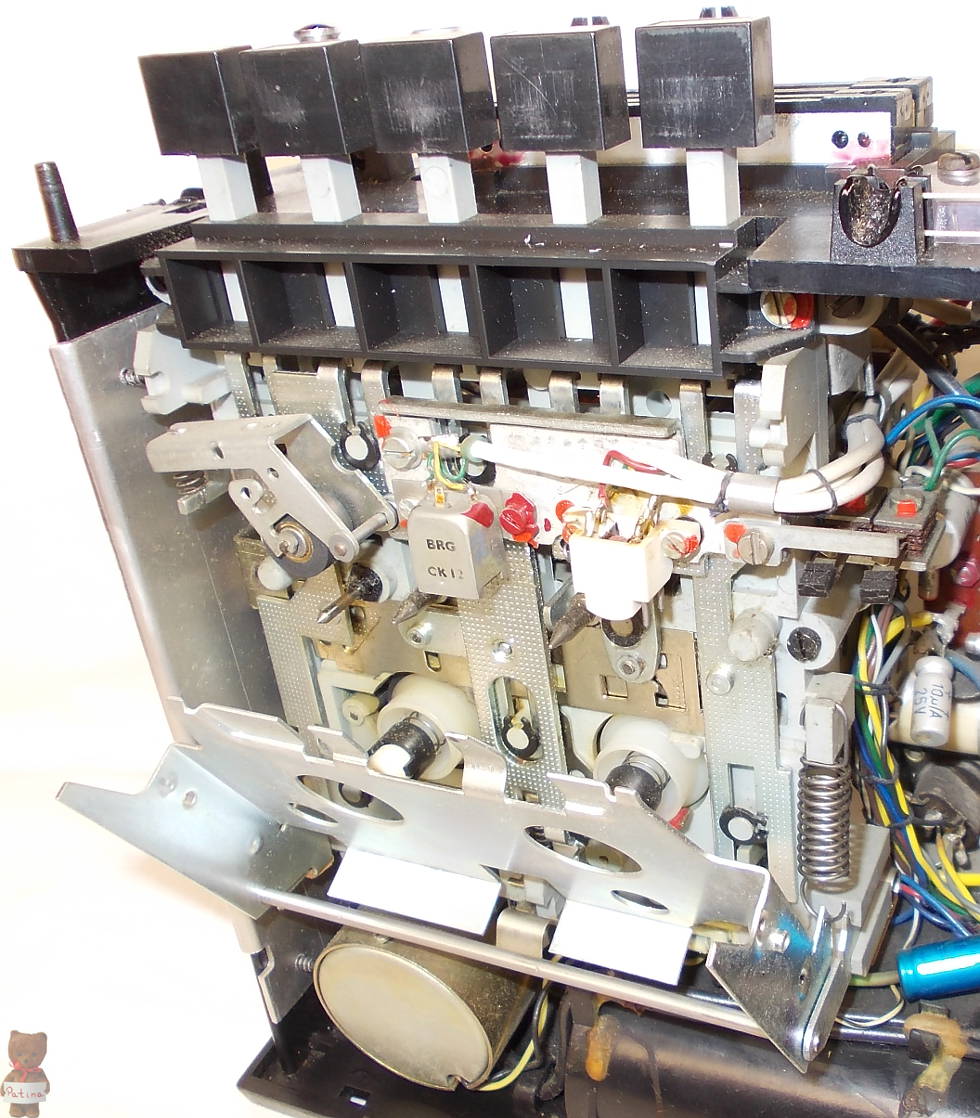

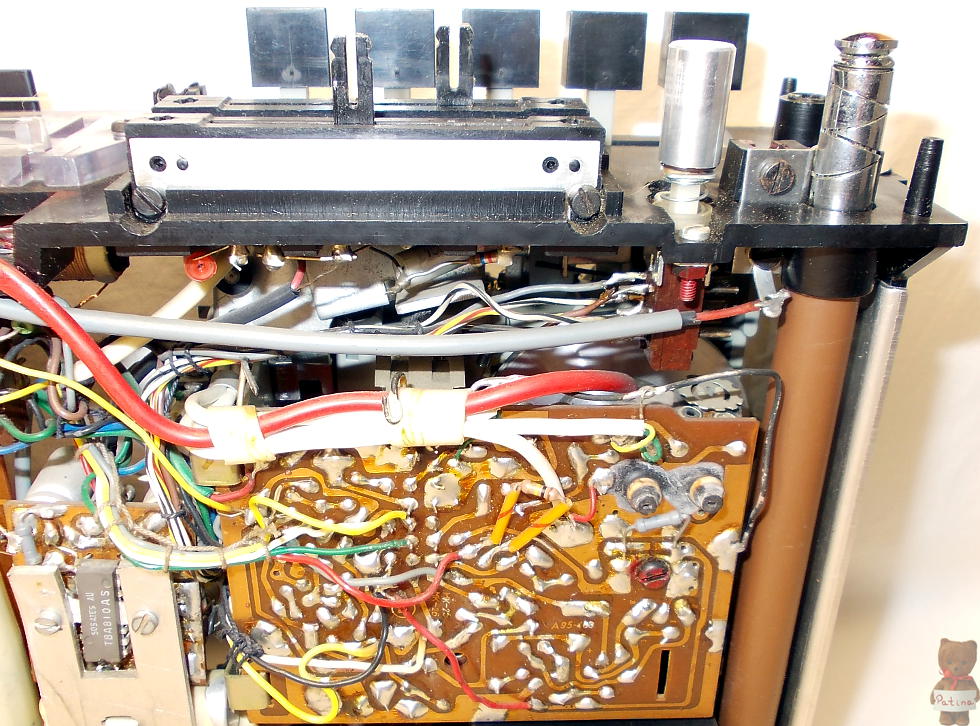

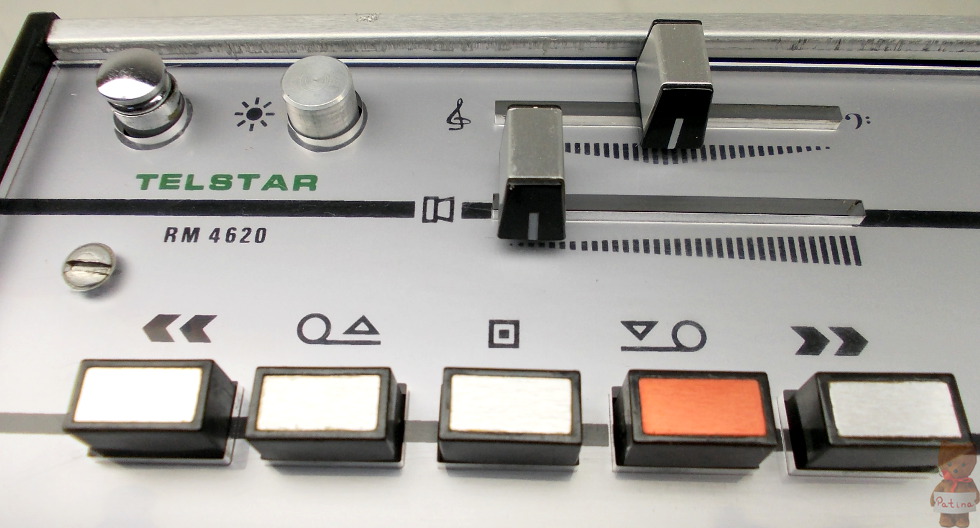

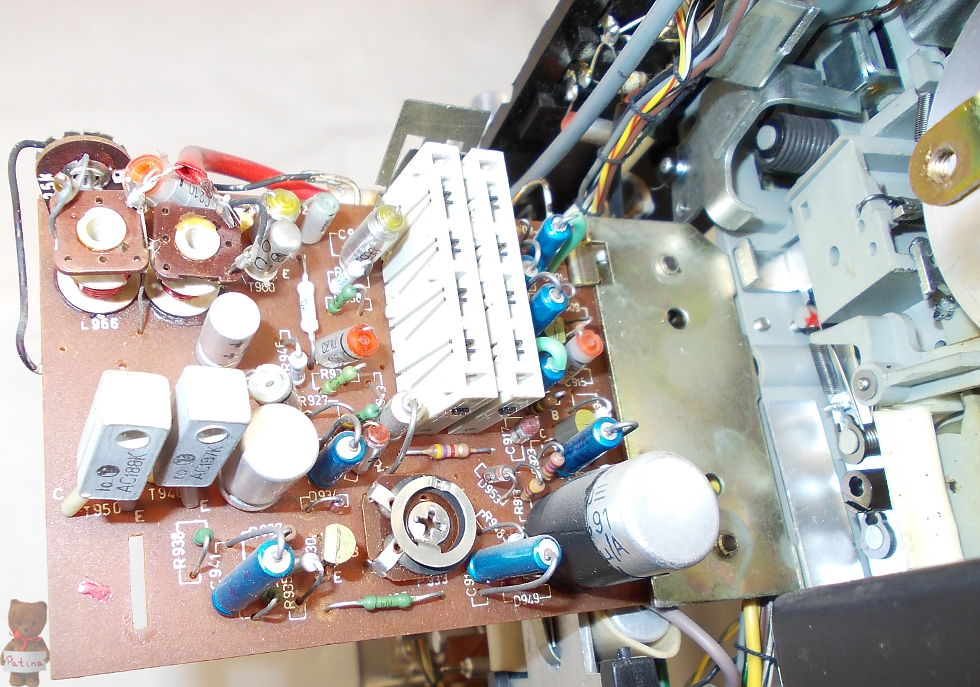

A magnetofonhoz tartozó elektronika egy csavar kitekerése után hátrafelé kinyitható. Felette a skálavilágítás gombja árválkodik:

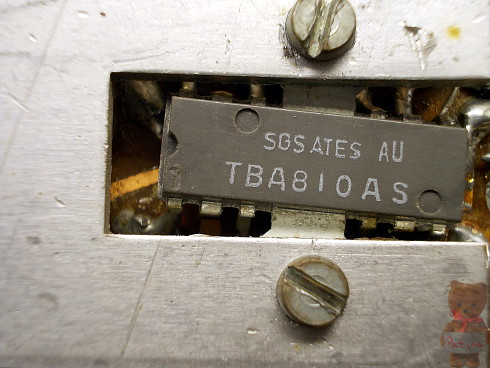

1974-ben a rádió új volt és a TBA 810 AS végfok integrált áramkör gyártója sem volt öreg. 1972-ben egyesült az SGS (Società Generale Semiconduttori) és az ATES (Aziende Tecniche Elettroniche del Sud) olasz alkatrészgyártó. A végfok ma is szól és a céget STMicroelectronics néven ismerhetjük.
A másik beépített IC is tőlük származik. A TAA 691 integrált áramkörben 16 db tranzisztorral került megvalósításra egy többfokozatú KF erősítő, határolóegység, FM detektor, Zener-diódás tápfeszültség szabályzó és hangfrekvenciás erősítő a kimeneti fokozat meghajtására.

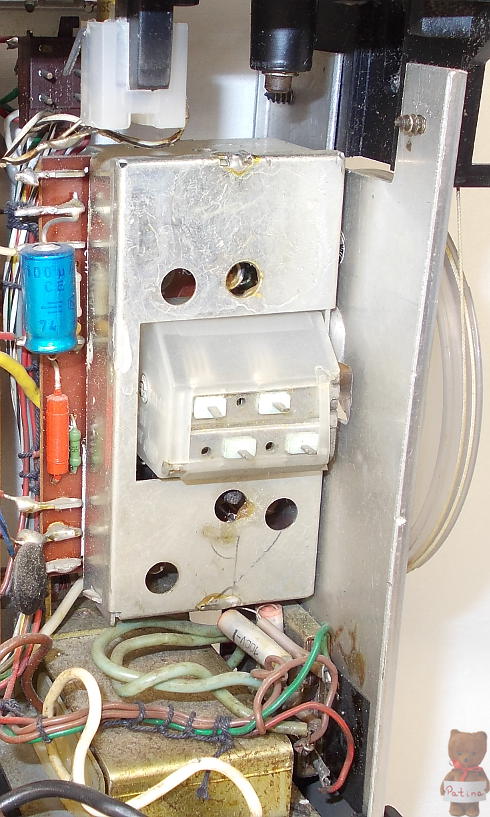

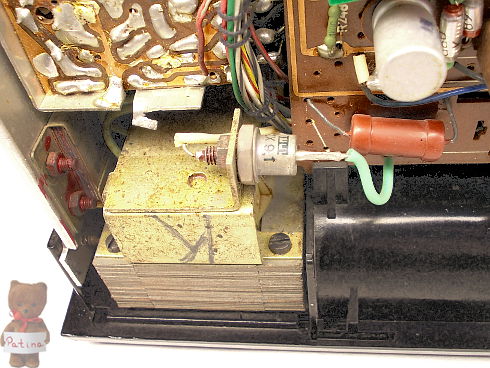

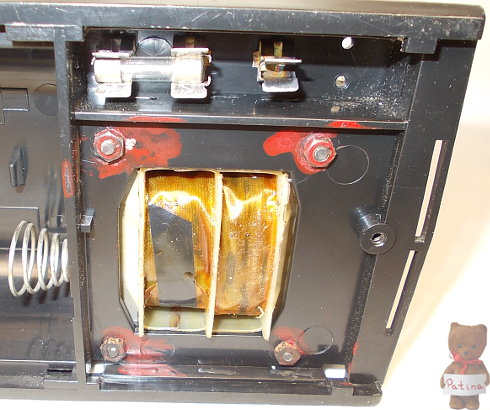

Balra a hálózati transzformátor és az ITT gyártmányú ZX 9,1 dióda. Balra tőlük a Tungsram H25K1000 szelén egyenirányító-híd lapul a sötétben két csavar segítségével az oldalsó lemezhez. Lapul amennyire csak tud a jobb hőátadás reményében, de ez sem mindig mentette meg a 25 V, 1 A képességű alkatrészt. Jobbra a fix hálózati kábel a tartójában:
