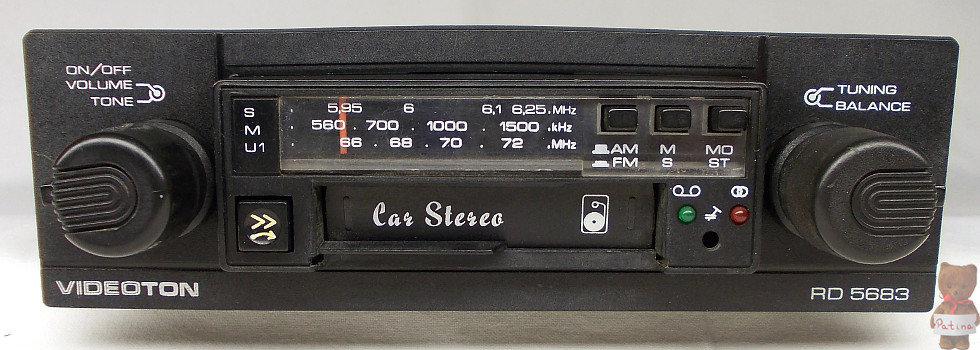

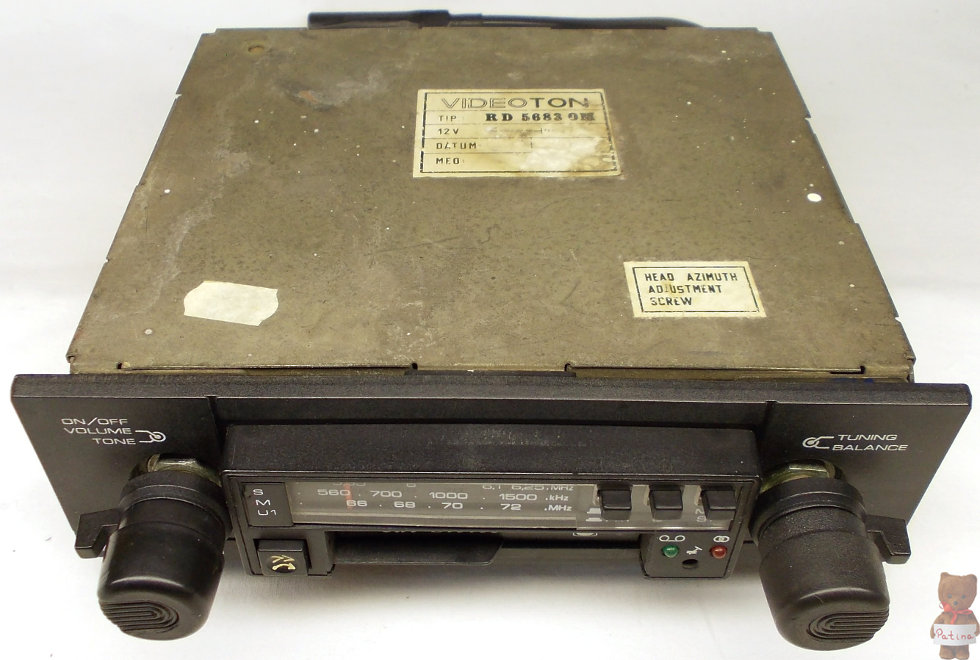

Videoton RD 5683 OM

Gyártó

Videoton Elektronikai Vállalat

Származás

Magyarország

Év

1985

Jellemzők

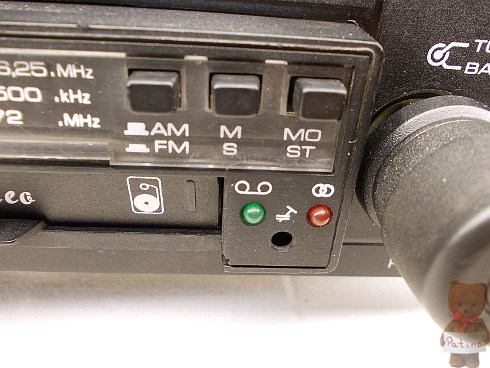

Sztereo autórádió magnetofonnal. K, R, URH (63-74 MHz) vételére alkalmas. 8 db IC-vel, 7 db tranzisztorral és 8+2 db diódával épül fel. Mono-sztereo kapcsoló, balansz- és hangszínszabályzó található rajta. A sztereo vételt piros LED jelzi. A magnó mono vagy sztereo kazetták lejátszására alkalmas. A nyomógombjának félig történő benyomásával lehet gyorscsévélni, teljes benyomás esetén kiadja a kazettát. A kazetta lejátszása után a magnó automatikusan kikapcsol és átvált a beállított rádióadóra.
Rádiófrekvenciás adatok: Érzékenység (20 dB jel/zaj): AM: 50 μV; FM: 3 μV. Szelektivitás: AM: 30 dB; FM: 20 dB. Sztereó áthalláscsillapítás: 26 dB. Frekvenciaátvitel: AM sávon: 100-2000 Hz; FM sávon: 80-10.000 Hz.
Hangfrekvenciás adatok: Frekvenciaátvitel: 40-12.5000 Hz (-3 dB). Kimeneti teljesítmény: 2x4 W (14,4V, 4 Ω, k=5%). Teljesítményfelvétel: min. 2,5 W; max. 17,5 W.

Méret

45x150x178 mm; 1,56 kg.

Egyéb

Adományozó: Osztertag András.
A típust 1983-ban mutatták be. A gyár első sztereo autórádiója. Variométeres hangolású. Magnó részét a BRG gyártotta.

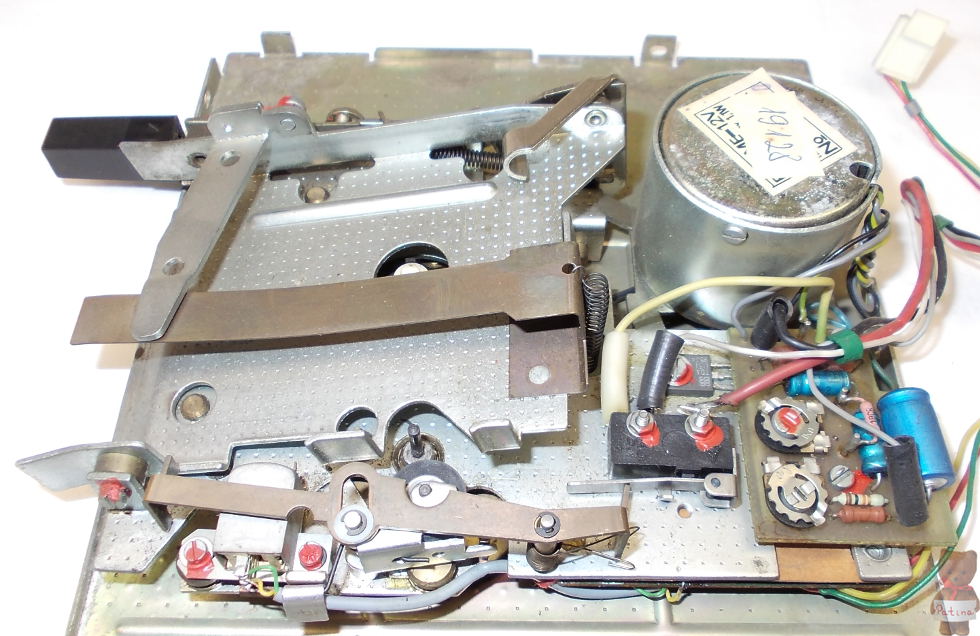

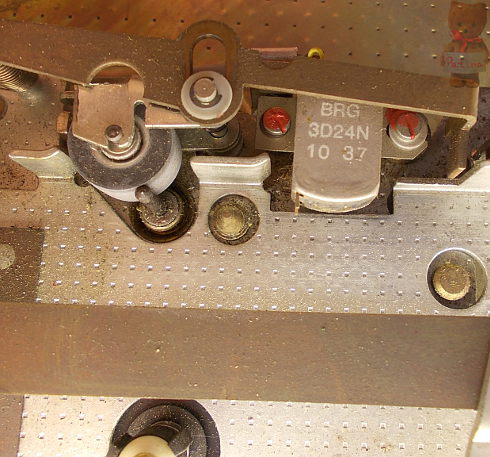

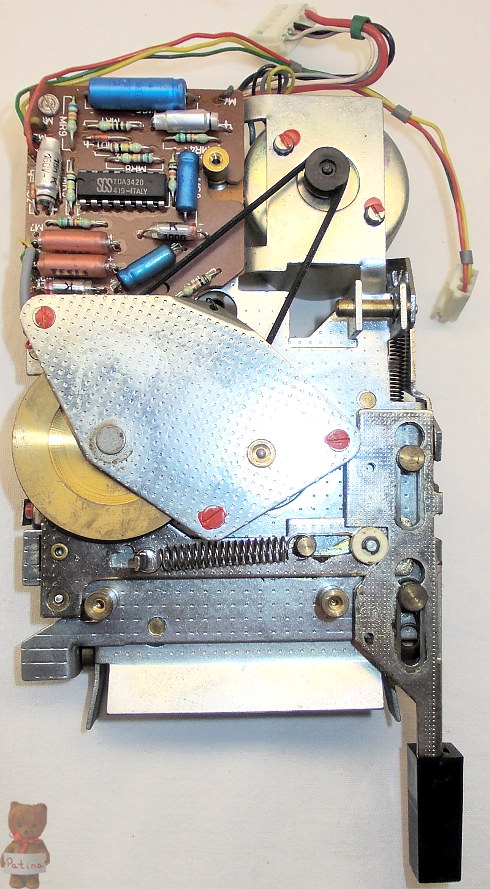

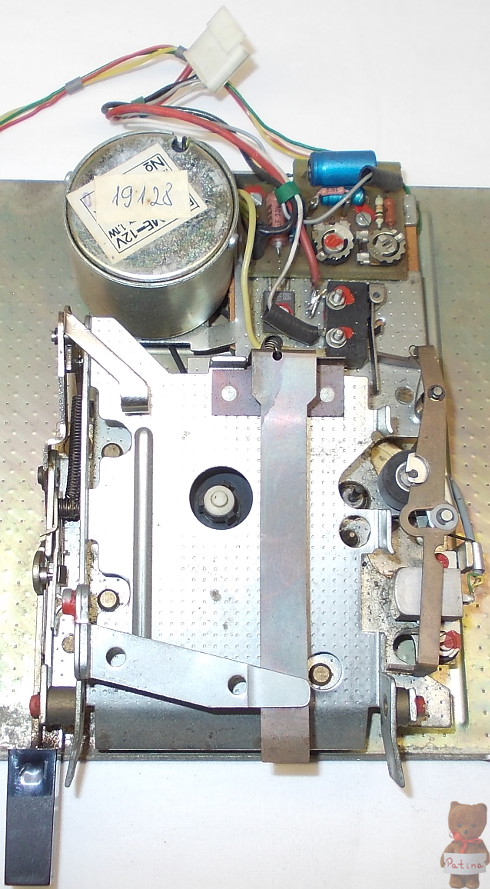

BRG mechanika:

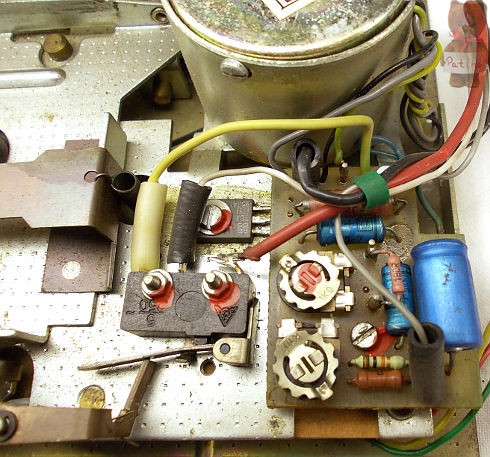

Saját fej, saját motor. A kicsi panelen a motor fordulatszámának a vezérlő áramköre található a TDA 1151 integrált áramkörrel. Mellette a szalagvégkapcsoló, amely talán az egyetlen gyenge pontja volt a magnónak:

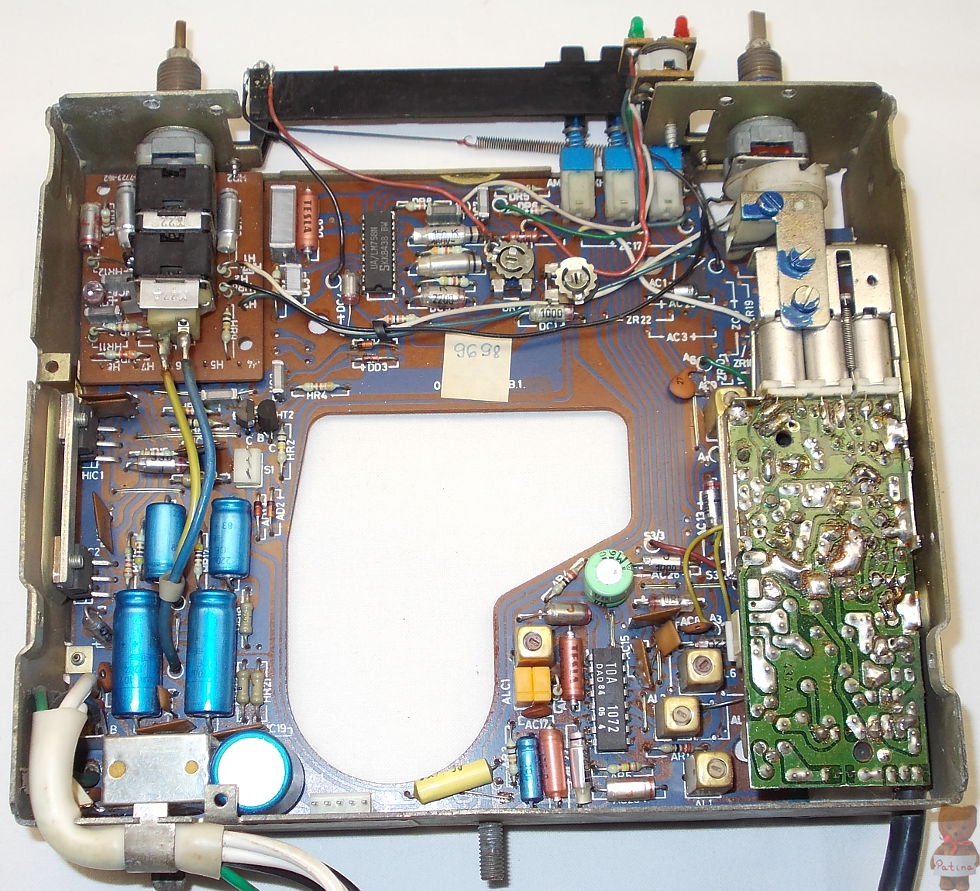

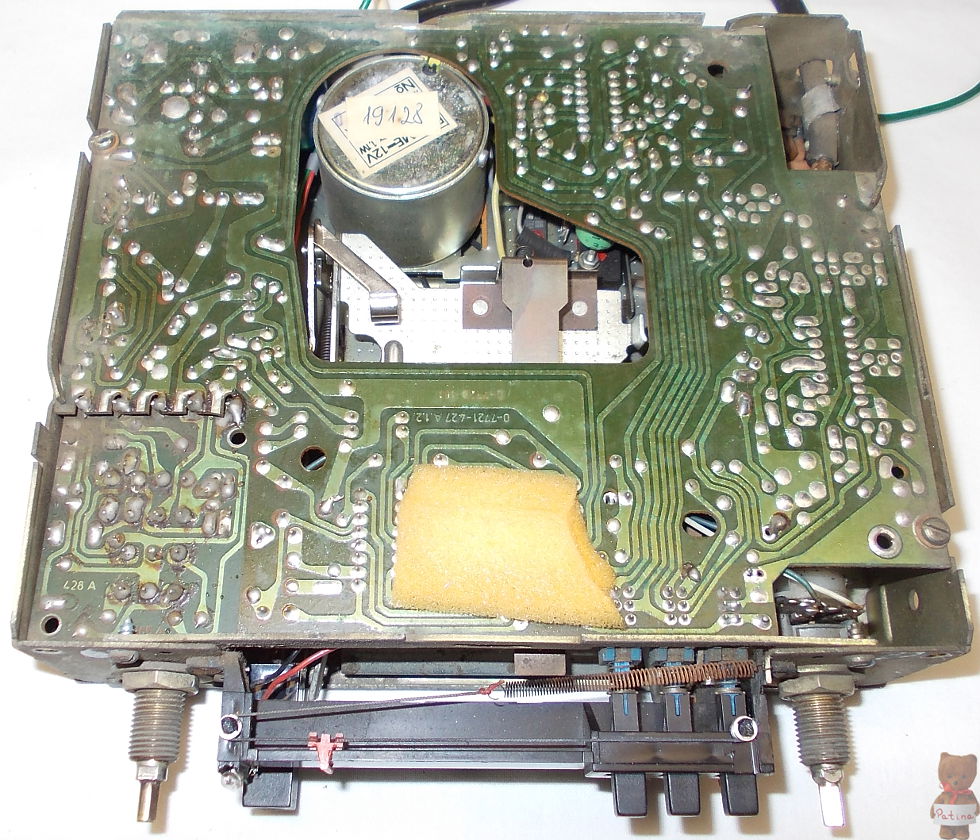

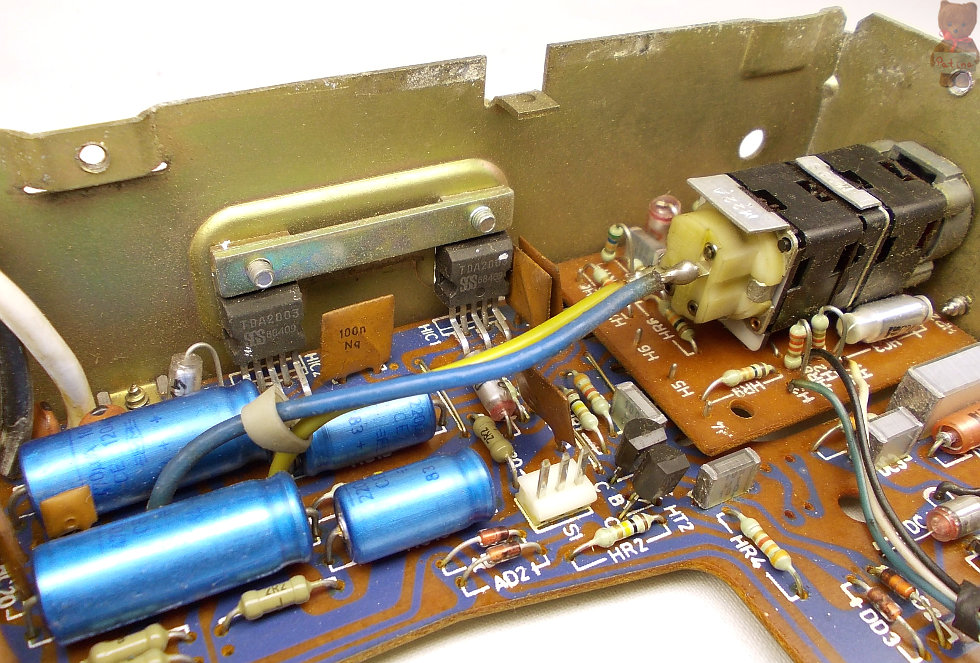

TDA 2003 végfok áramkörök, jobbra a kapcsolós hangszínszabályzós hangerő potméter:

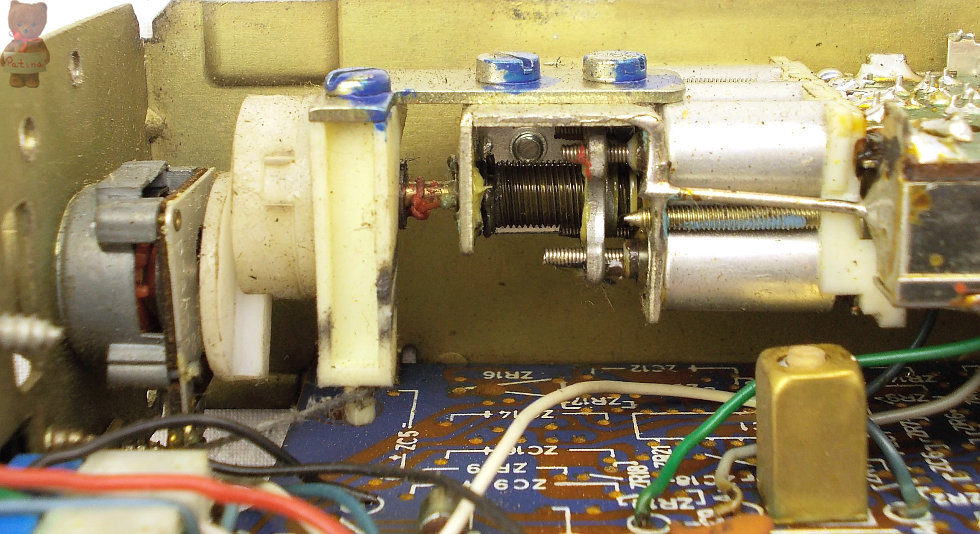

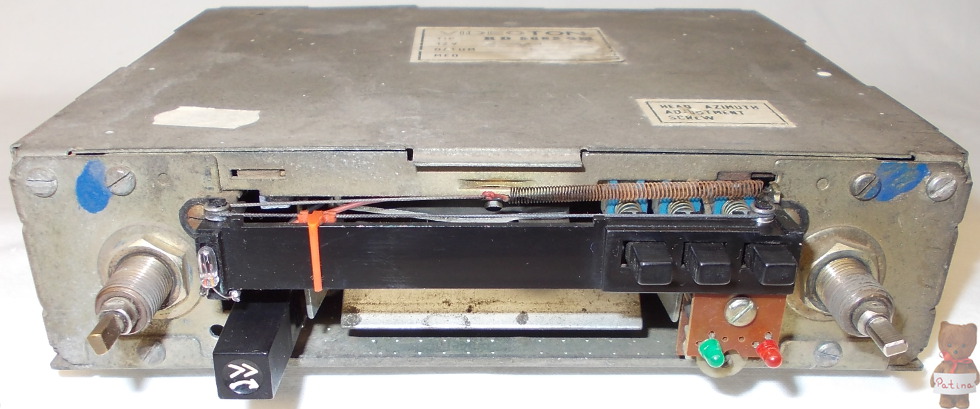

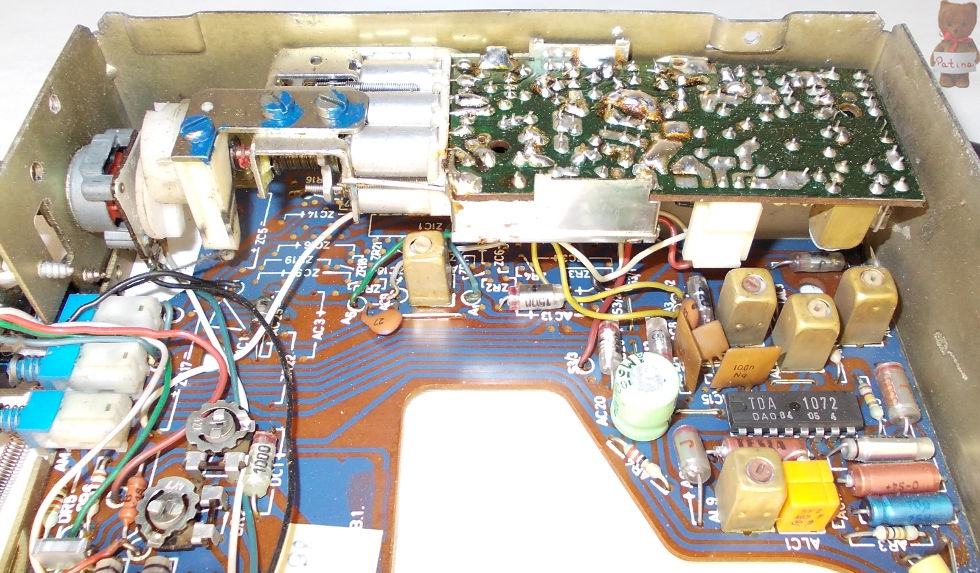

A variométer szerkezete:

A '80-as évek elején a Gépipari Elektromos Karbantartó Vállalat (Gelka) átalakult kisebb vállalatokká, mint például a Híradástechnikai és Gépjavító Kisvállalat. Ennek utóda lett a rendszerváltás után a HírGép Kft.:

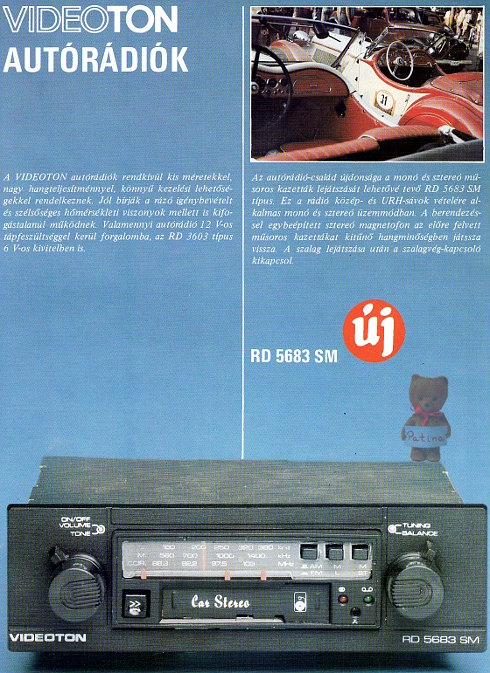

Sokat szerepelt a típus promóciós anyagokban. Itt most két A4-es méretű szórólapon és annak hátoldalán illetve egy kártyanaptáron látható:
