Videoton RD 3603 R6 |
Gyártó |
Videoton Rádió és Televíziógyár |
Származás |
Magyarország |
Év |

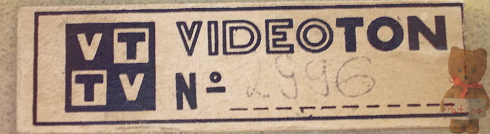

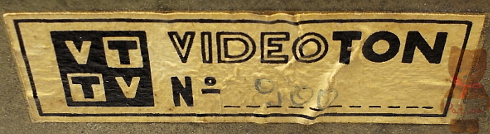

Első: 1979. Második (900): 1974. Harmadik (2996): 1973. |
Jellemzők |
Közép- és rövidhullám vételére alkalmas 8
tranzisztoros mono autórádió. 6 V-os tápfeszültséggel és negatív
testeléssel üzemeltethető. Hangszóró impedancia: 2
Ω.
Rádiófrekvenciás adatok: Érzékenység (20 dB jel/zaj):
KH: 20 μV; RH: 15 μV.
Szelektivitás (250 kHz/1 MHz-en ±5 kHz elhangolásra)
: 30 dB. Tükörfrekvenciás zavararány:
KH: 40 dB; RH: 20 dB. KF zavararány: KH: 40 dB; RH: 40 dB.
Hangfrekvenciás adatok: HF érzékenység: 15 mV. Frekvenciaátvitel:
80-10.000 Hz
(± 3 dB). Zajszint: -52 dB.
Kimeneti teljesítmény: 1,5 W.
Teljesítményfelvétel: min. 2 W; max. 8 W. |
Méret |
95,5x39x150 mm; 750 g. |
Egyéb |
A második rádióhoz a díszkeretet ajándékozott: Deutsch Péter.
A típus az RD 3603 R (Zsiguli-autórádió) módosított verziója, ami 6 V-os
rendszerű gépjárművekhez való. A két modell 19 alkatrész értékében különbözik
egymástól. A kisebb tápfeszültséghez kisebb kimenő teljesítmény
tartozik. Továbbá 2 Ω-os
hangszóró illeszthető hozzá. Variométeres hangolású.
Végfokozatában AD161-AD162 komplementer tranzisztorpár dolgozik.
Az első autórádió hibátlan állapotban van, de sajnos egyetlen címkéje
sincs meg. Javítva, szétszedve még nem volt. A leplombált csavart én
tekertem ki először. A második már látott szebb napokat, de szétszedve
még ez sem volt. Egyszer régen sikerült kitekerni a viaszdugós csavart,
akkor lett beazonosítva az évjárata. A Zsiguli-programban és azon
túlmenően is százezrével készültek az autórádiók, ezért a szériaszámok
nem követik az évjáratok alakulását. Kezdetben fehérre festett fémlemez
volt a skála háttere. A skálahúrozás görgőkön futott. Az oldalán
van a nyílása a trimmer kondenzátornak, ahol az autó antennájával össze
lehet hangolni a készüléket. A harmadik készülék - donor - azért került
fel az oldalra, hogy ezt szemléltesse. Később a skála háttere egy fehér
műanyag elem lett. A skálahúr a műanyagon fut körbe. A trimmer
kondenzátor az előlap mögé, a skála alá került elhelyezésre a könnyebb
hozzáférhetőség érdekében. |

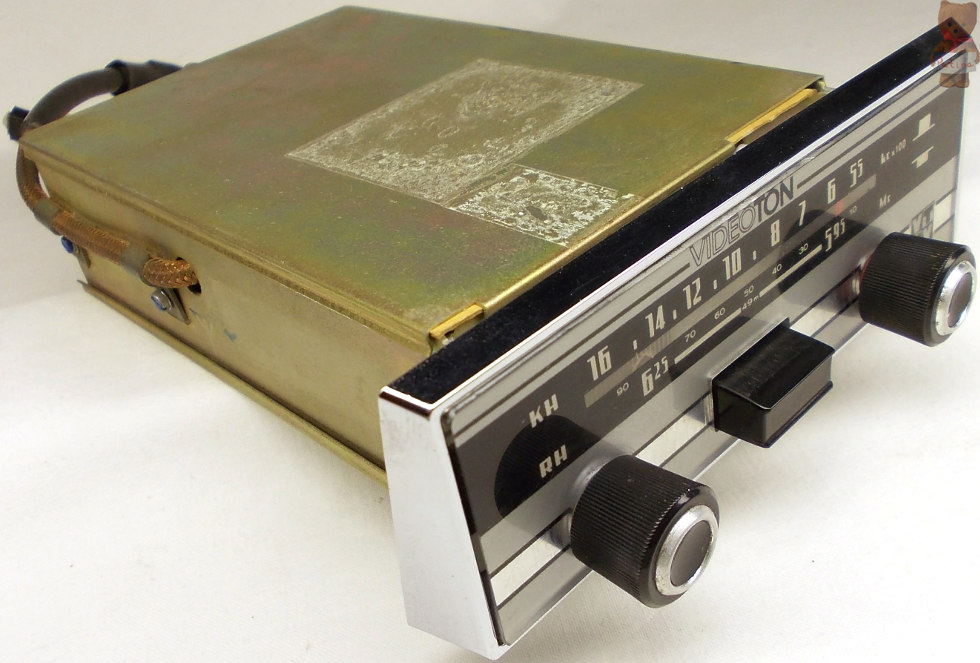

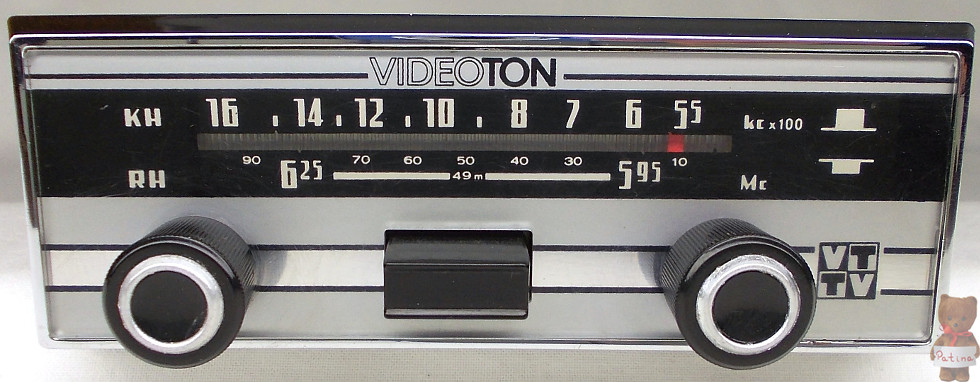

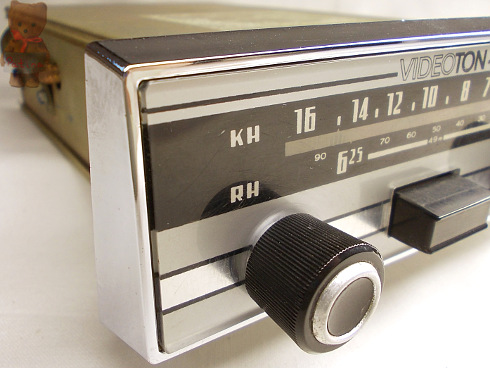

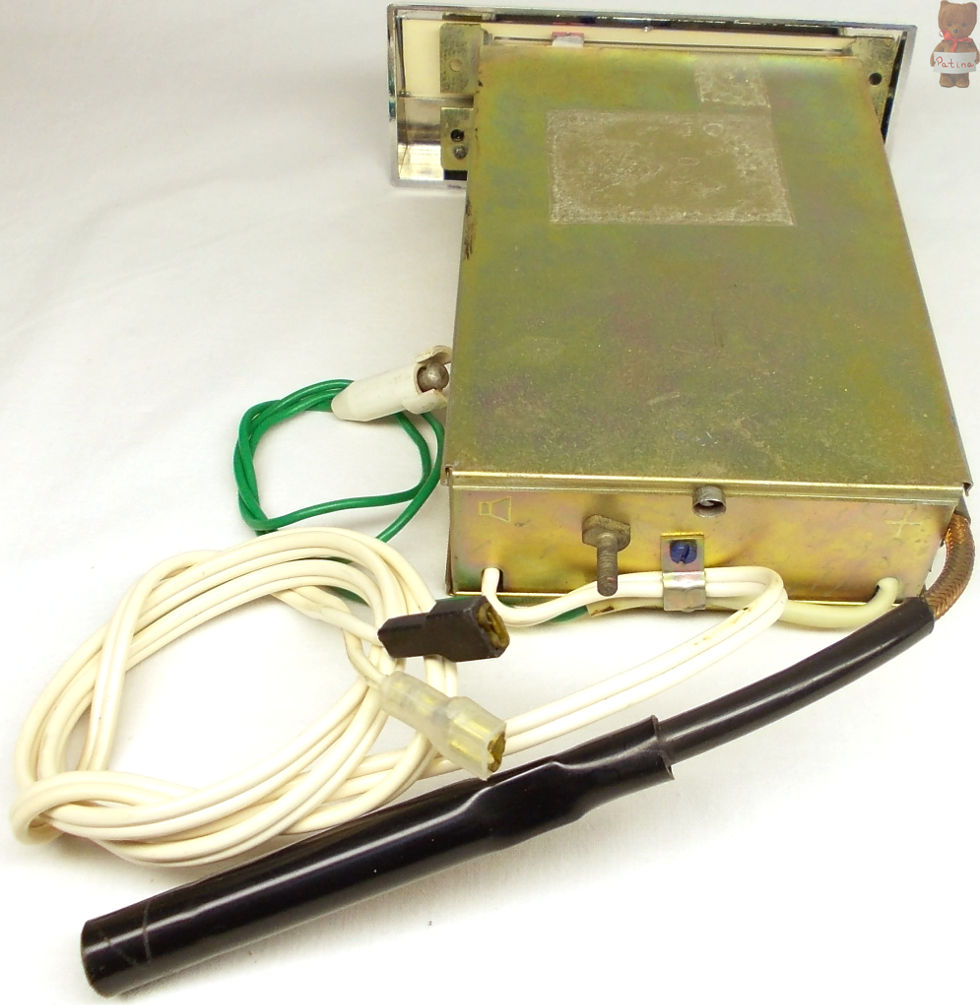

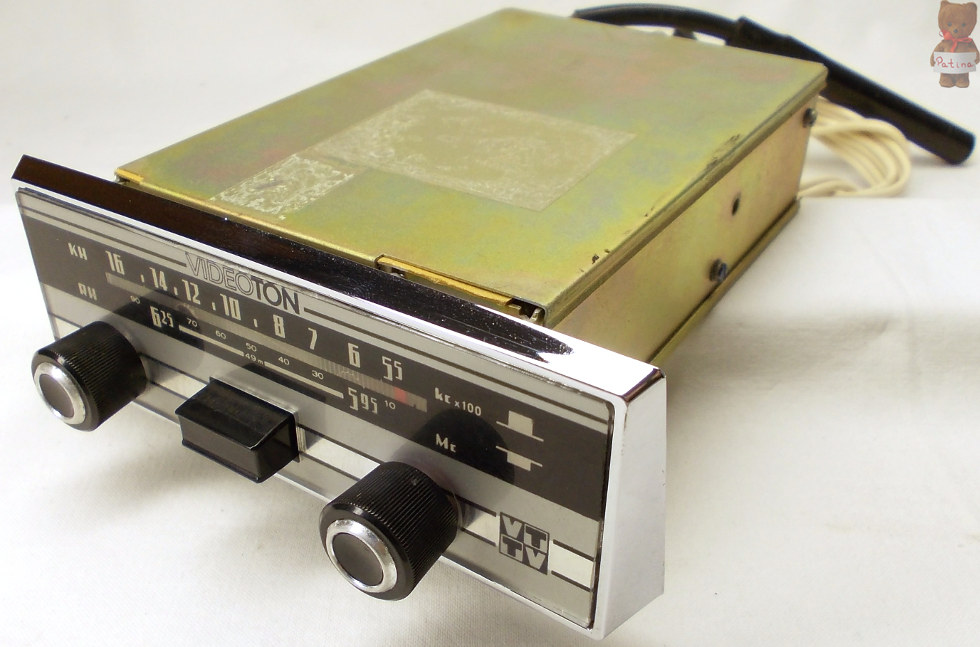

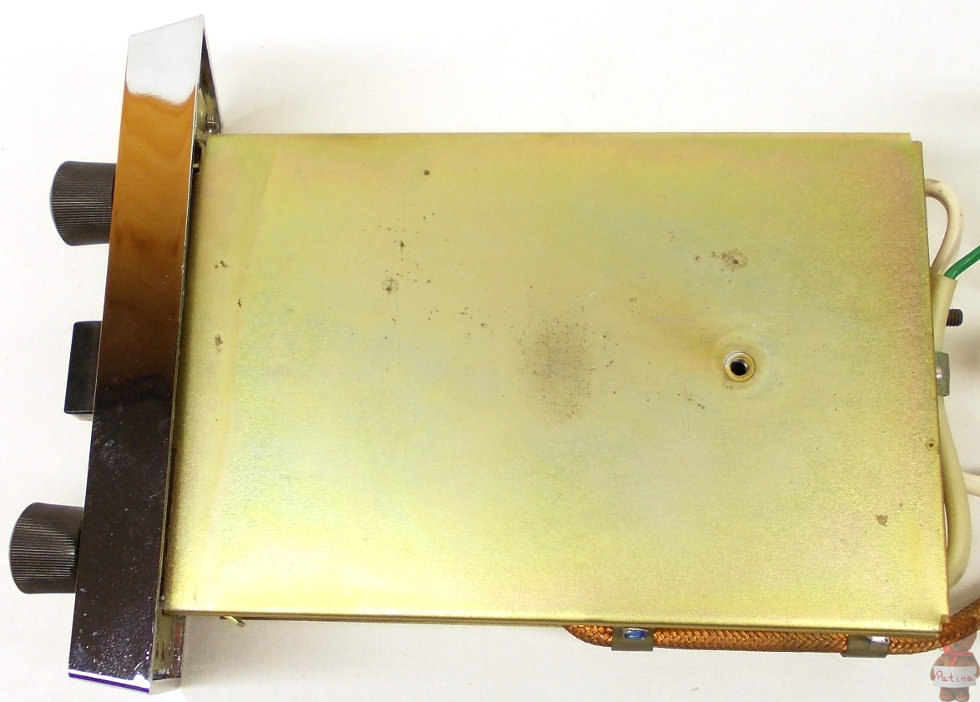

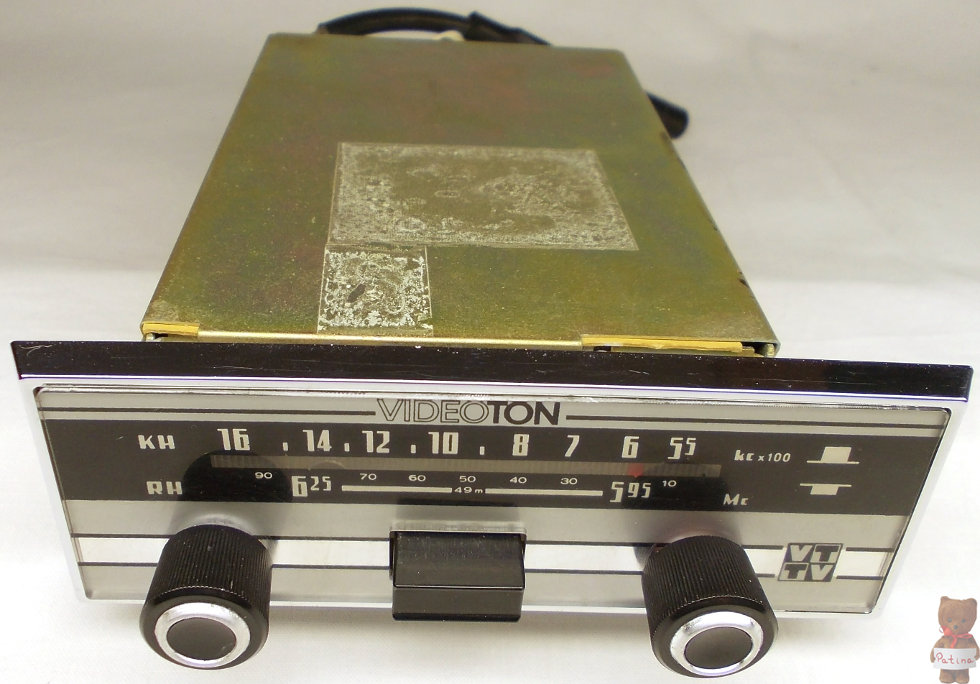

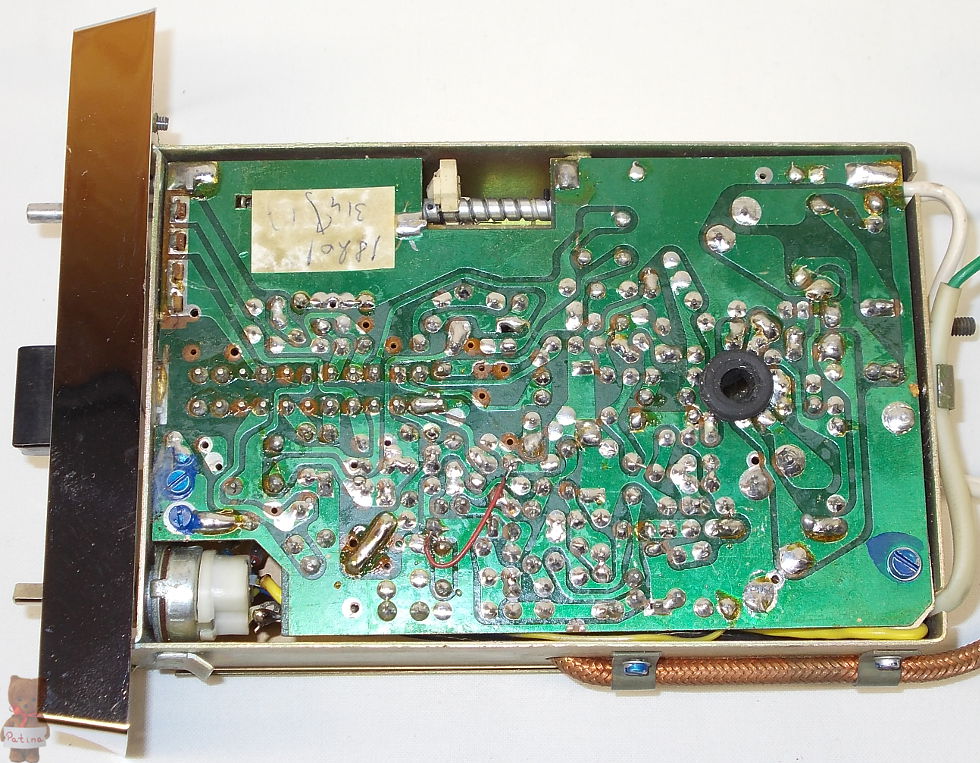

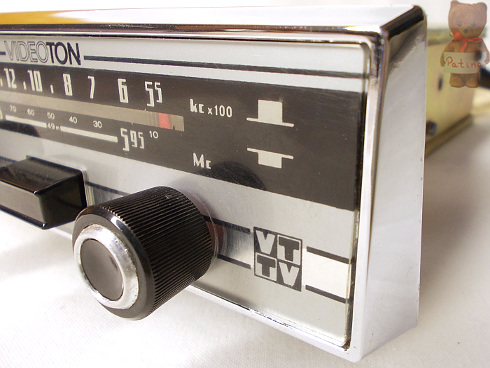

Első készülék, későbbi kiadás:

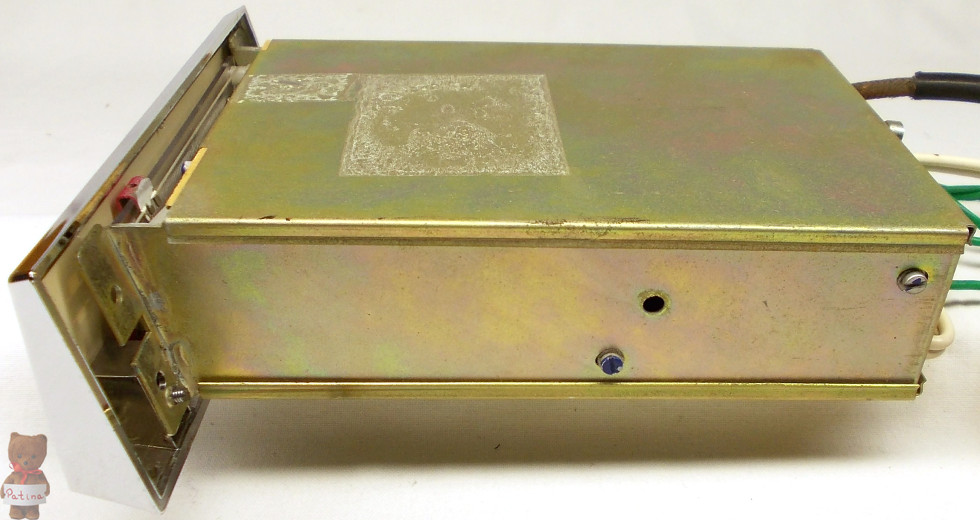

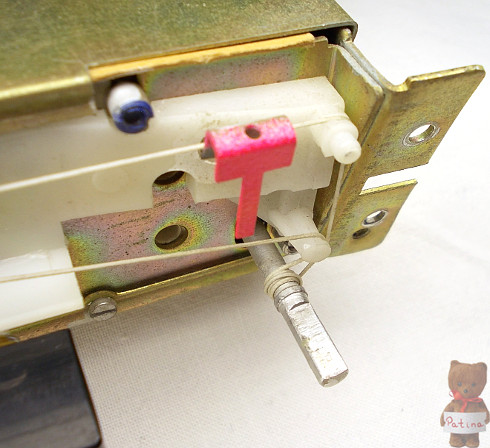

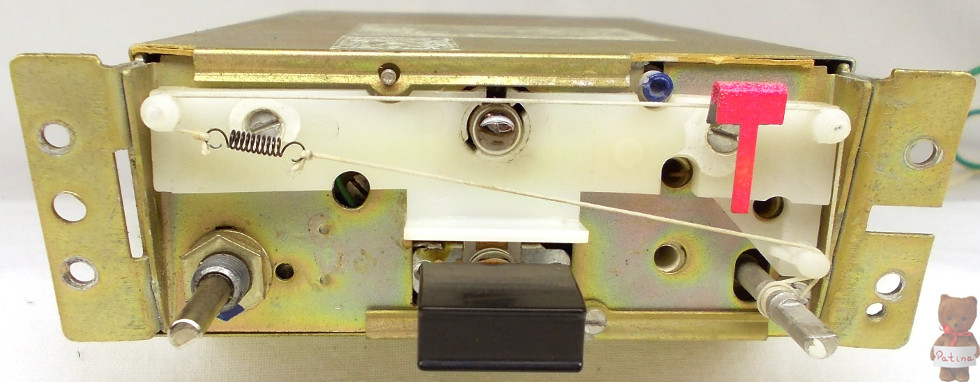

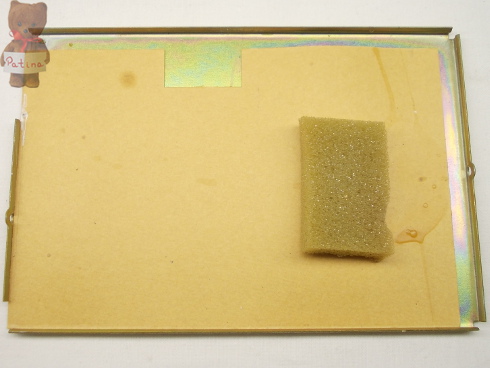

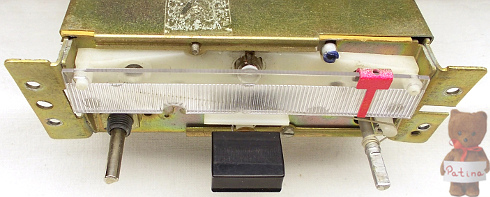

A trimmer kondenzátor az előlap mögött illetve a fedőburkolat
belseje:

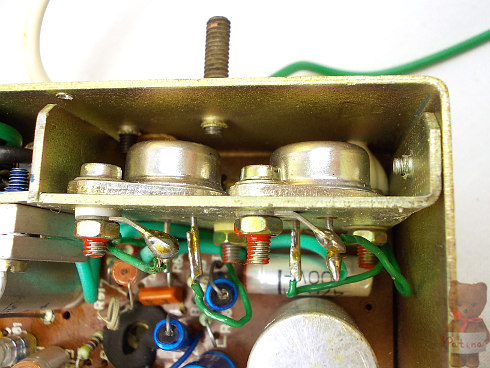

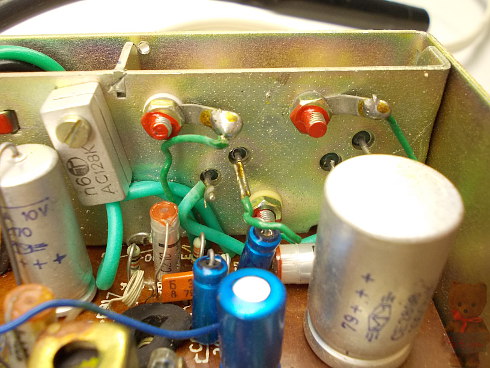

A végtranzisztorok:

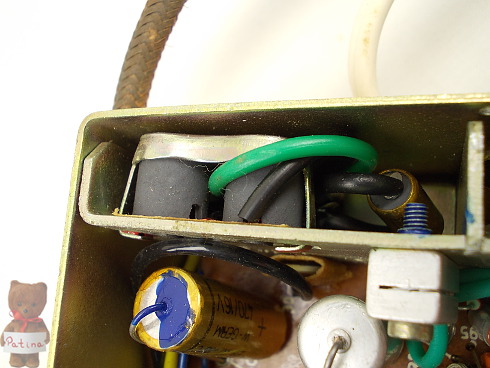

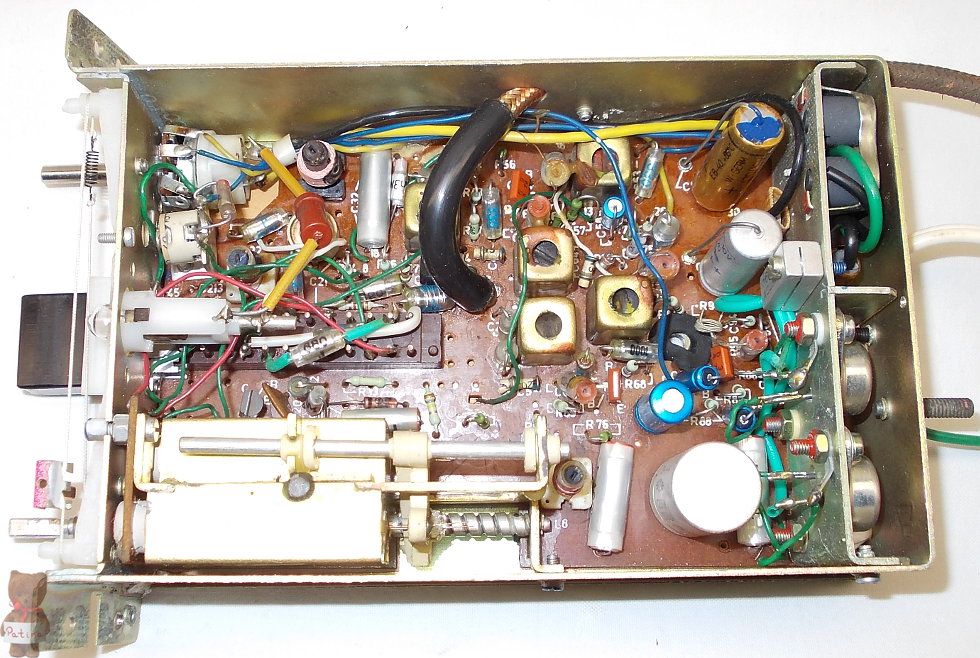

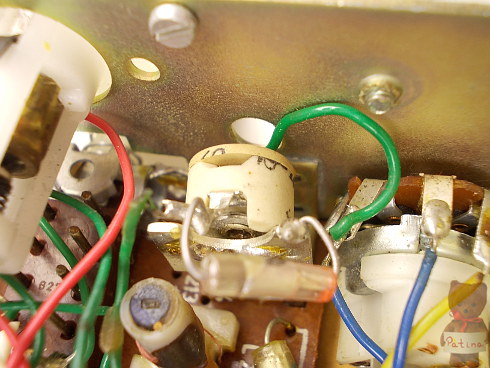

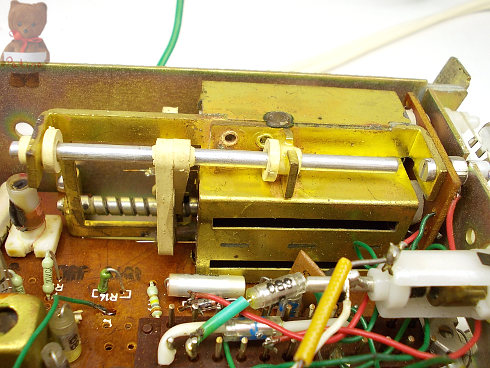

Balra a variométer egysége. Jobbra a tápfeszültség kétfokozatú
szűrője. Sokszor azonban ez nem volt elég a zavarmentes vételhez:

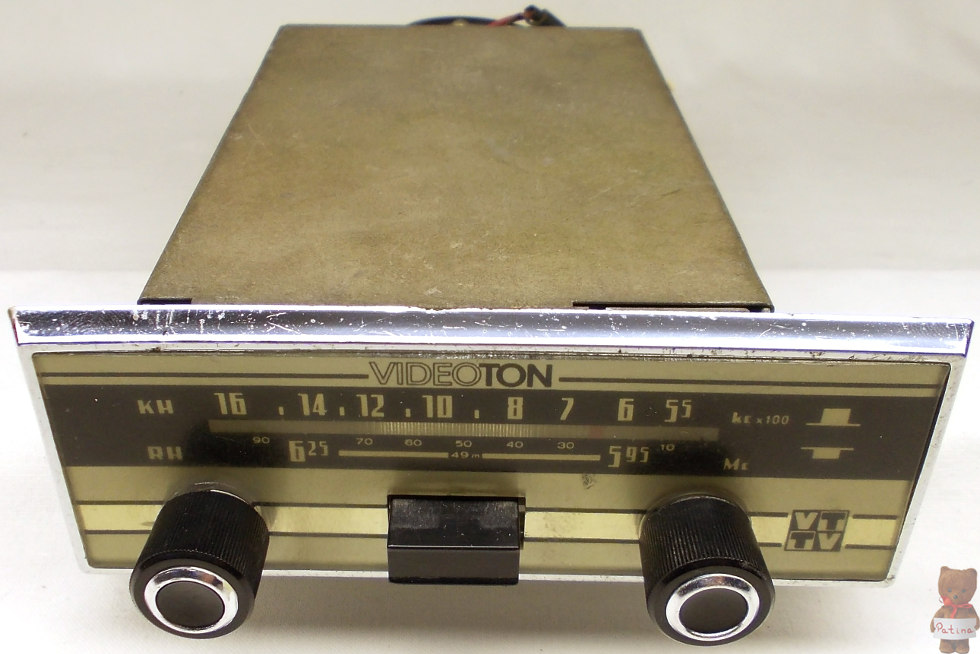

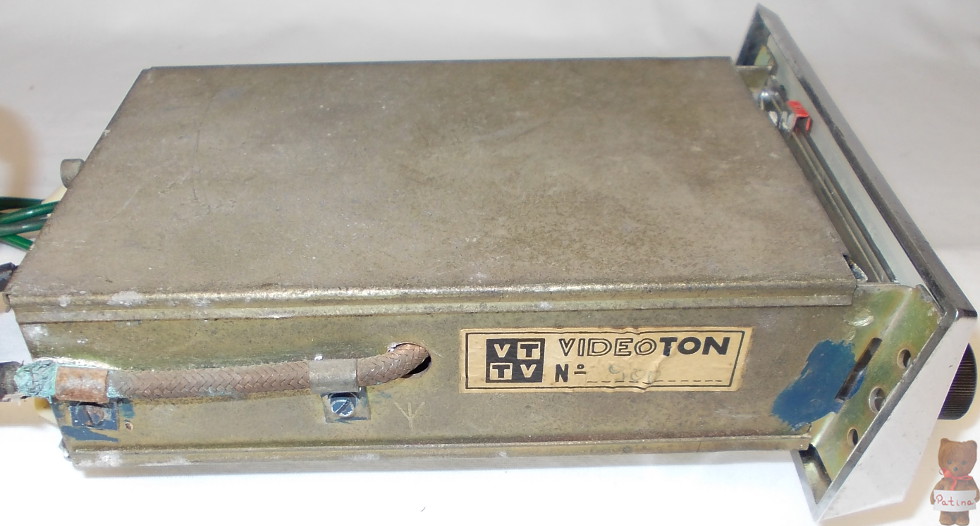

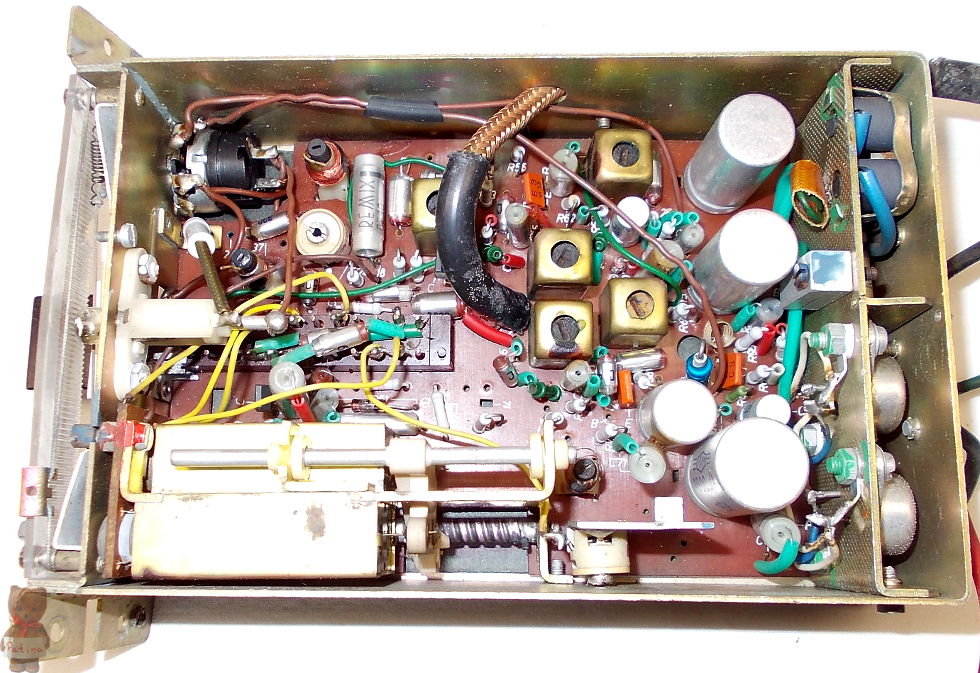

Második készülék, korai széria:

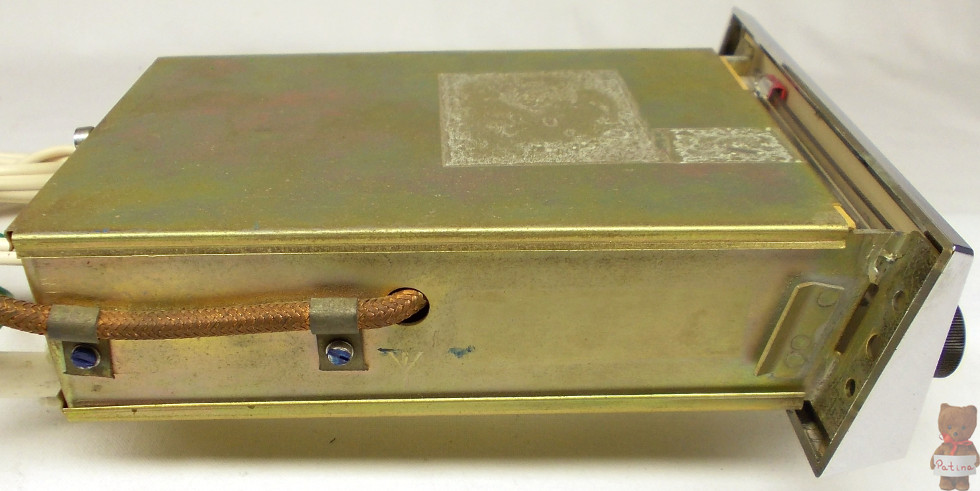

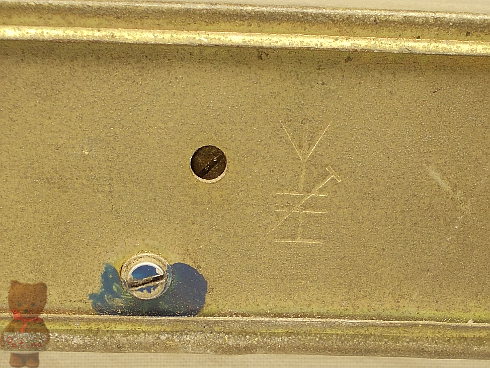

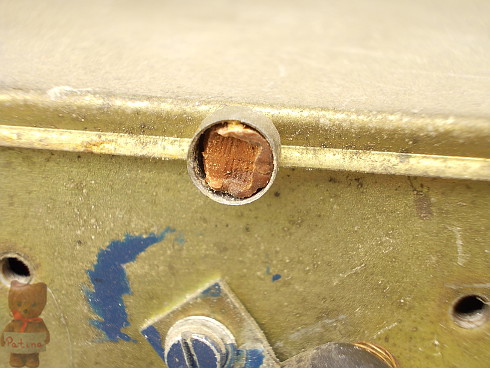

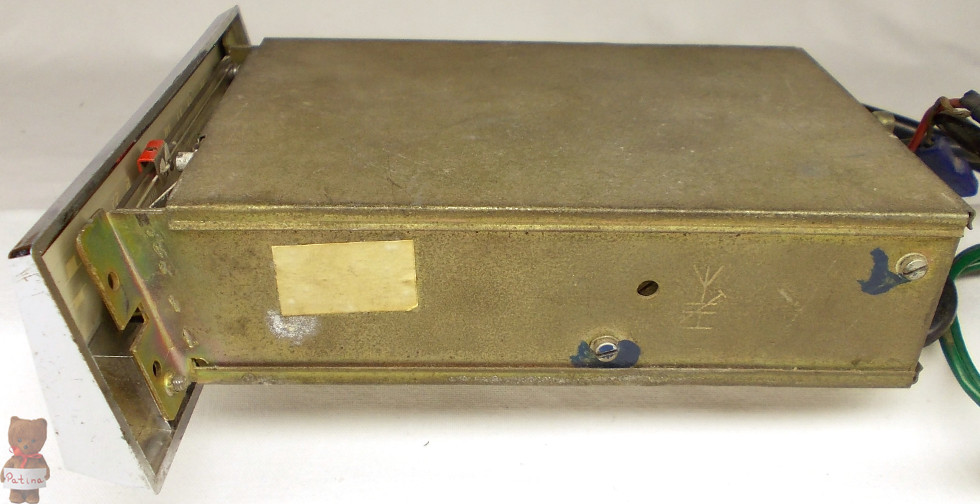

Balra a trimmer kondenzátor a készülék oldalán. Jobbra a gyári
mintás viaszdugó a fedélburkolat csavaron:

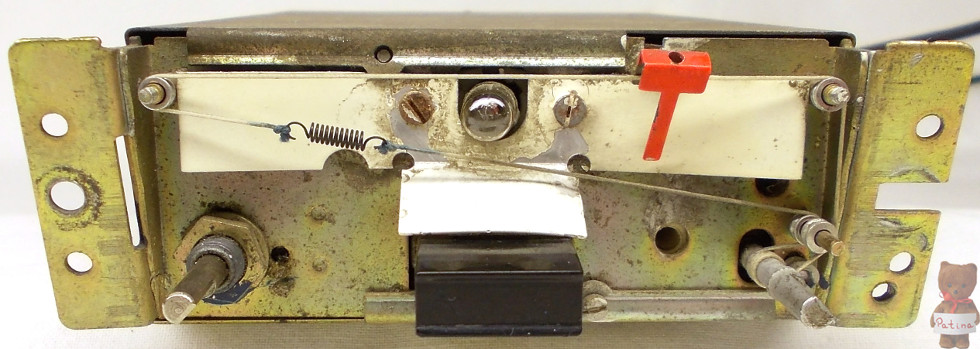

Összehasonlító képeken a régebbi és az újabb széria:

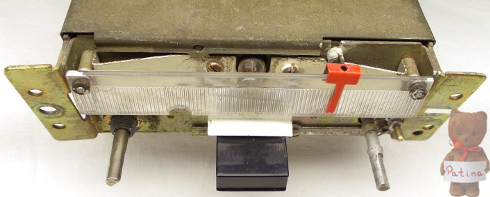

Donor készülék a korai verzió szemléltetéséhez:

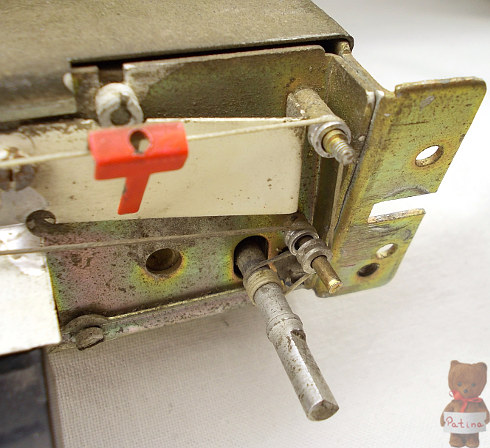

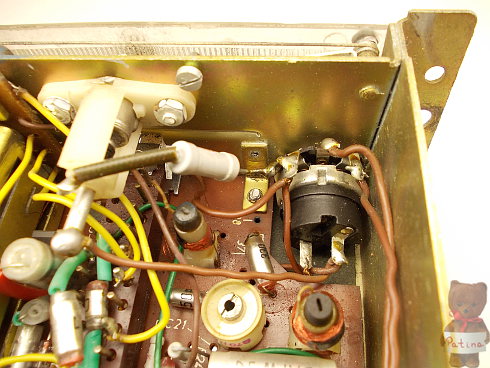

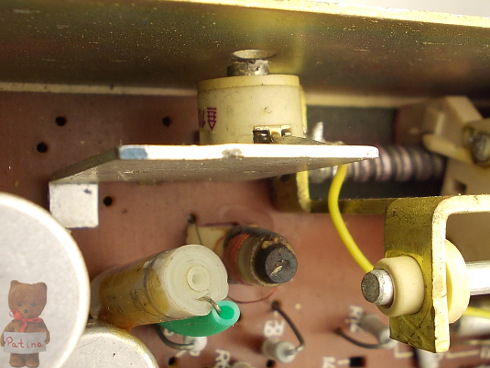

Az előlap mögött egy tartófül van némi üres hellyel a potméter
mellett, a hangoló kondenzátor még a készülék oldalán található. Nehezen
elérhető, ha már beépítésre került a készülék:

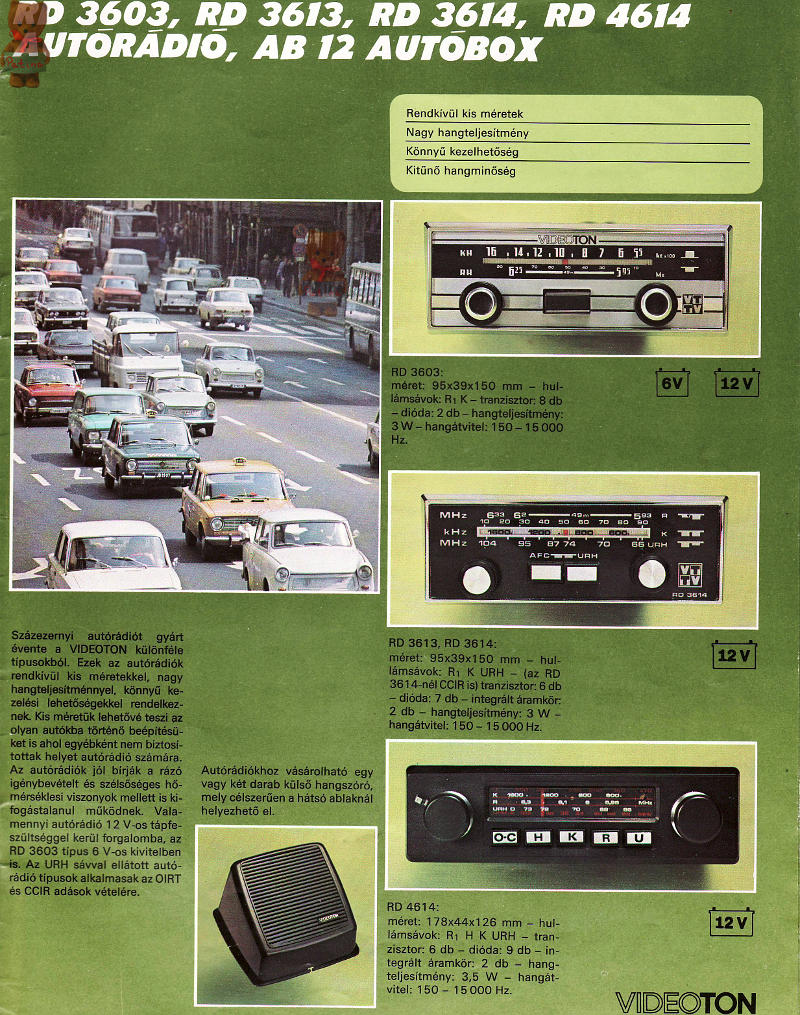

Autórádió kínálat a Videoton 1978-as
katalógusában:
