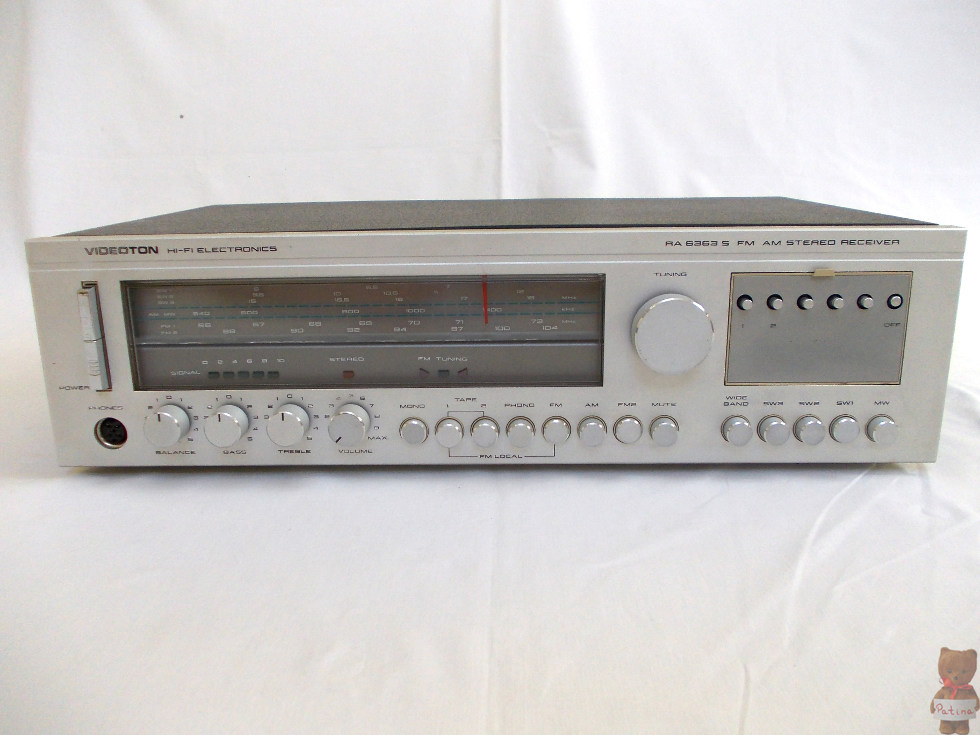

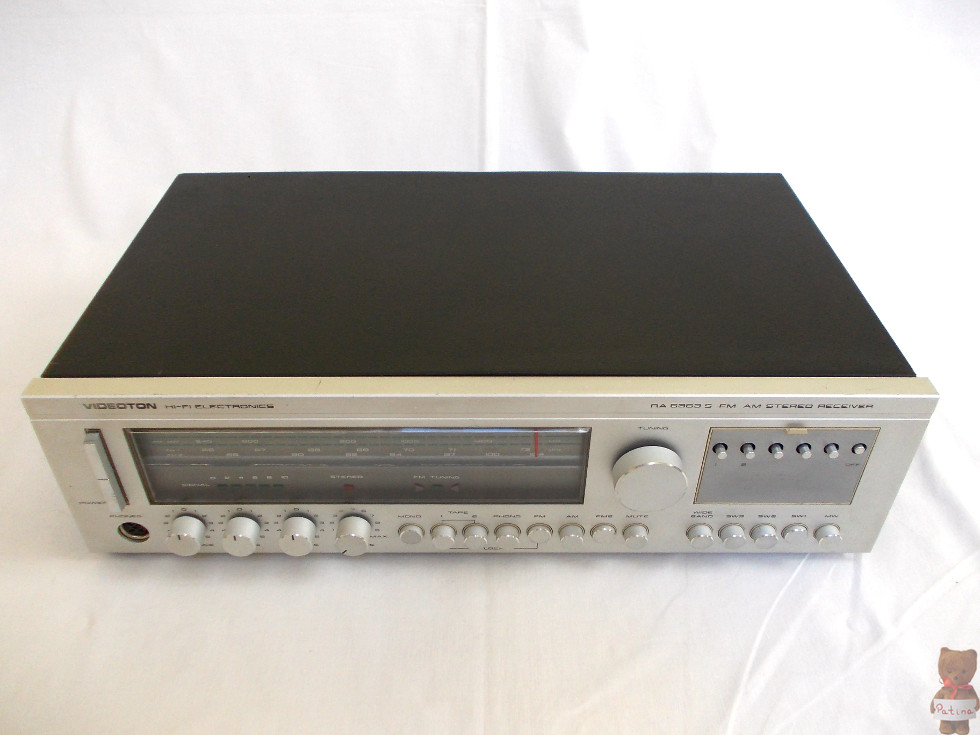

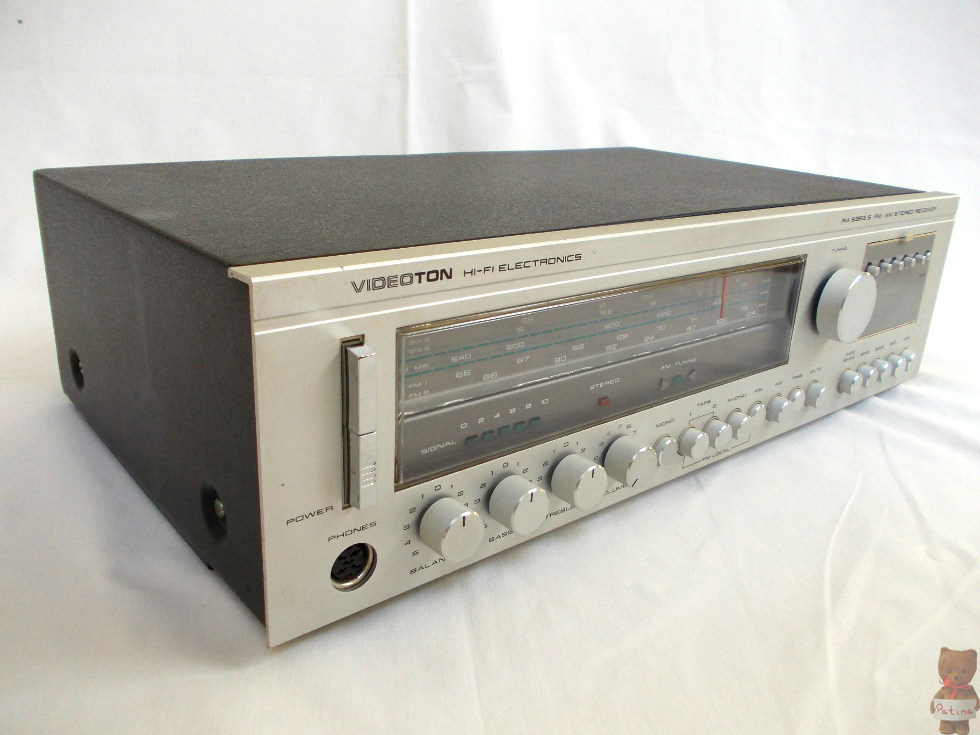

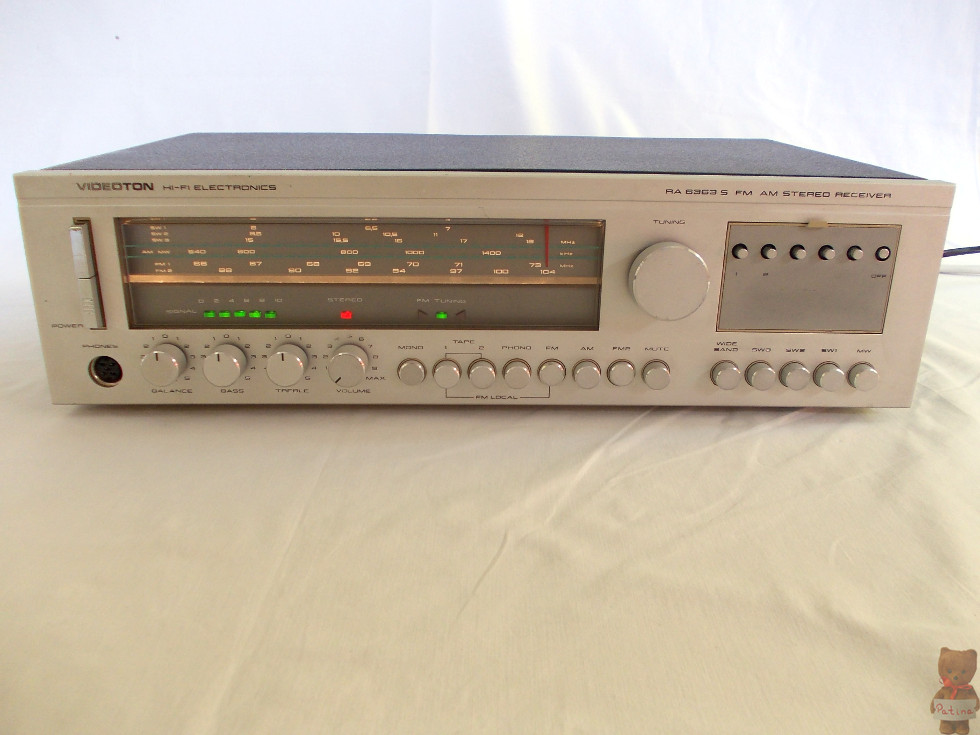

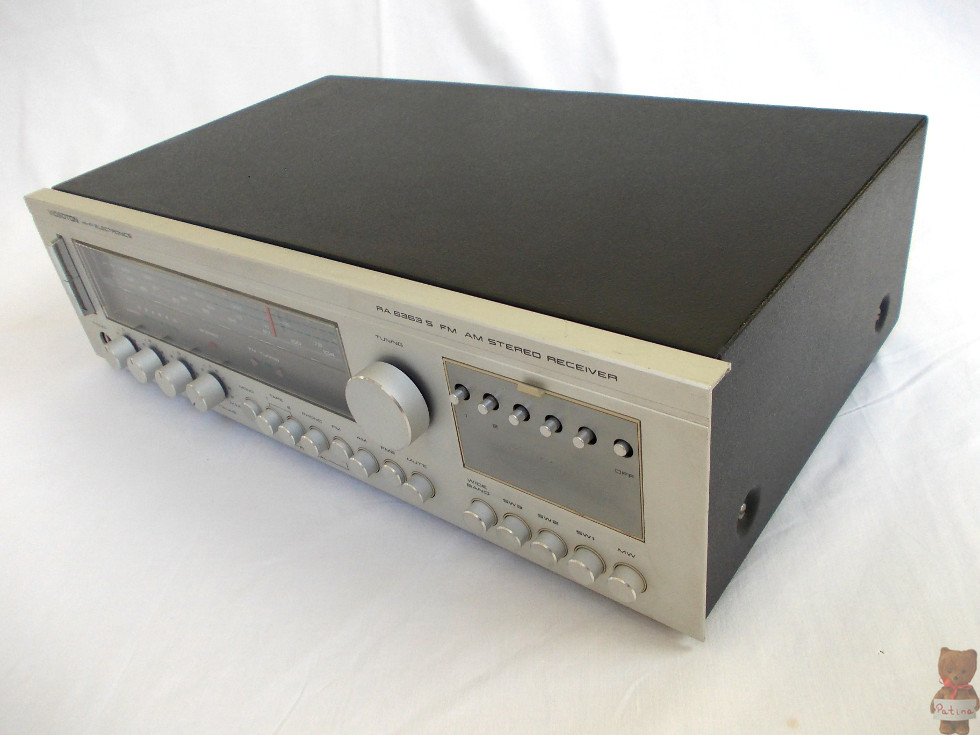

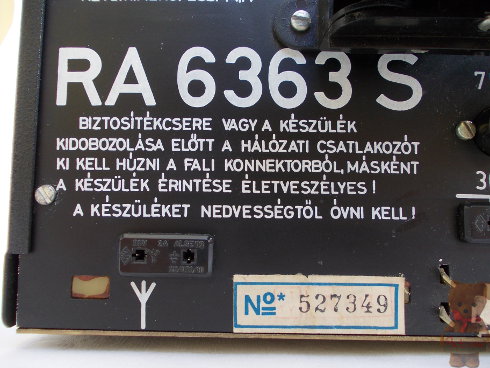

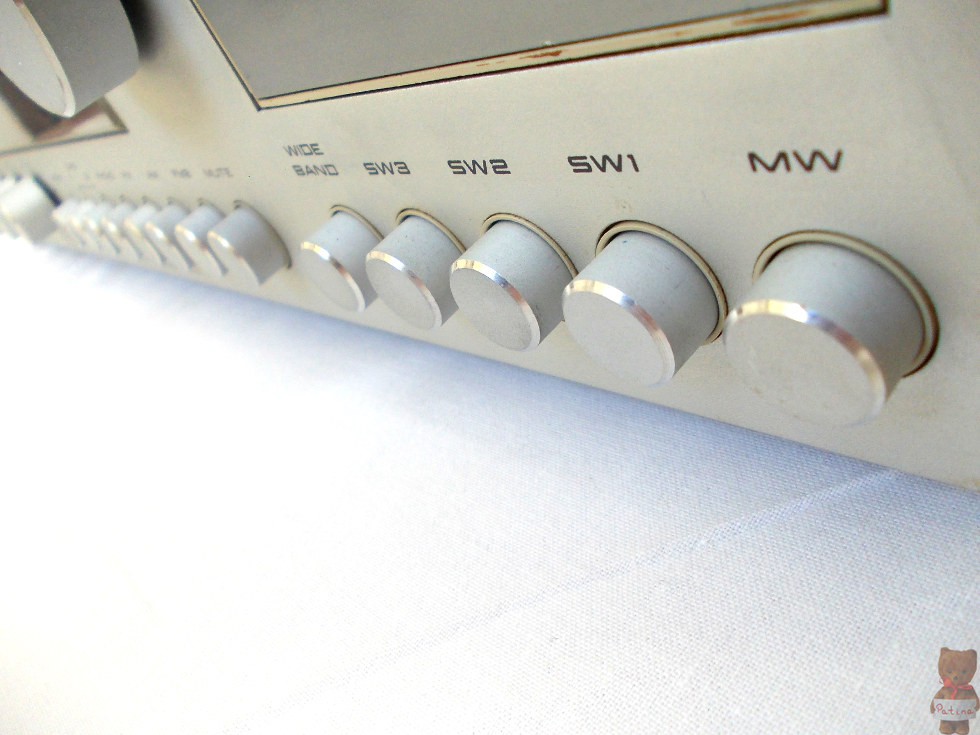

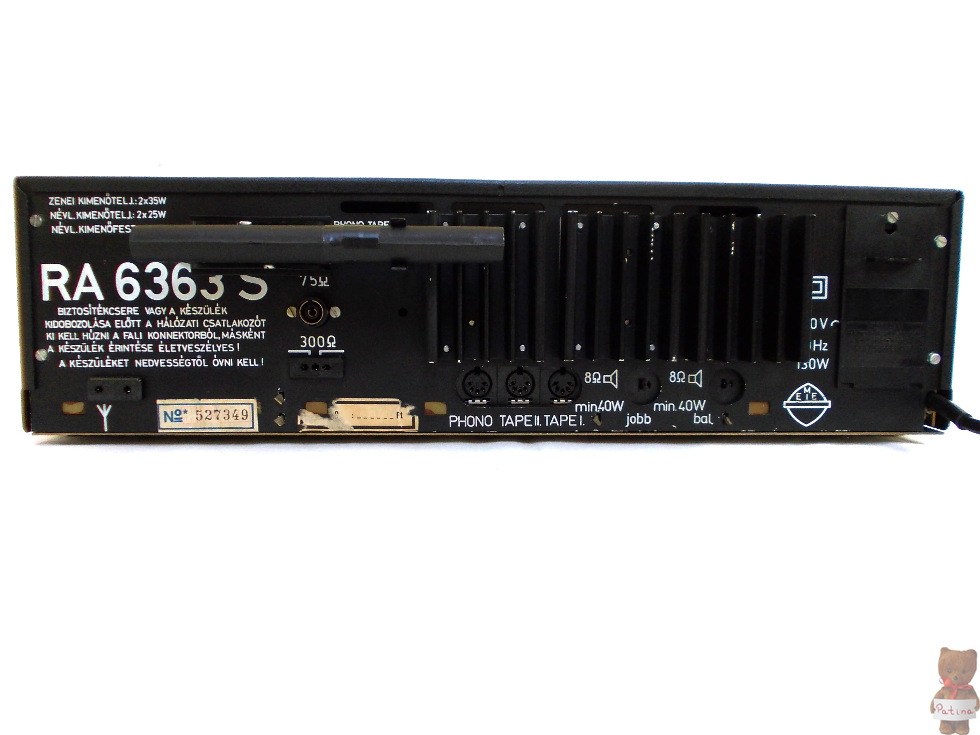

Videoton RA 6363 S

Videoton RA 6363 S
Gyártó	Videoton Elektronikai Vállalat
Származás	Magyarország
Év	1986

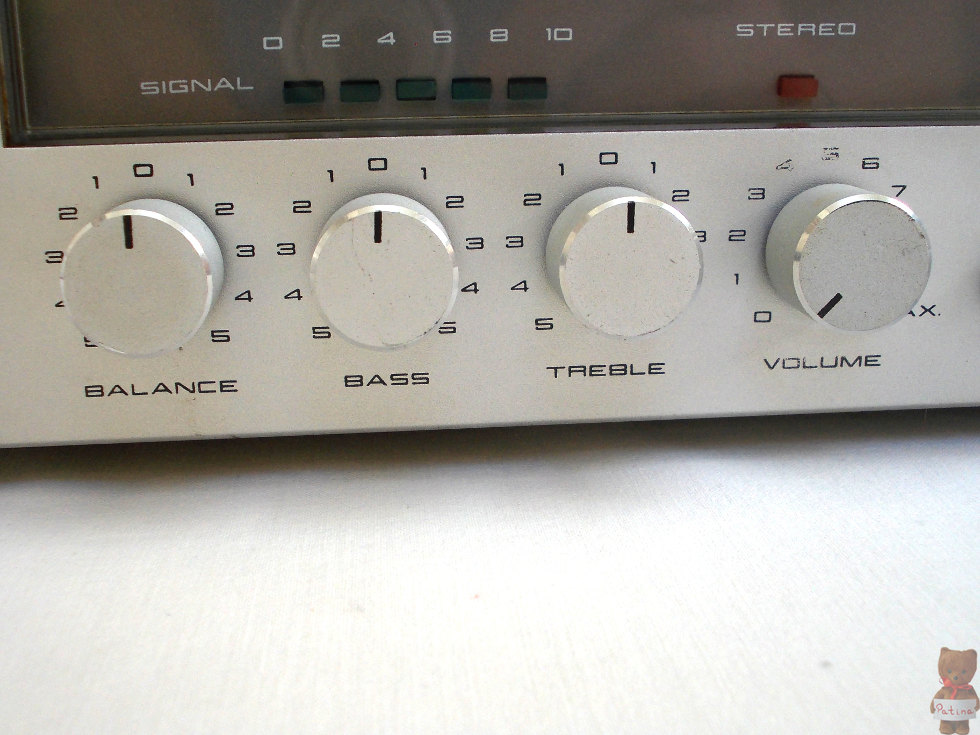

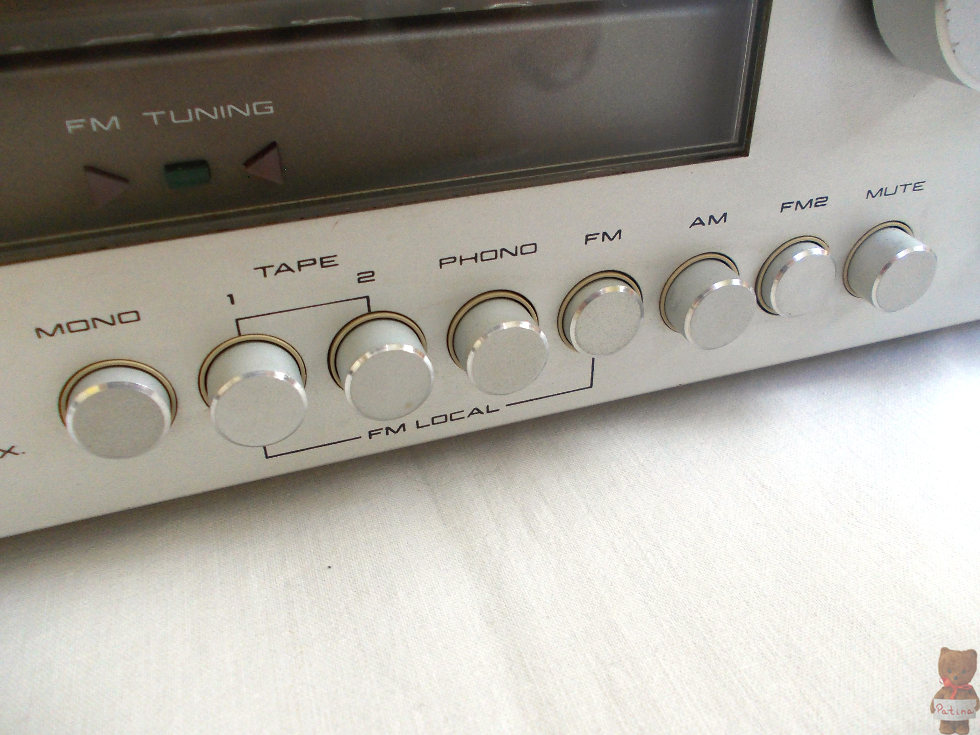

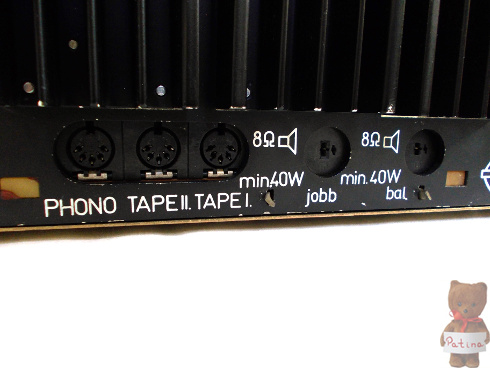

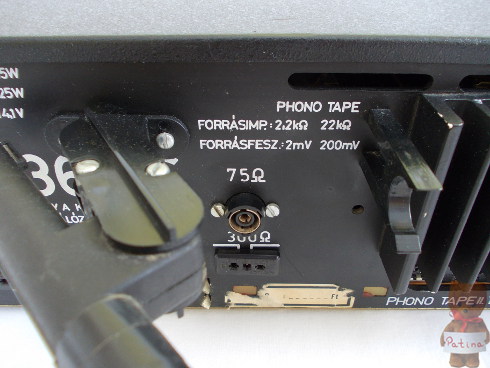

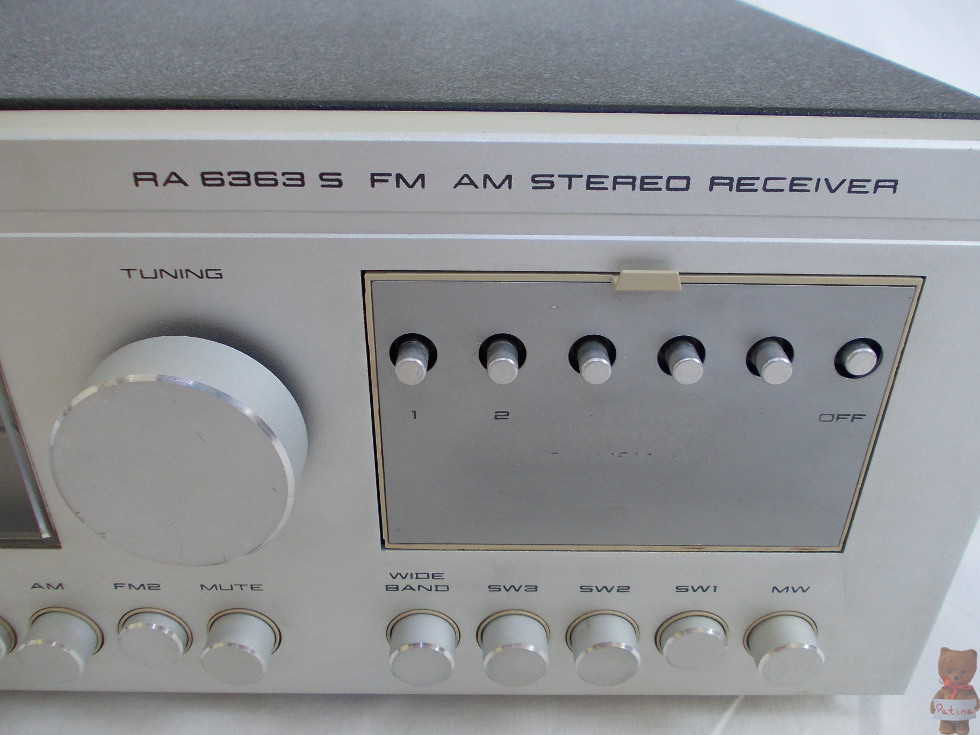

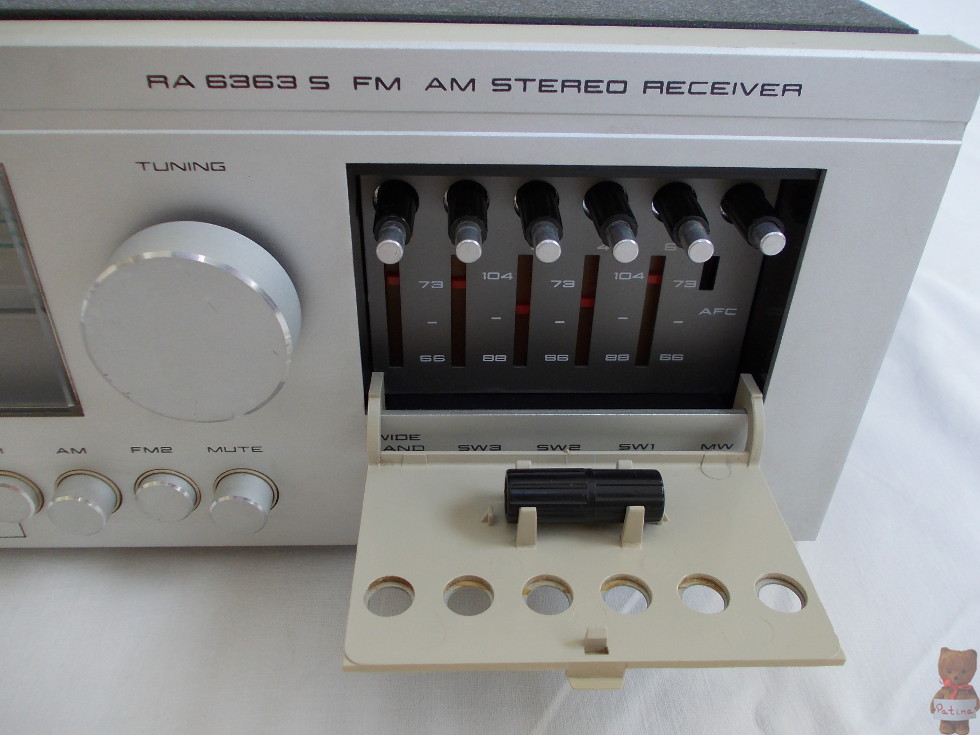

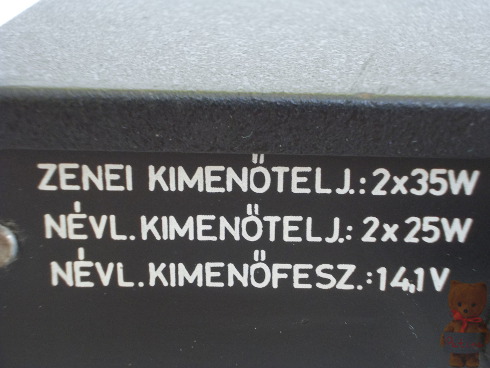

Jellemzők	Hi-Fi sztereo modul felépítésű rádiós erősítő K, R1, R2, R3, URH (66-73 és 88-104 MHz) hullámsáv vételére alkalmas. 9 db integrált áramkört, 44 db tranzisztort, 42 db diódát tartalmaz. Hangerő szabályzó, balansz, magas és mély hangszínszabályzóval ellátva. AFC, szélessáv, zajzár áramkört tartalmaz. Sztereo adást jelző LED-et, térerősségjelzőt tartalmaz. FM sávokon 5 adót lehet előre behangolni, majd gombnyomással kiválasztani. Bemenetére 2 db sztereó magnót, mágneses lemezjátszót csatlakoztathatunk. A rádióból vagy lemezjátszóról magnóra tudunk felvételt készíteni illetve a két magnó között átjátszani. Teljesítményfelvétel: kivezérlés nélkül: 30 W; teljes kivezérlésnél: 130 W. Rádiófrekvenciás adatok: Érzékenység antennáról: KH: ≤200 μV; RH: ≤100 μV, URH mono: ≤1,9 μV; URH sztereo: 40 μV. Szelektivitás: Széles sáv: KH: 36 dB; RH1: 30 dB; RH2-RH3: 28 dB. Keskeny sáv: KH: 18 dB; RH1: 14 dB; RH2-RH3: 12 dB. URH: 40 dB. Tükörszelektivitás: KH: 30 dB; RH1: 14 dB; RH2: 8 dB, R3: 4 dB; URH: 54 dB. KF zavararány antennáról: AM: 46 dB; FM: 80 dB. Frekvenciaátvitel: AM sávon: 100-2.200 Hz (keskeny sáv); 100-4.500 Hz (széles sáv); FM sávon: 50-15.000 Hz (-3 dB). Harmonikus torzítás FM sávon: ≤1%. Jel-zaj viszony: AM sávon: ≥45 dB; FM sávon: ≥55 dB. Áthallási csillapítás FM sávon sztereo vételnél: 1 kHz-en: ≥30 dB; 10 kHz-en: ≥20 dB. Pilotjel-elnyomás: ≥46 dB. Demodulációs torzítás: AM sávon: 3%; FM sávon: mono 1 %; sztereo: 1,5 %. AM-jel elnyomás FM sávon: 38 dB. Segédvivő-elnyomás: ≥56 dB. A zajzárkapcsoló hatásossága FM sávon: ≥40 dB. Hangfrekvenciás adatok: Frekvenciaátvitel: magnetofonról ±1,5 dB esetén: 10-40.000 Hz; mágneses lemezjátszóról ±2 dB esetén: 40-30.000 Hz.. Jel-zaj viszony: magnóbementet: ≥52 dB; mágneses hangszedő bemenet: ≥46 dB. Áthallási csillapítás: ≥40 dB (1 kHz); ≥30 dB (10 kHz). Intermodulációs torzítás: 0,2%. Teljesítmény sávszélesség: 40-20.000 Hz. Harmonikus torzítás: magas szintű bemenetekről mérve 0,5 V, 1 kHz: 0,1 %; alacsony szintű bemenetről mérve 5 mV, 1 kHz: 0,15 %. Kimeneti teljesítmény: 2x25 W szinuszos, 2x35 W zenei.
Méret	440x240x115 mm; 10 kg.

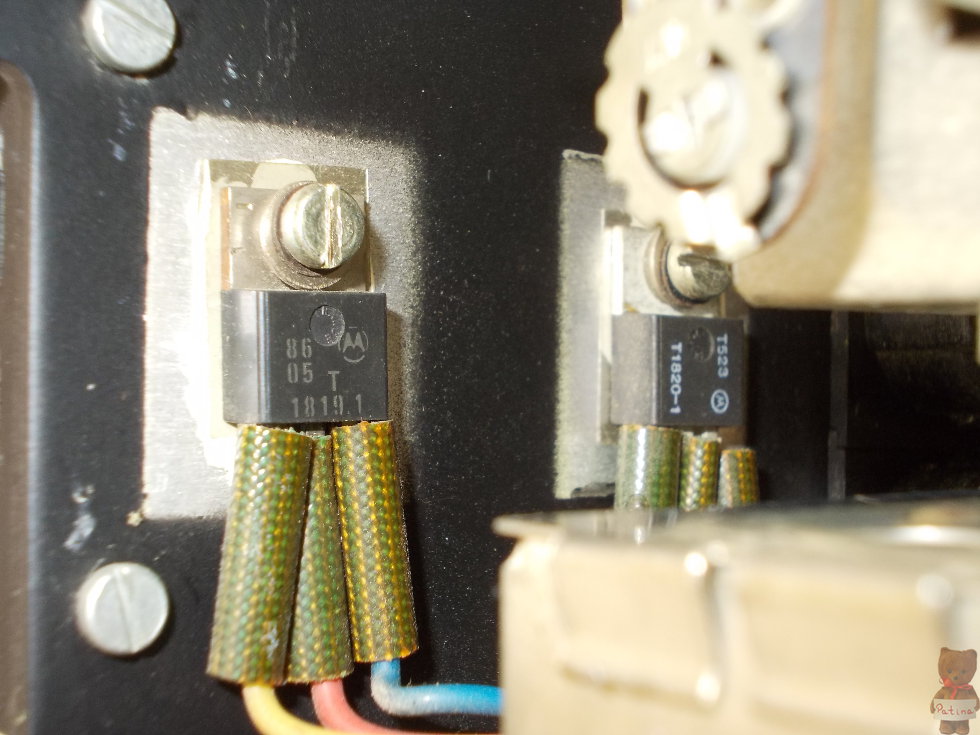

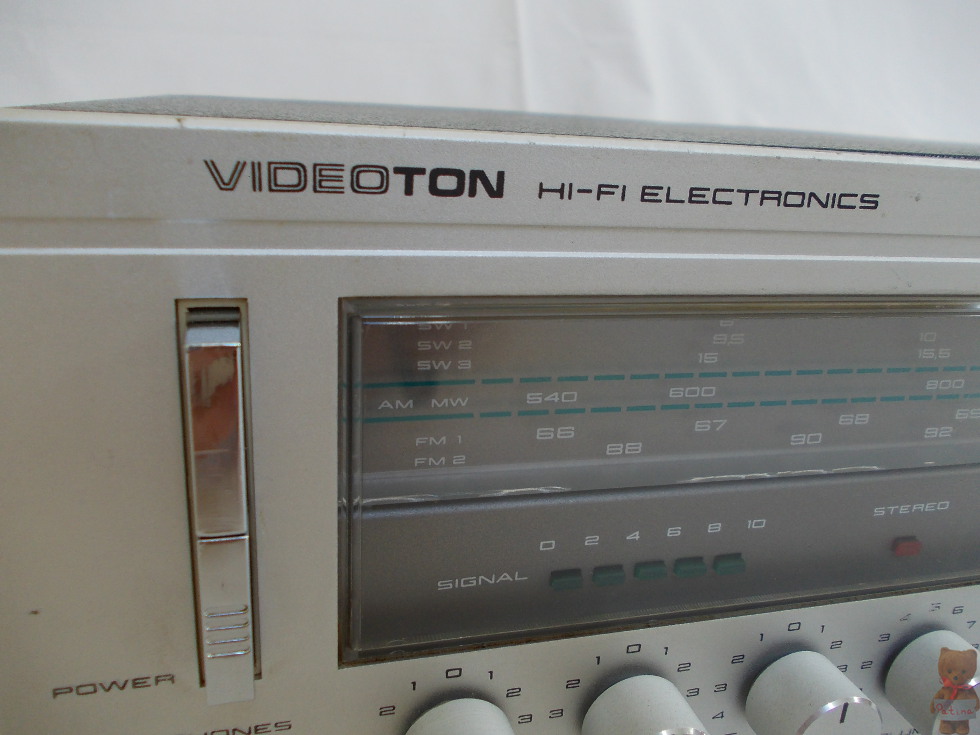

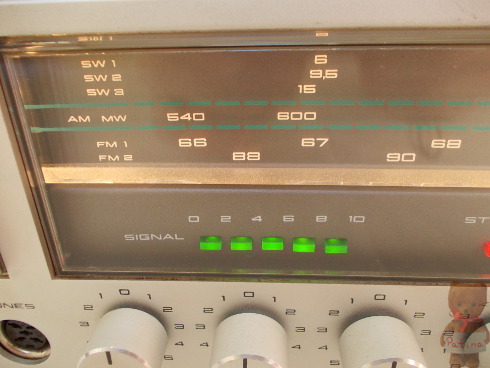

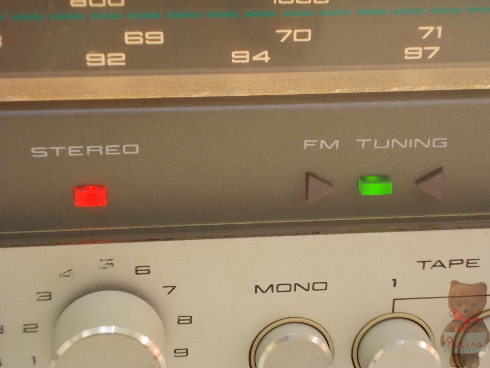

Egyéb	Az 1983-ban piacra került RT-302 jelű kis Hi-Fi torony rádiós erősítője. Akai AP-D 210/C lemezjátszó, Akai CS-F 210 magnó, DC 2050 E hangfalak, SA-7 állvány tartozott a második generációs toronyhoz. Nyomógombjainak megérintésekor egy elektronika elnémítja a végfokok bemenetét, így nem jut zaj a hangfalakra kapcsoláskor. A végtranzisztorok eredetileg Motorola TE1819 és TE1820 típusok, amik a BD 243B, BD 244B megfelelői. Elődje az RA 6360 S volt, amihez képest több ponton módosították a külsőt és az elektronikáját is. Külsőleg a hálózati kapcsoló kerek gombról szögletesre váltott, aminek a felső fele csak dísz, fixen rögzített. A térerősség-jelző Deprez-műszert LED sorra cserélte. A hangolásjelző és sztereo vételt jelző kerek LED-ek szögletesre változtak. Az előddel ellentétben minimum 8 ohmos hangfalak szükségesek hozzá. Nagy népszerűségnek örvendett egy olyan korban, amikor nem nagyon volt más választása a vevőnek, ha egy kicsit is igényesebb zenehallgatást szeretett volna megvalósítani józan ésszel felfogható mennyiségű pénzért cserébe. A legyártott példányok nem kevés része túlélte a változó idők viszontagságait és máig szolgálnak kisebb-nagyobb sikerrel. Azonban rendelkezik néhány típushibával a modell. A bemenő fokozata túl nagy jelet kap, ami miatt már 2/3 hangerőnél megjelenik a kimeneti jelalak négyszögesedése. A loudness funkciója nem kapcsolható ki. A fiziológiai hangerőszabályzás túlzott mélykiemelése miatt erőteljes hangzást produkál már alacsony hangerőn is, amit nem minden szomszéd szeret. A némító funkció sokszor hatástalan marad az eloxidálódott rugós érintkezősor miatt, ami a gombok mögé van építve. Ez vonatkozik a hálózati kapcsolóra is. A hiba másik forrása a végfok modulokon lévő BF 244 A típusú FET, ami közvetlenül a bemeneténél van. Később a gyár rájött erre a hibára és más tranzisztorral illetve egy ellenállással módosította a kapcsolást a későbbi típusoknál. De hibás lehet a szabályzó modulon a némító áramkörhöz tartozó BC 337-25 és BC 327-25 jelzésű tranzisztorok is. A mumus azonban az elhangolódó FM tuner lett (és azoknál a típusoknál is, ahol ez a modul használva van). Számtalan elmélet és megoldási kísérlet született a probléma elhárítására a trimmerek ész nélküli cseréjétől kezdve az előírt tápfeszültségek stabilizált beállításán át a műveleti erősítő cseréjéig bezáróan minden előfordulhat. A gyár szintén orvosolni próbálta a hibát. 1986 után gyártott FM modulokon változtatott néhány ellenállás és trimmer értékén. Ezek kevésbé hajlamosak az elhangolódásra. Univerzális megoldás nem létezik. Javítás előtt érdemes megnézni, hogy egyáltalán megvannak-e az előírt feszültségek. Az itt látható példány stabilan tartja az adókat, végfokai javításmentesek. Egy utólagos előerősítőt kellett kiépítenem és bekötni mindent a gyári helyére, hogy visszanyerje eredetiségét.

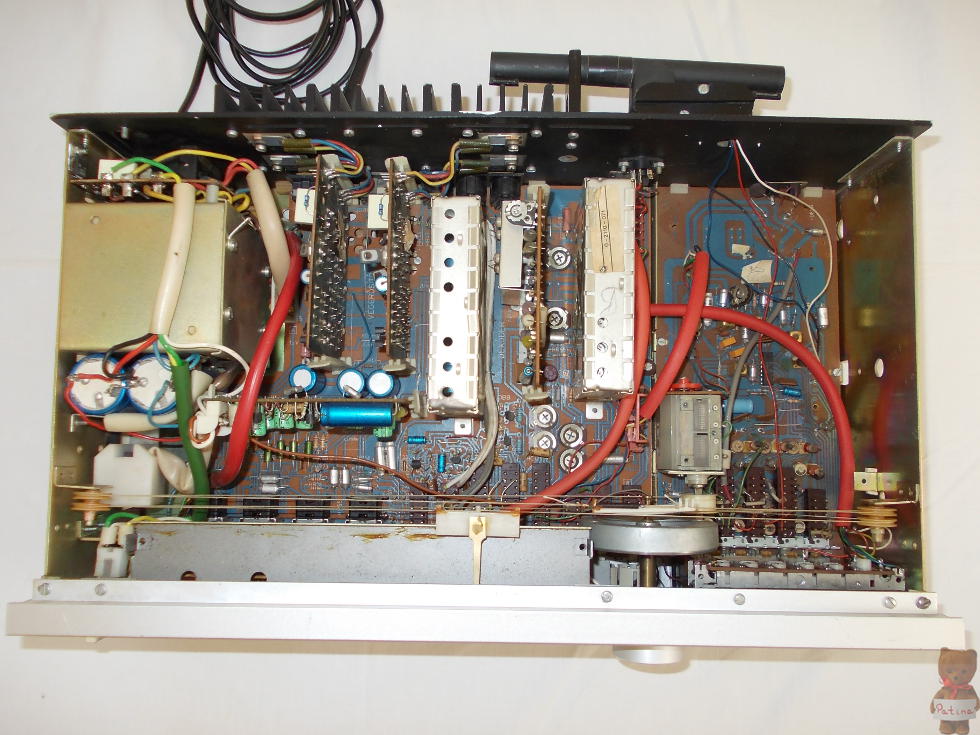

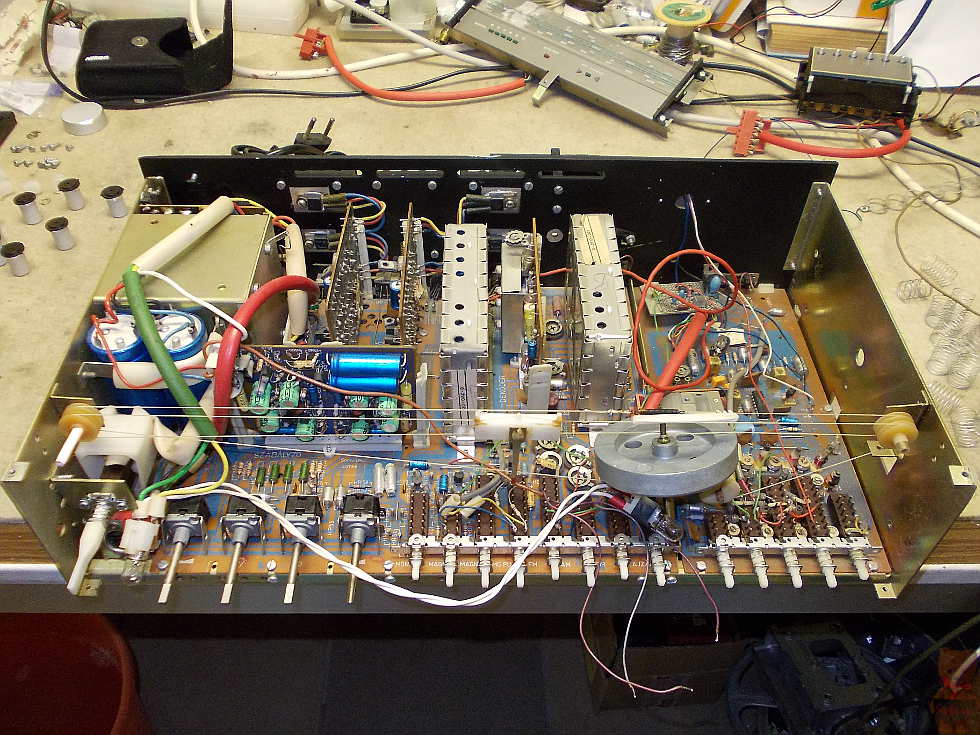

Igényelte a törődést:

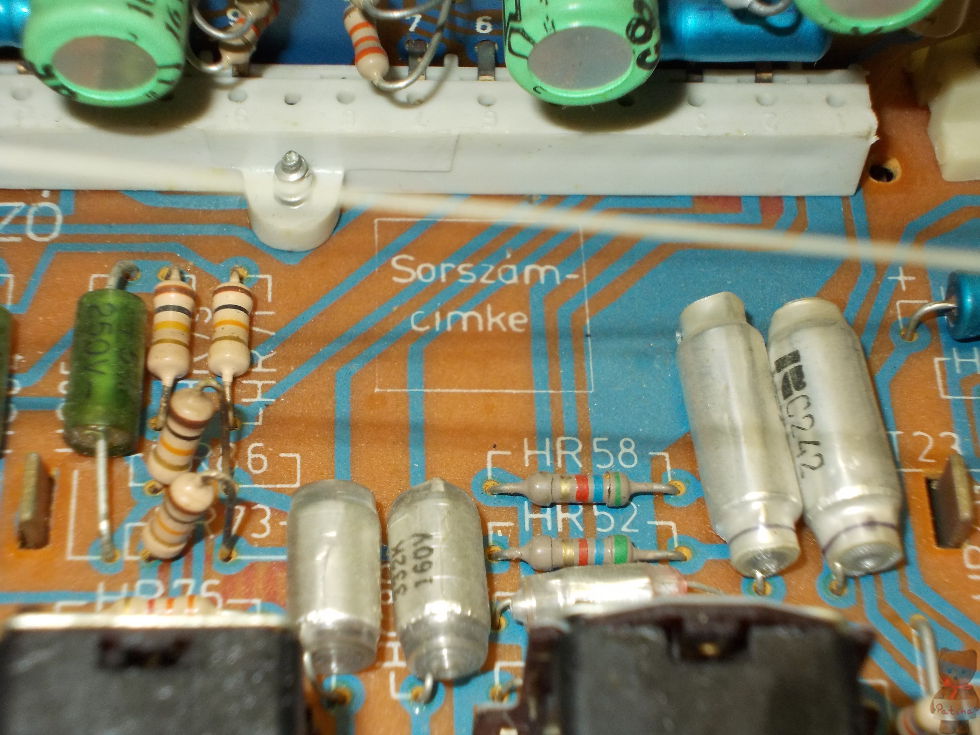

Hopp, egy QC fail a hiányzó címke miatt!
