Gyártó

Villamossági Televízió és Rádiókészülékek Gyára (VTRGy)

Származás

Magyarország

Év

1967

Jellemzők

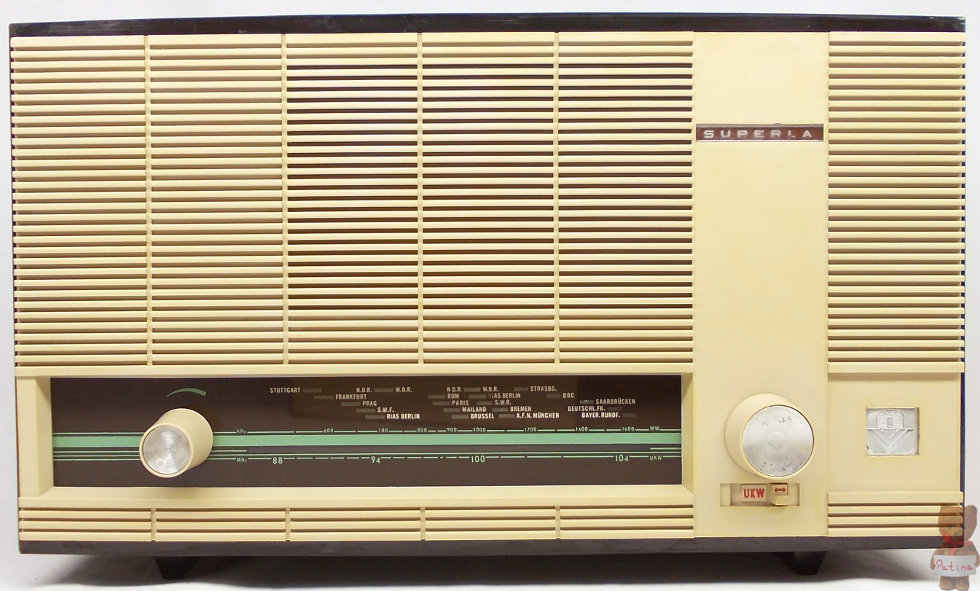

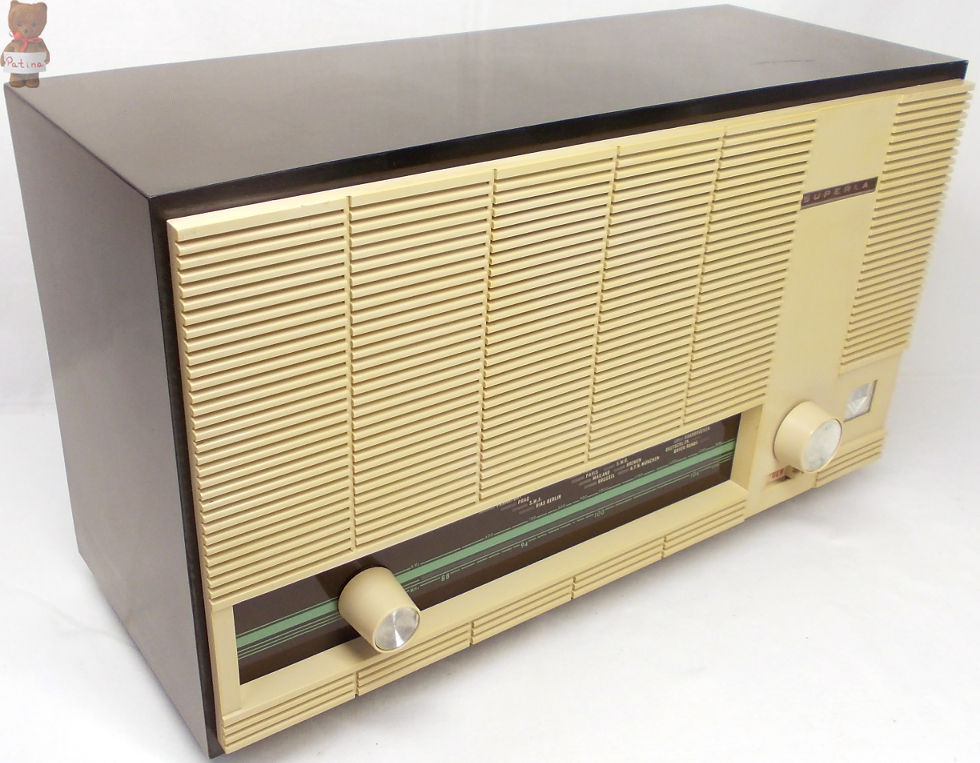

4+1 csővel és 2 db diódával rendelkező asztali kisszuper rádió. Középhullám és URH (88-104 MHz) vételére alkalmas. Hátlapján mindössze antennacsatlakozók vannak.
Érzékenység: KH: 40 μV; URH: 5 μV. Szelektivitás: AM-en ± 9 kHz, FM-en ± 300 kHz elhangolásra: 34 dB. Tükörszelektivitás: KH: 32 dB; URH: 26 dB. KF zavararány: KH: 30 dB; URH: 40 dB. Hangfrekvenciás érzékenység: 10 mV. Hangfrekvenciás átvitel: potméterről - 3 dB-es pontok között: 150-10.000 kHz. 1 MHz-en - 6 dB-es pontok között: 110-2.700 MHz. FM-re 69 MHz-en: 110-12.000 Hz. Kimenő teljesítmény: 1,8 W. Hangfrekvenciás átvitel: 120-7.000 Hz. Teljesítményfelvétel: 45 W.

Méret

400x230x153 mm, 4,6 kg.

Egyéb

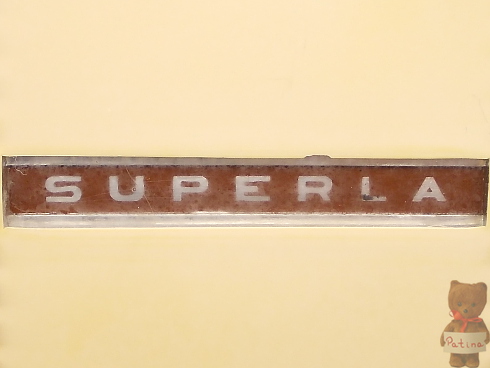

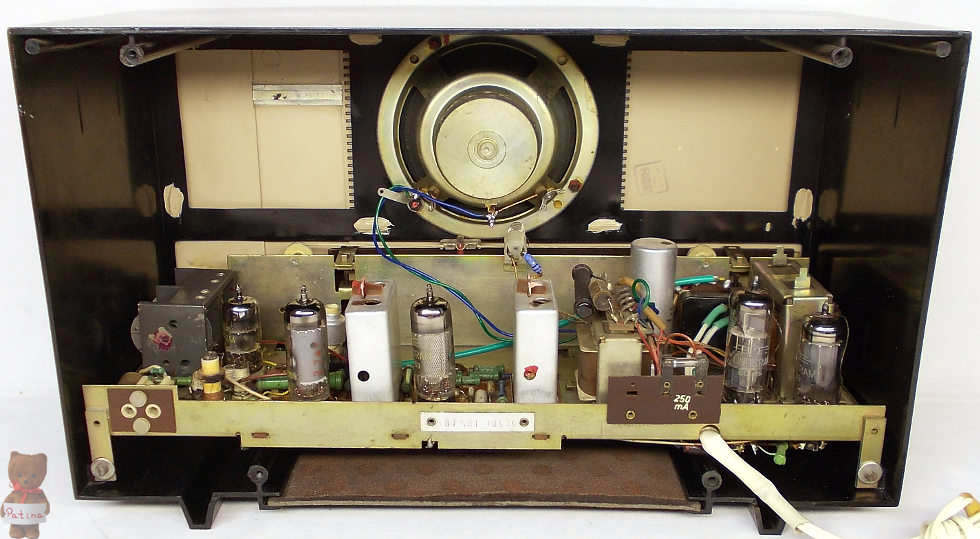

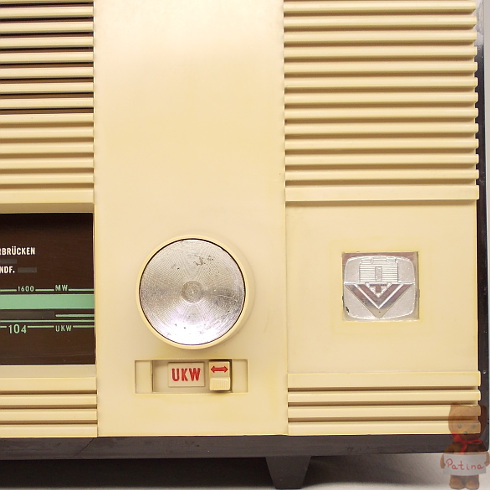

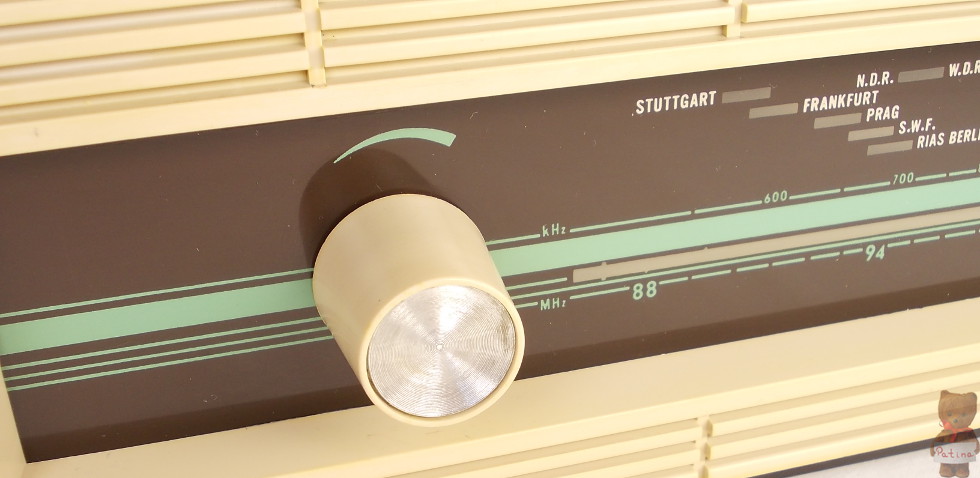

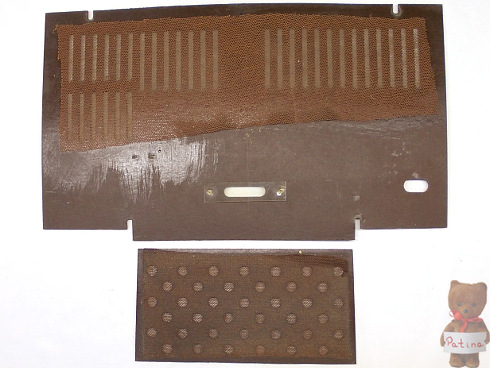

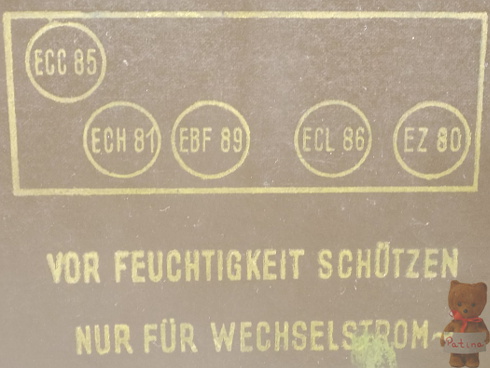

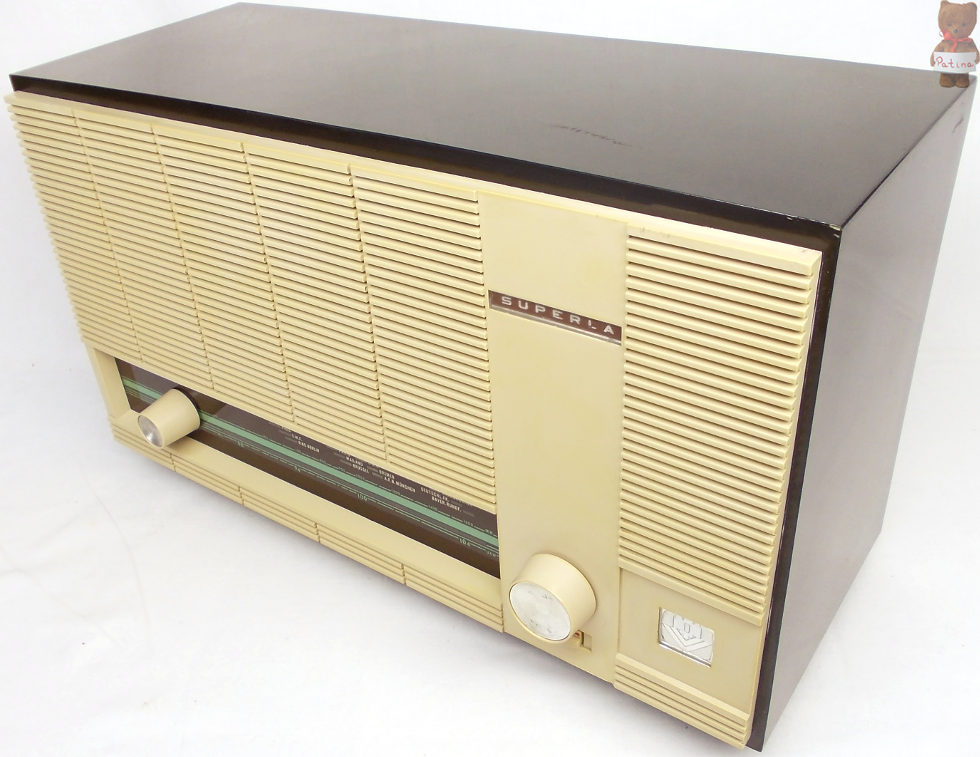

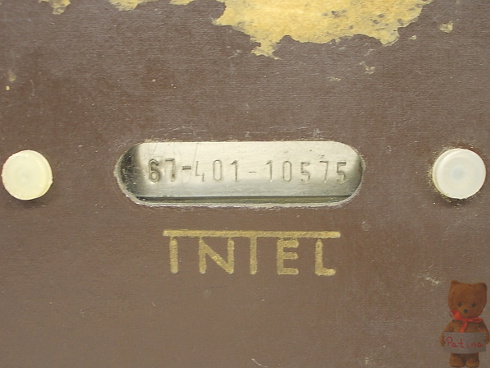

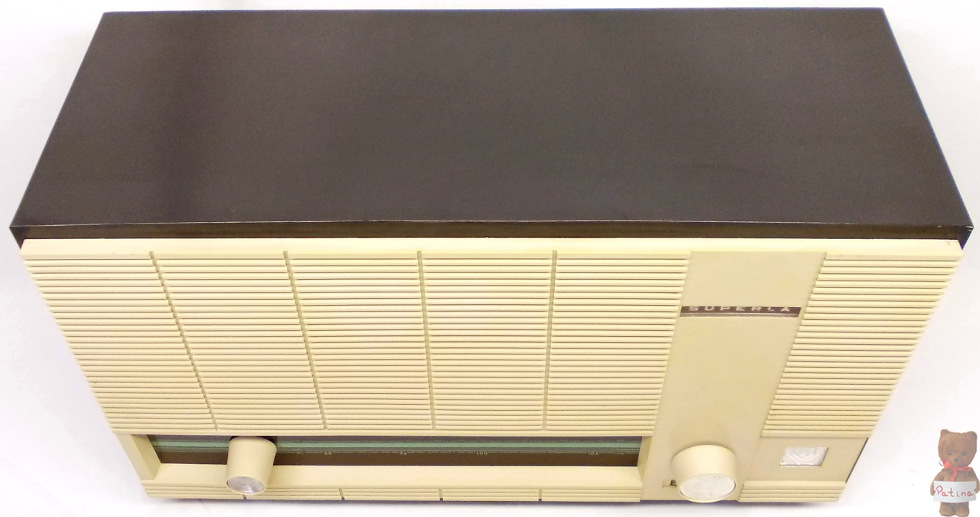

A Superla rádiók minimális példányszámban exportra készültek 1967-ben. Kávája bakelitből van, az előlap hőre lágyuló műanyag. A skála műanyagból készült. A gyár régi logója díszíti az előlapot. Részben nyomtatott áramkörrel épül. Hangszórója 13 cm átmérőjű. A hátlapon az Intel felirat és német nyelvű figyelmeztetések találhatók. Ez a müncheni székhelyű Interelectric jelzése volt. A cég elsősorban távol-keleti és olasz gyártmányú készülékeket forgalmazott saját neve alatt. A hátlap és aljlap belső oldalára sűrű szövésű háló van ragasztva.
OIRT normás FM sávval R 4200 Junior néven létezett. Csak AM sávok vételére képes alapmodell az R 4100 Junior.

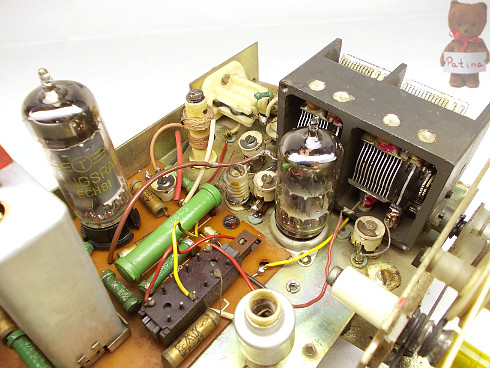

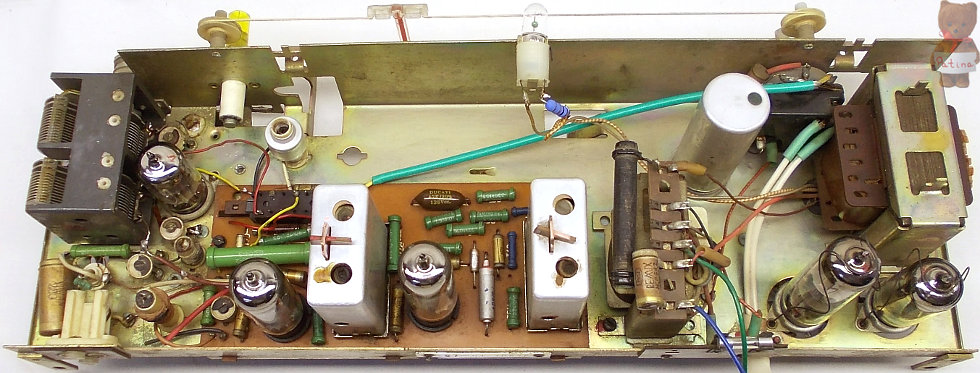

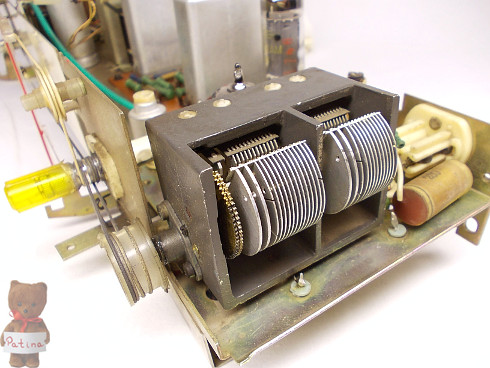

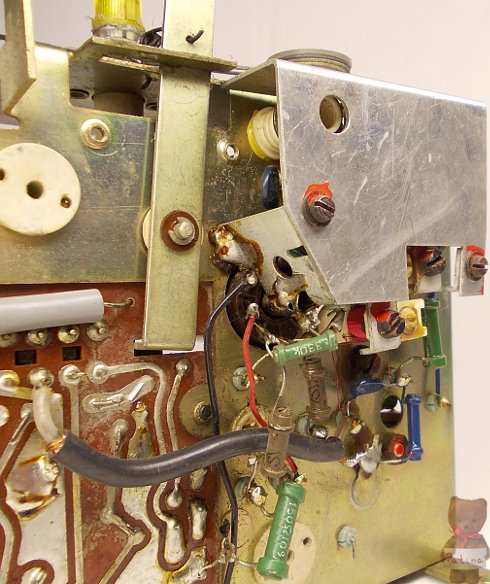

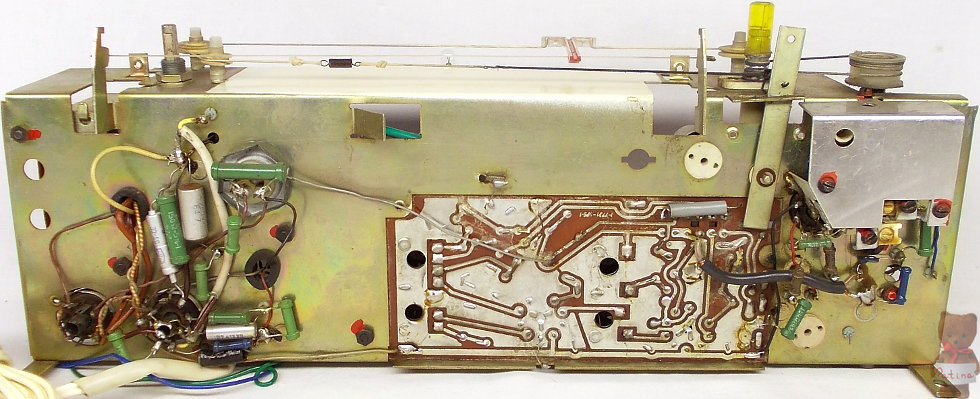

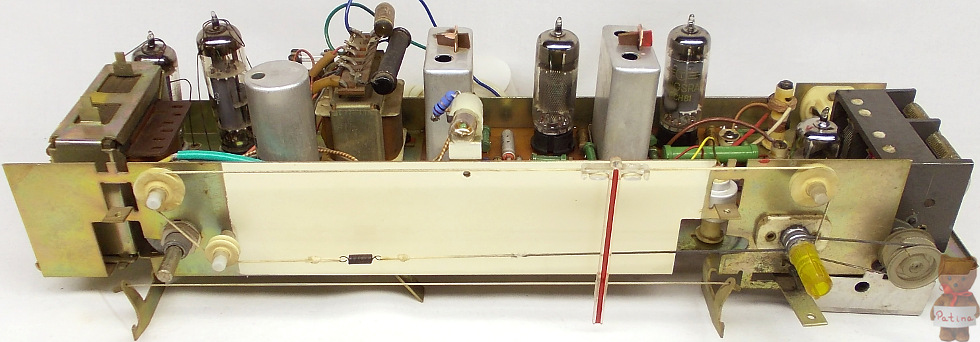

A sasszi ugyanaz, mint a Junior esetében. Itt viszont elfoglalta helyét az ECC 85 cső. A nyomtatott áramköri lap át van rajzolva. Az FM sáv miatt másik forgókondenzátort alkalmaztak:

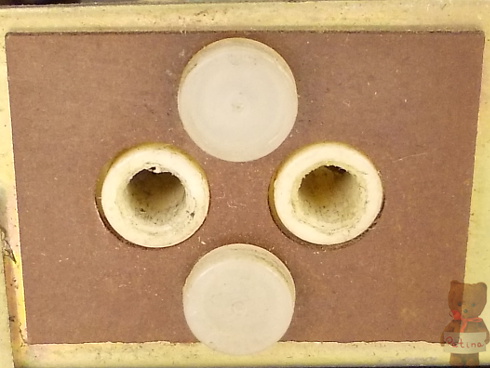

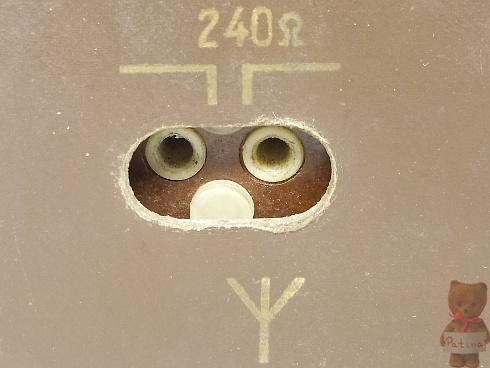

A Juniorral ellentétben itt mindkét antennacsatlakozó használatban van. FM sávon a dipól alkalmazható, míg AM üzemmódban a jobb aljzatba kerül az antenna:

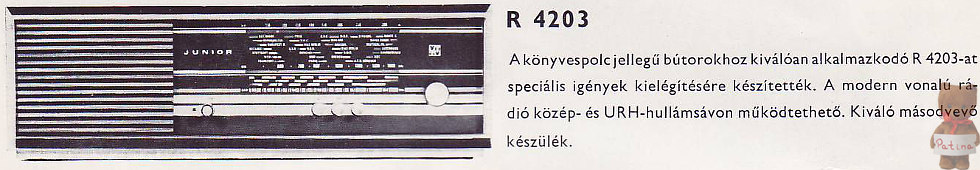

A modern vonalú Junior a legkisebb Melodyn lehetett volna, ha nem csak prototípus marad 1968-ban:
