Studio 3000 A HiFi

Gyártó



Származás

Japán-NSZK

Év

1975-1980

Jellemzők

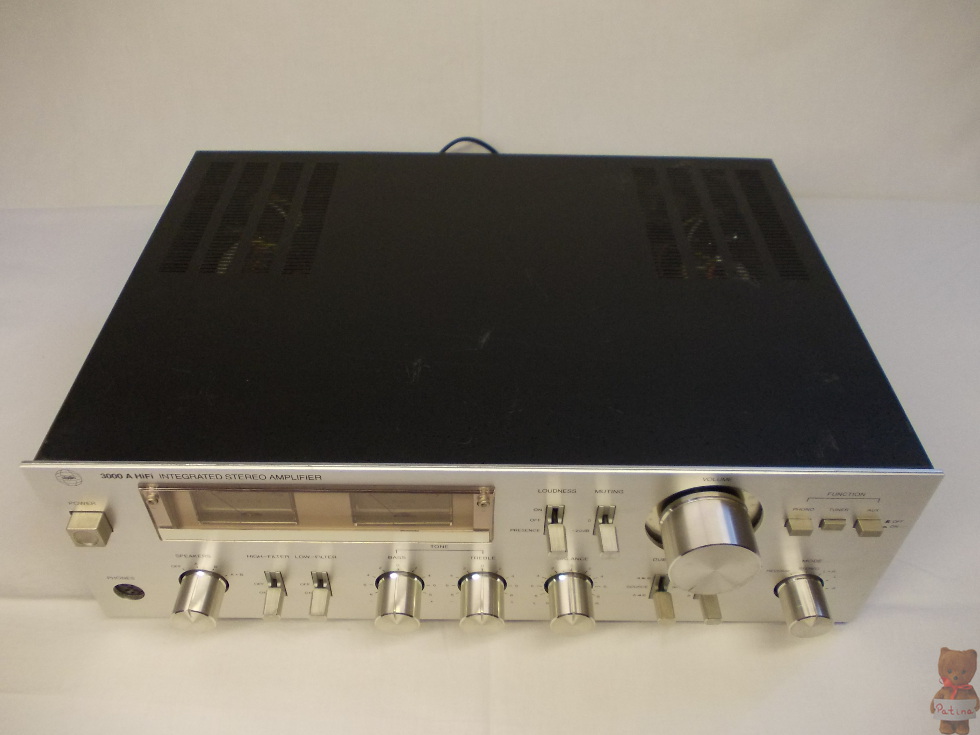

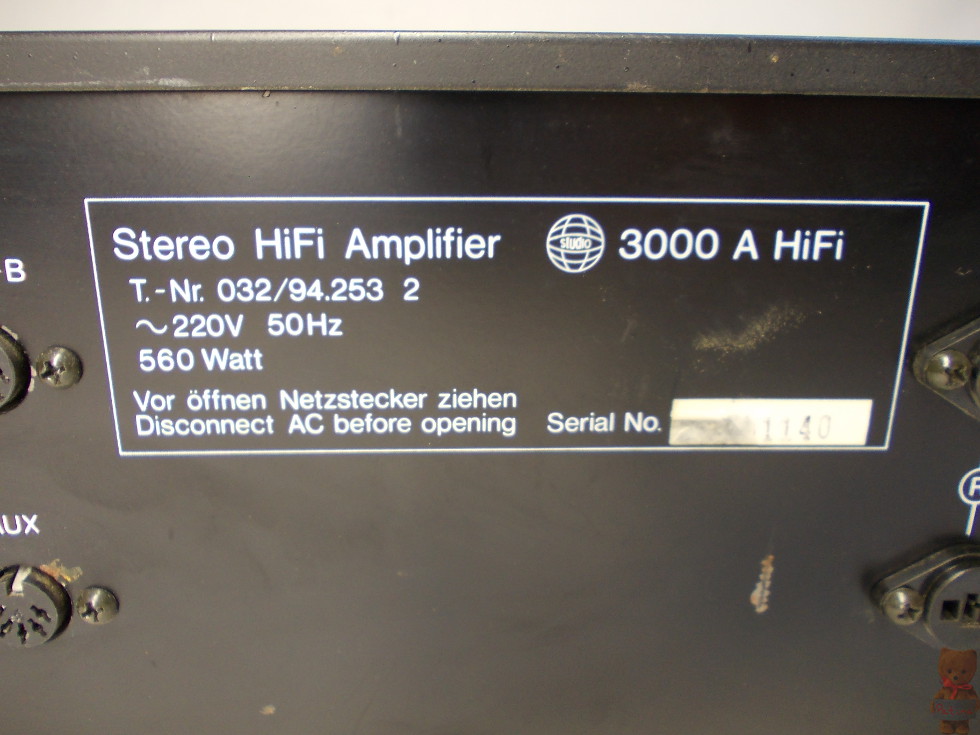

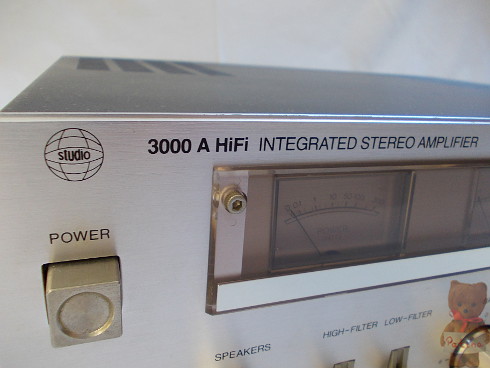

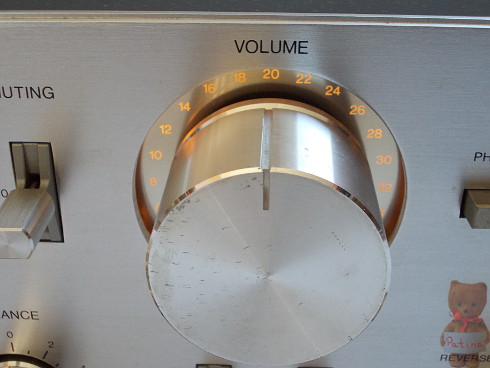

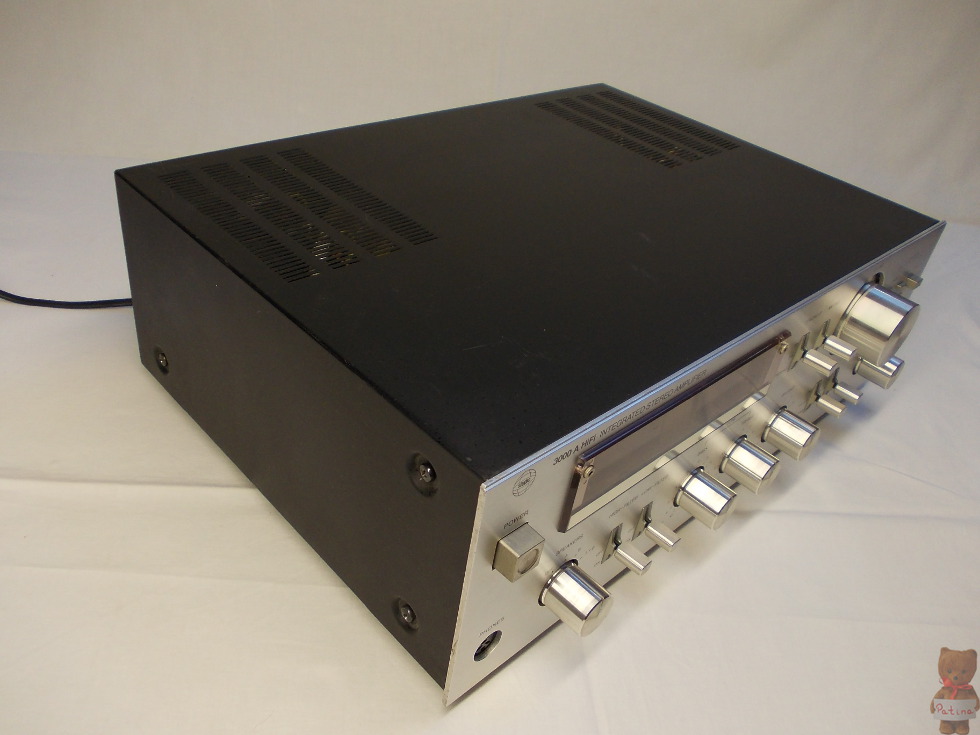

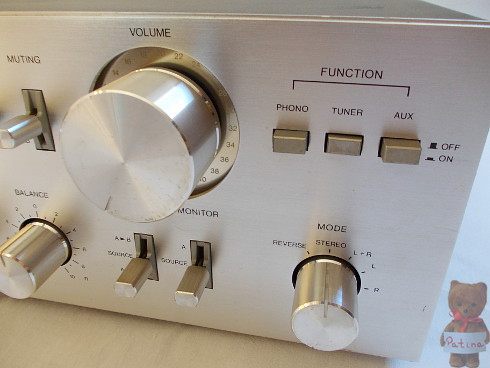

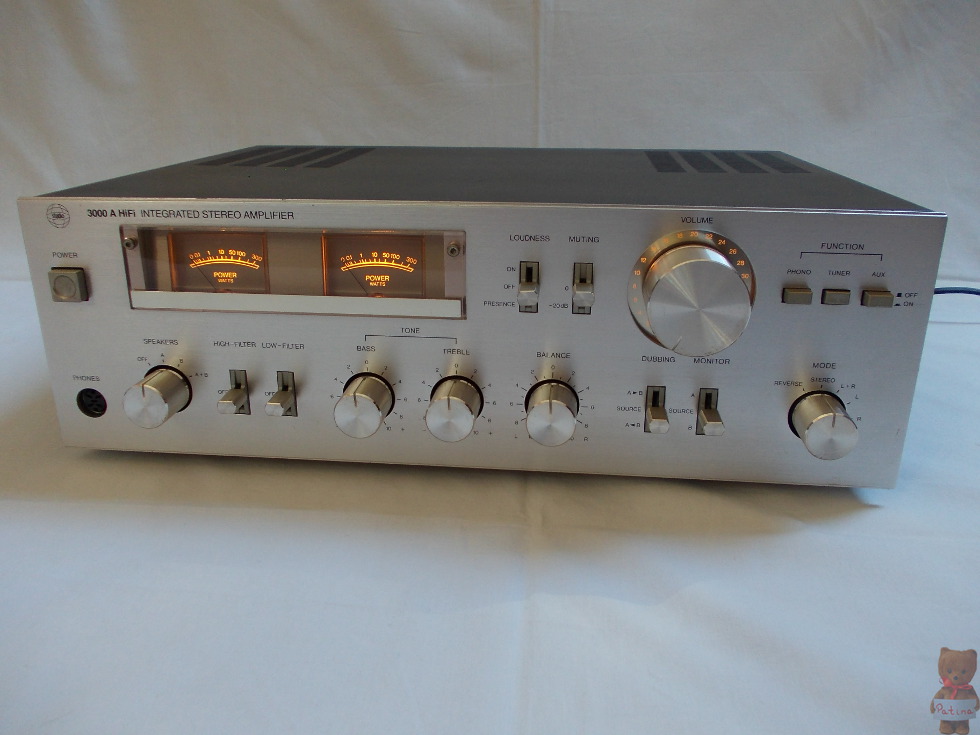

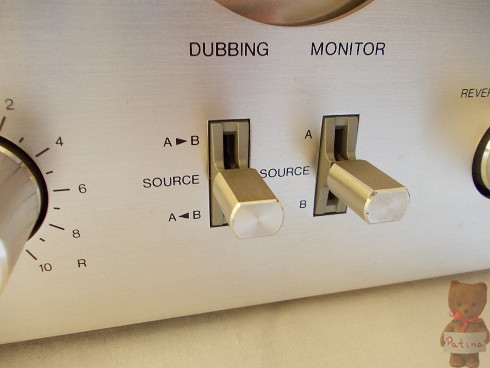

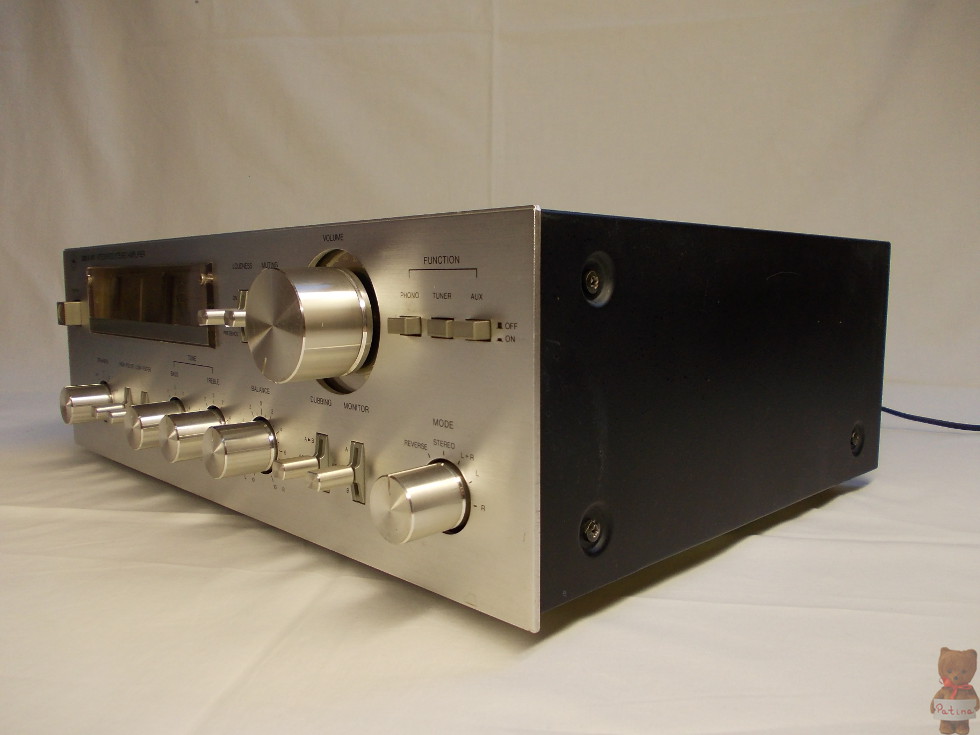

Hi-Fi minőségű sztereo erősítő 4 Ω-os kimenettel, 2+2 db hangfalhoz. Félvezetők száma: 30 db tranzisztor, 5 db Si-dióda és 4 db Ge-dióda. Integrált áramkört nem tartalmaz. Tuner, két magnó, mozgó mágneses lemezjátszó csatlakoztatható hozzá. Továbbá van egy AUX bemenete is. Az előlapon fejhallgató aljzat van. Balansz, magas- és mélyhangszín szabályzó és hangerő potméter található az előlapon. A kapcsolókkal a fiziológiai hangerőszabályzást, mono-sztereó átkapcsolást, magas- és mélyvágó szűrőt lehet kapcsolni. A "Mute" kapcsoló 20 dB-el csökkenti az adott hangerőt. A "Dubbing" kapcsolóval két magnó között lehetséges a szalagról szalagra történő másolás. A "Monitor" kapcsolóval pedig a felvételi együtthalgatás valósítható meg.

Teljesítmény sávszélesség: 30-35.000 Hz. Harmonikus torzítás: 0,1 %. Frekvenciaátvitel: Phono: 30-15.000 Hz ±1,5 dB; Tuner: 10-50.000 Hz ±2 dB; Aux: 10-50.000 Hz ±2 dB; Magnó: 10-50.000 Hz ±2 dB. Hangszínszabályozás: 100 Hz-en ±8 dB; 10 kHz-en ±8 dB. Bemenetek: Phono: 2,5 mV ±0,5 mV; Tuner: 150 mV ±30 mV; Aux: 150 mV ±30 mV; Magnó: 150 mV ±30 mV. Magnetofon kimenet: 30 mV ±6 mV. Kimenő teljesítmény (THD: 0,5%): szinuszos: 2x75 W; zenei: 2x150 W. Teljesítményfelvétel: max. 560 W.

Méret

434x144x304 mm; 13 kg.

Egyéb

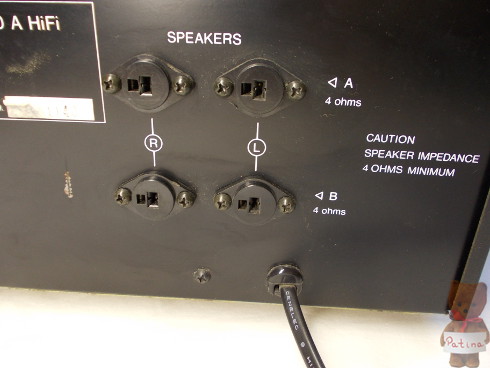

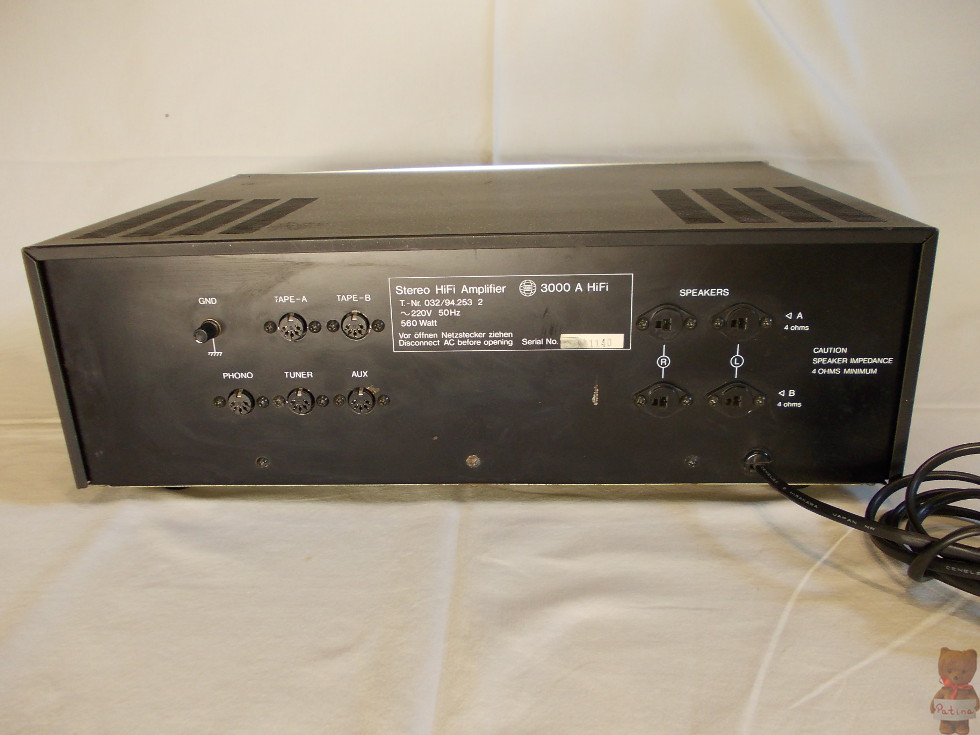

Az erősítő Sony-Wega 3000 A HiFi néven is létezett RCA csatlakozós bemenetekkel és rugós hangfalkábel-csatlakozókkal. Továbbá ismert Toyo Music Air MAP-5800 típusként is. Mindkét esetben tartozott a toronyrendszerhez lemezjátszó, magnódeck és tuner. Valószínűleg a japán tervezésű és gyártású készüléket valamelyik német konzumelektronikát is árusító kereskedőhálózat értékesítette saját "Studio" névvel anno. Kapcsolói, potméterei Alps gyártmányok.

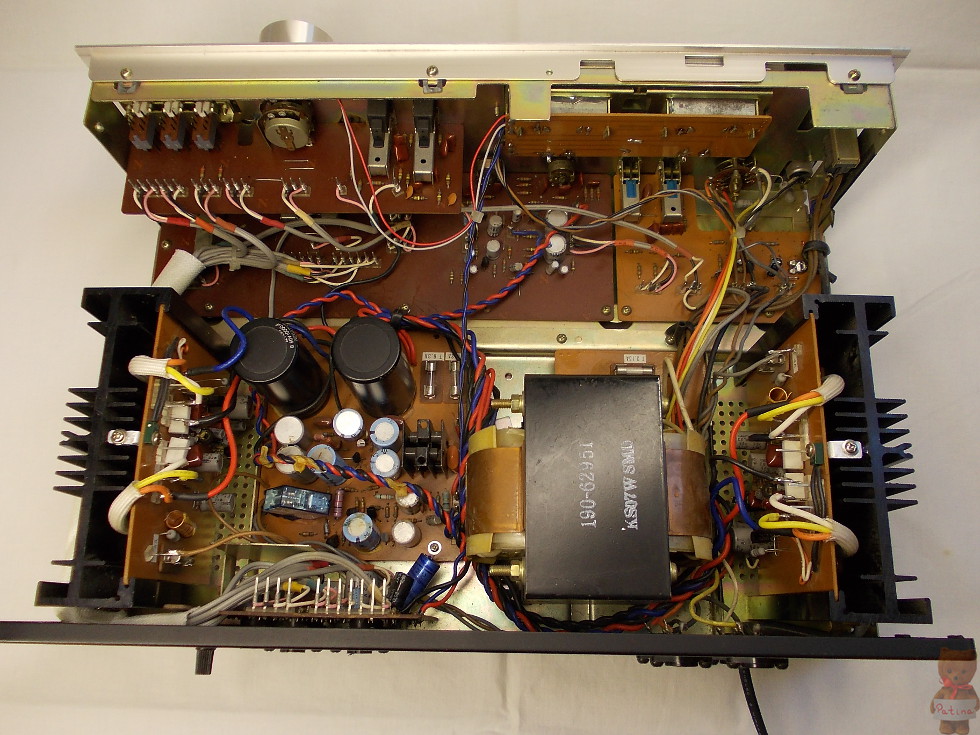

A készülék vagy másfél évtizedet várt a javításra. Hibásként került hozzám valamikor a kétezres években. Külföldről behozott végfok hibás példány volt. Szétszedve hánykolódott éveken át. Sokáig az átépítésen meg a teljes bontáson gondolkoztam. Aztán másképp döntöttem. Mivel semmit nem tudtam róla, ezért alapos javításon esett át 2020-ban. Először a tápegységet néztem végig. Majd végfokok nélkül üresen bekapcsoltam és lemértem, hogy hol és milyen feszültségek vannak. +/- 45V a tápfeszültsége a végfokoknak. A végfok modulok következtek. Minden félvezetőt és kondenzátort kiforrasztva lemértem. A félvezetőkből alig maradt használható. Ezért helyettesítést kerestem hozzá. Az eredeti 2S típusú japán tranzisztorokat a Sanyo gyártotta. Mindenképp szerettem volna megmaradni a TO3 tokozású végtranzisztoroknál, amik eredetileg 2SB697 és 2SD733 típusok voltak. Helyettük OnSemi gyártmányú MJ15003G és MJ15004G lett beépítve. A kisebbek legtöbbjéhez volt másik megfelelő 2S fajta. A meghajtó tranzisztorok párba lettek válogatva. A teljesítmény-tranzisztorok viszont nem. Sima multiméterrel nem lehet őket rendesen kimérni erősítési tényezőre. Komolyabb méréshez nincs sem anyagi lehetőségem, sem eszközparkom. Az ellenállásokat szintén ellenőriztem, mindkét modulon ugyanazt az 1-1 darabot kellett cserélnem, mert megnyúltak.

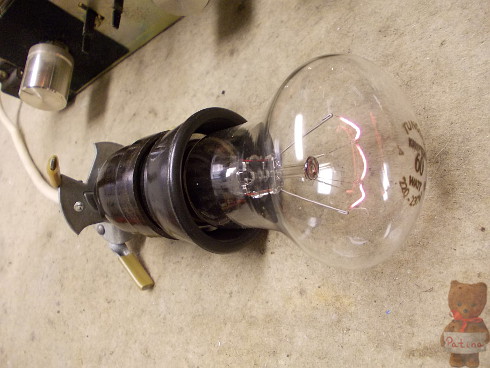

Bekapcsolás előtt egy 60W-os hagyományos izzót forrasztottam a hálózati primer körbe sorosan. Ez áramkorlátozó és indikátor szerepet tölt be. Ha zárlat vagy egyéb baj miatt megnő az áramfelvétel, az izzó világítani kezd. Ha nincs baj, akkor a bekapcsolást követő felvillanás után csak parázslik. Látványos mégis hasznos funkció. A végfok modulon van egy kis trimmer potméter. Ez a nyugalmi áram beállítására szolgál. Hogy ne legyen meglepetés bekapcsolásnál, célszerű a legnagyobb értékre állítani. Minden funkciót semleges állásba kapcsolva, hangerőt teljesen levéve, bemenő jel nélkül előbb az egyik majd a másik végfokot bekötve indítottam az erősítőt. Szerencsére nem volt gond. Tápfeszültség stb. mérések és kis üres járás után beállítottam a nyugalmi áramot. Ezt a végtranzisztor emitter ellenállásán mért feszültségből Ohm-törvénye segítségével átszámolva 35-40 mA-re állítottam.
Jelgenerátor segítségével 150 mV nagyságú szinusz jelet adtam az erősítő bemenetére 50 Hz, majd 1 kHz, végül 10 kHz frekvenciával, amit oszcilloszkóppal figyeltem a hangszóró csatlakozókon. Először kicsi majd nagy hangerő-állásban lemérve őket a nyugalmi áram állító trimmer potméter segítségével akkora nyugalmi áram állítandó, aminél még nem jelenik meg a keresztezési torzítás. Ha megjelenik, akkor nullátmenetnél válla lesz a szinuszgörbének a szkópon. Figyelni kell, mert a trimmer nagyon érzékeny, kis elfordulás is nagy nyugalmiáram-változást jelenthet. Nálam nem jelent meg a torzítás, dokumentáció hiányában megmaradtam a fenti beállításnál.
Jöhetett a rendes járatás zenével! Pár alkalom után megadta magát a koppanásgátló relé. A burkolata amúgy is hiányzott, gondolom korábban már piszkálta valaki. Kicseréltem, de ilyen lábkiosztású relé már nincs, ezért kicsit vezetékezni kellett az újat.
Majd megpúposodott egy kis szűrőelkó az input-modulon. Korábban valaki nem megfelelő feszültségértékűt tett bele a gyári helyére. Ezt szintén cseréltem. Még később egy szűrőelkó elfolyt a tápegységben, ami a végfok egyik tápfeszültségénél volt. Ezt párban cseréltem. Az elején ellenőrzésként kiforrasztva két műszerrel is ellenőriztem és mindent rendben találtam.

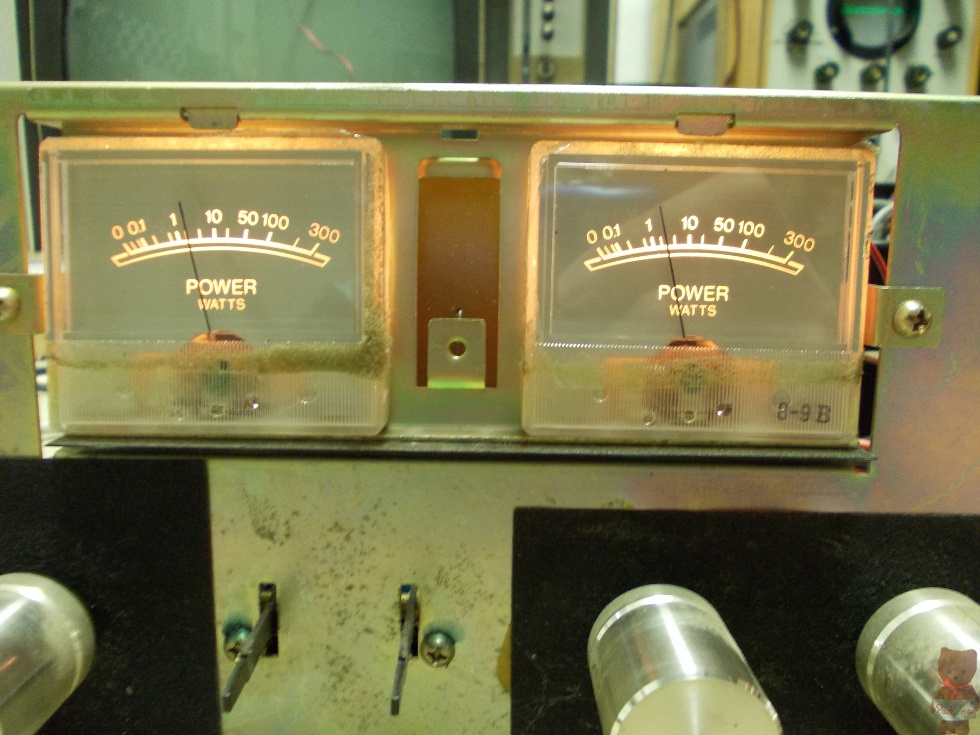

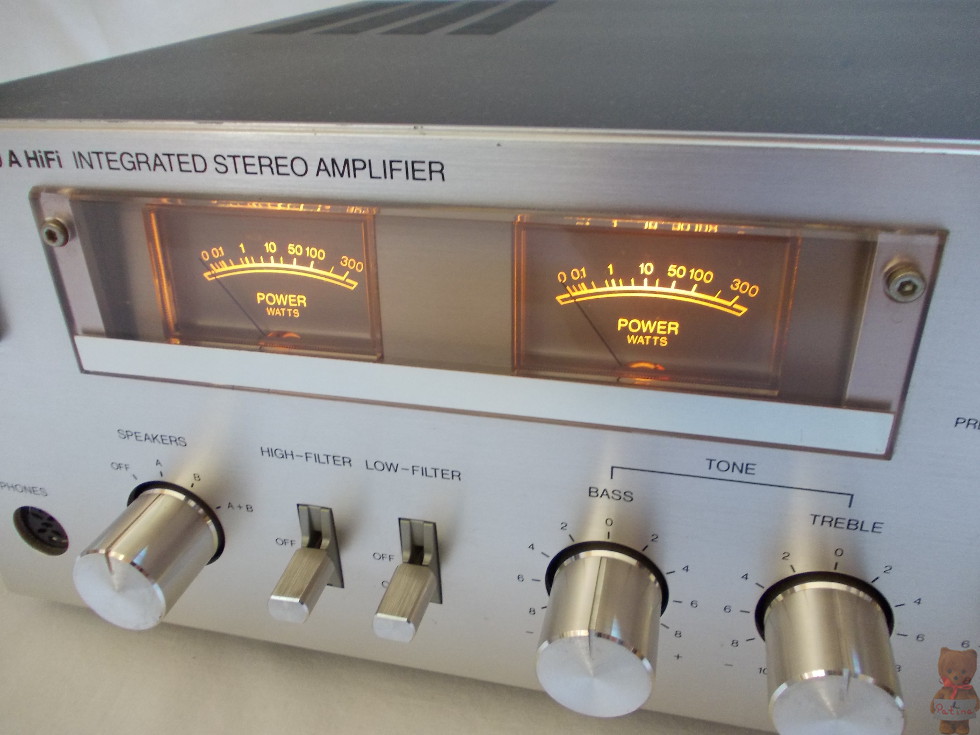

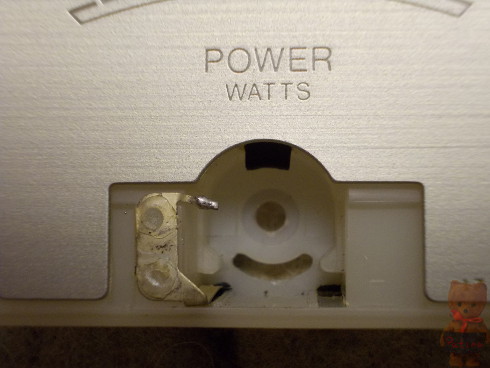

Feltűnt, hogy nem valami fickósak a kivezérlés jelzők. Stabilan ragaszkodtak a nulla értékhez, amin még Deborah de Luca sem tudott segíteni. Sokáig kerestem mi a hiba, mire rájöttem, hogy maga a műszer a rossz. Mindkettőnek szorult a tengelye. Lazítottam rajtuk és az állórészen is próbáltam görbíteni. Utána a mutatóra fújva majdnem végig kilendültek. A szereléshez jó nagy türelem és figyelem kell, mert mindene rendkívül kicsi, apró és sérülékeny. A műszer mögött található a skálavilágítás szofita izzói. Az egyik izzónak el volt oxidálódva a beforrasztott kivezetése és a szerelésnél elpattant. Ezeket párban cseréltem, hogy ne legyen színbeli eltérés.

A kezdeti problémák után stabilan működik az erősítő. A vagány külsejével önmagában is megállja a helyét, bár apróbb karcok vannak már rajta. Komolyabb műszerezettség hiányában szakirányú méréseket nem tudok rajta elvégezni, így csak annyit mondhatok: örülök, hogy a felújítás mellett döntöttem.

2026-ban újabb javításon esett át. A hibajelenség a folyamatos pattogás, sercegés volt a jobb felén. Anno meghagytam azokat a félvezetőket, amik műszerrel mérve jónak mutatkoztak (amatőr hiba rossz végfok javításakor). A bal felében cseréltem egy kondenzátort, a jobbnál benne maradt. Ebből következik, hogy a két végfokot nem egyforma mértékben javítottam. Ennek az erősítése is gyengébb volt, tehát a balansz potméter sem középen állt. A megbízhatóbb végeredmény érdekében minden régi félvezetőt kicseréltem. A kritikus elkót, ami a jel útjában van, szintén száműztem. Ezzel két teljesen egyforma modul lett. Egyforma erősítéssel, zajtalan működéssel.
A tápegységben tönkre ment az Y2 típusú Rifa gyártmányú zavarszűrő kondenzátor.

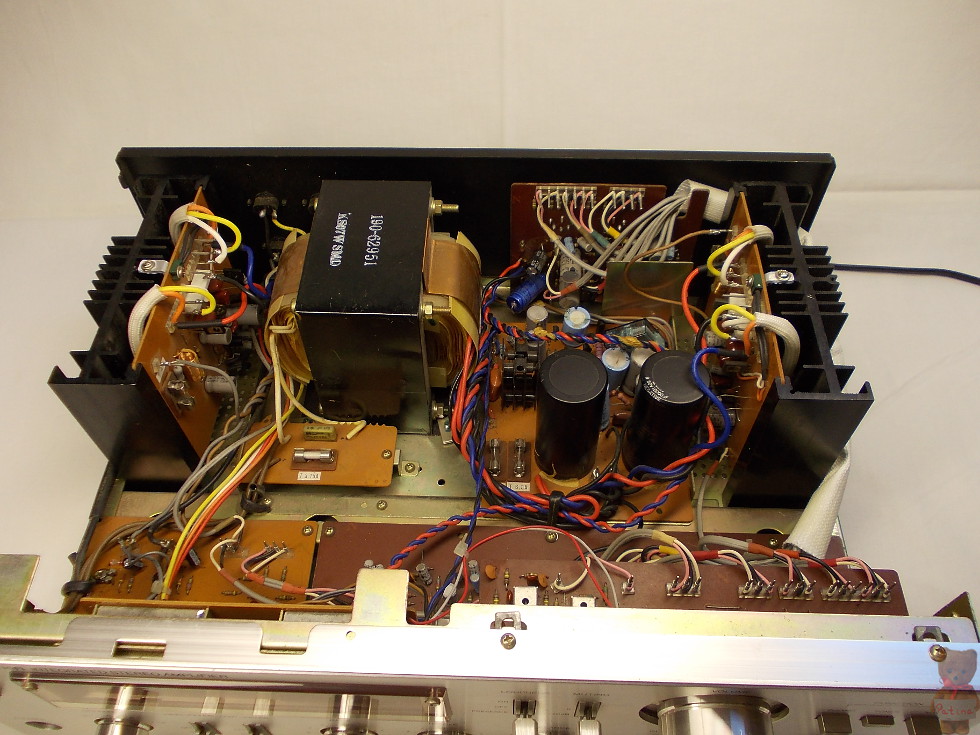

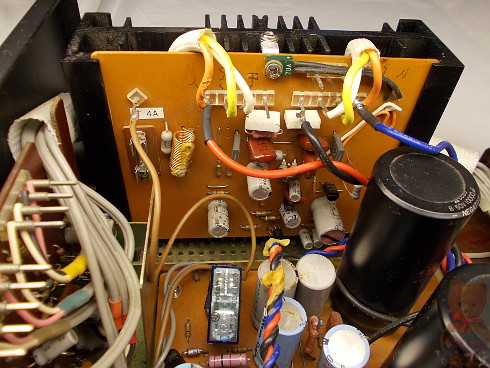

Tápegység modul lágyindító áramkörrel:



A tuchel dugós bemeneti panel:



Végfok modul hűtőbordával:



A hőfok figyelő alkatrész felfogatását pótolnom kellett, mert elvesztek:



A végtranzisztorok leforrasztása után a panel kihúzható a hűtőbordából:

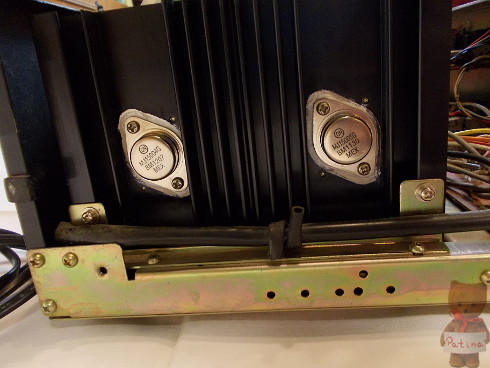

A végtranzisztorok foglalata. A lábai rugós szorítóba csatlakoznak. Mindkét oldalról metrikus csavarok fogják össze a foglalat-hűtőborda-tranzisztor szendvicset.


A honlapon gyakori keresőszó az erősítő és több külföldi fórumon is felbukkant, ezért felírtam a végfokon lévő alkatrészek értékét. Én azóta se találtam hozzá semmilyen leírást, így talán segíthet a teljesen leégett végfok javításában.
Az eredeti félvezetők beszerezhetetlenek. Én az alábbi cseréket hajtottam végre:
2SD733 - MJ15003G;
2SB697 - MJ15004G;
2SD600K - 2SD669A;
2SB631K - 2SB649A;
2SC2375 és 2SC536 nem változott, mert még kapható volt. Előbbi helyett a 2SC2383 is jó;
2SA702 - BC556B: itt a lábkiosztás teljesen más, de hajlítással és zsugorcsővel megoldható.

A modul tetején van két tüske, amin az emitter ellenálláson lévő feszültséget lehet mérni a nyugalmi áram beállításához.

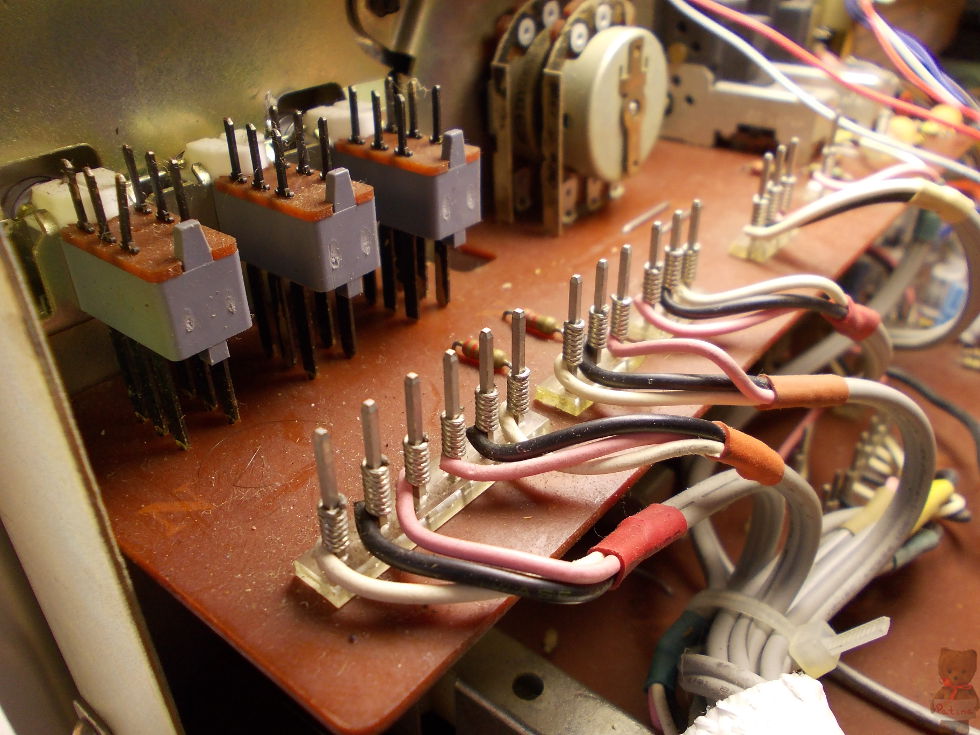

Magnetofonhoz a funkció, monitor és átjátszás átjátszás kapcsoló:



Hangszínszabályzó áramkör:

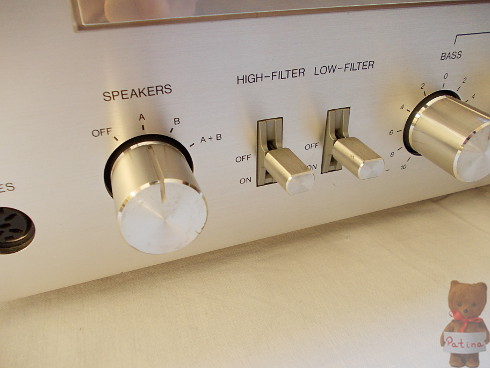

Magas- és mélyvágó szűrő, hangfalak kapcsolója, fejhallgató csatlakozó illetve a kivezérlés jelzők meghajtása:

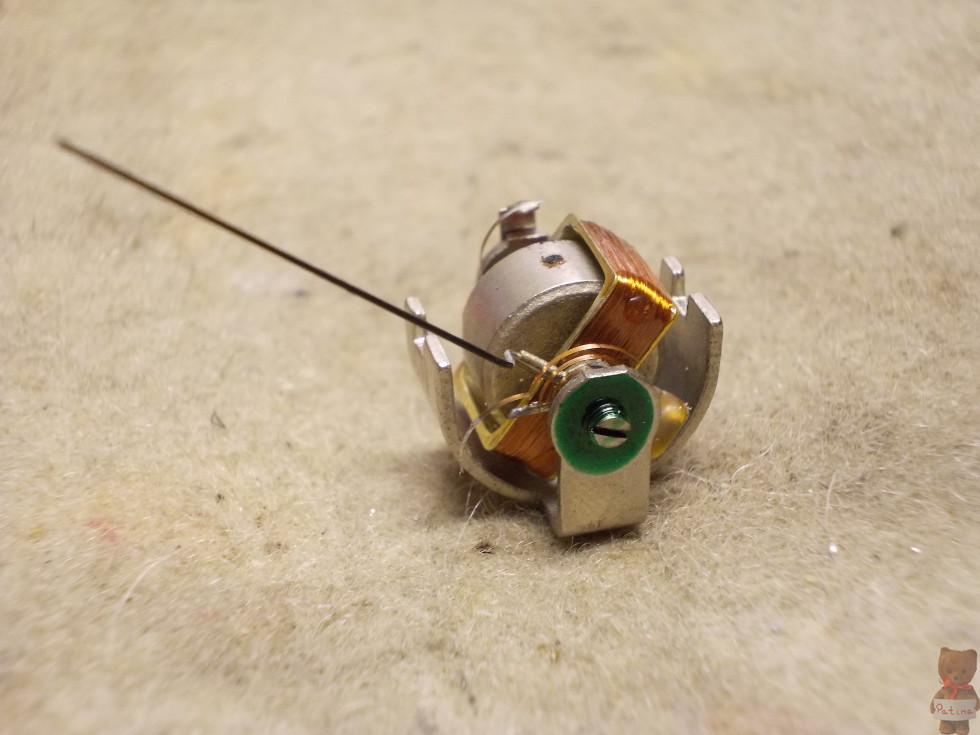

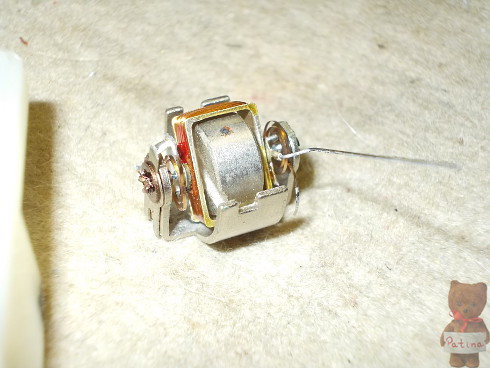

A szétszedett műszerek:

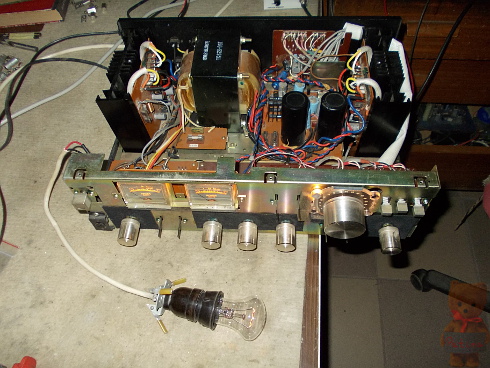

Élesztés a soros izzón keresztül:
