Videoton TC 1612 Super Star 12

Gyártó

Videoton Elektronikai Vállalat

Származás

Magyarország

Év

1981 (mindkettő)

Jellemzők

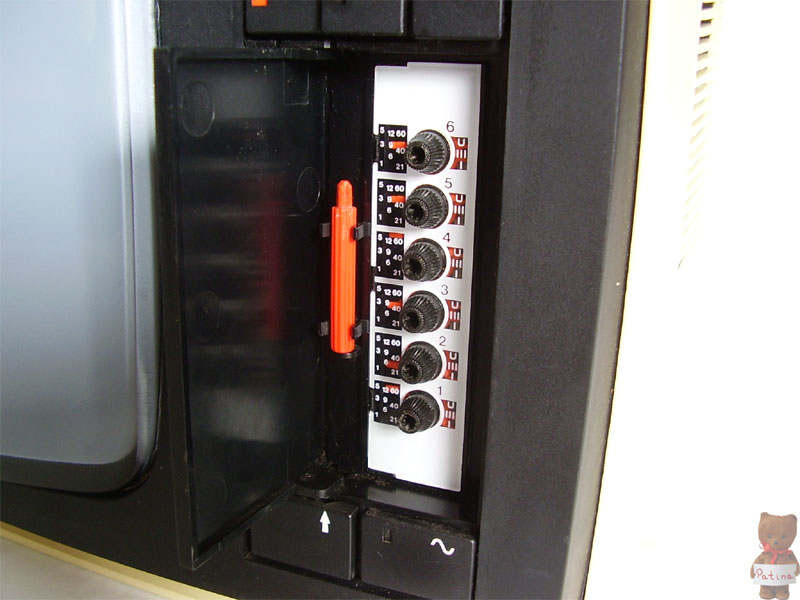

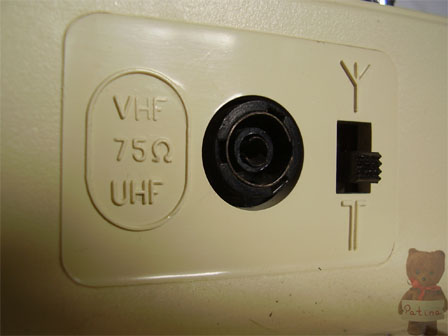

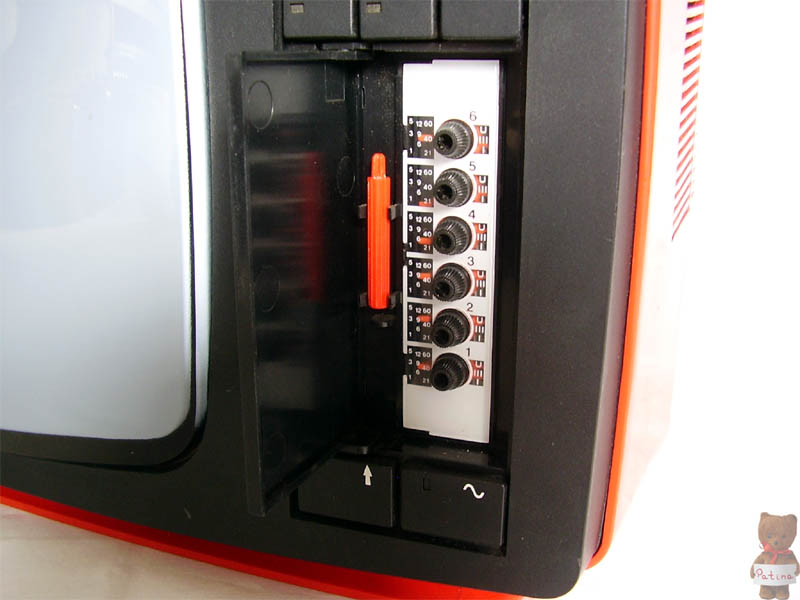

31 cm-es képátlóval rendelkező, hordozható, modul rendszerű fekete-fehér televízió. 6 csatornás programmemóriával rendelkezik. OIRT-CCIR, VHF-UHF adások vételére alkalmas. Félvezetők száma: 7 db IC, 11 db tranzisztor, 31 db dióda. 220 V-ról és 12 V-ról is üzemeltethető. Az előlapon a kiugró panelon van a hangerő, kontraszt és fényerő állítására alkalmas potméter. A kihajtható ajtó mögött a venni kívánt állomások hangolhatóak be. Hátlapon található a koaxiális antennabemenet, illetve az antenna-teleszkópantenna választó. A fülhallgatót is a hátoldalon kell a tévéhez csatlakoztatni.

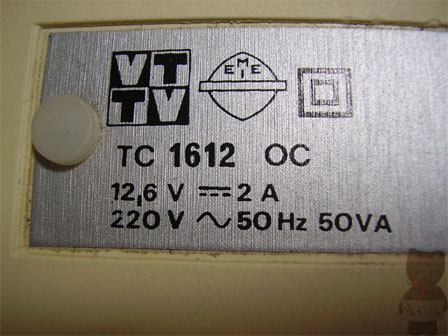

Képérzékenység: 25 μV. Hangérzékenység: 20 μV. Szinkron érzékenység: 20 μV. Tükörszelektivitás: VHF: 40 dB; UHF: 30 dB. KF zavararány: 50 dB. Nonlineáris torzítás: 12%. Hangfrekvenciás átvitel: 100-10 000 Hz. Kimenő teljesítmény: 1,2 W; telepről: 0,8 W. Fogyasztás: hálózatról: 50 W; telepről: 25 W.

Méret

410x276x245 mm; 7,2 kg.

Egyéb

Adományozók: piros: Osztertag Zoltán; fehér: Fehér Árpád; autós adapter: Moni István.
A tévé a Super Star készülékcsalád legkisebb tagja. 1978-ban jelentek meg, amikor a VT gyár bevezette a modulrendszerű felépítést. Piros és fehér színben volt kapható 6700 Ft-ért. A régebbi készülékekben alkalmazott Kombi-1 tuner helyett egy újabb konstrukciót kapott, aminek PM-1 volt a neve. Az új tuner lényege, hogy a korábban két részt alkotó VHF és UHF sávrészt egyetlen egységként fogja át. A PM-1-ben a TDA 1053 nevű PIN-dióda foglal helyet. A PIN-dióda szerepe, hogy megakadályozza a túlvezérlést. Ezáltal még a legnagyobb térerejű adóállomások esetében sincs szükség külön bemeneti osztóra ahhoz, hogy megakadályozzák a túlvezérlődést vagy keresztmodulációt. Az utódmodell TC 1613 névre hallgat.

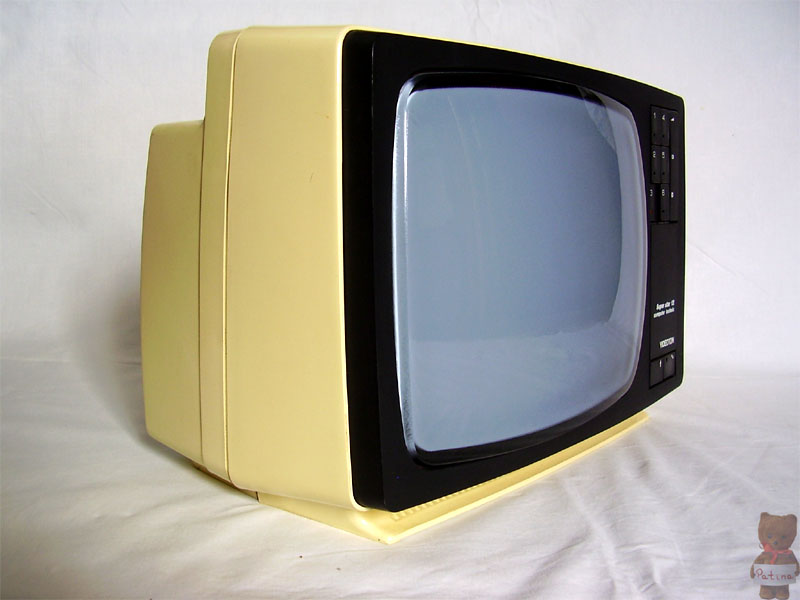

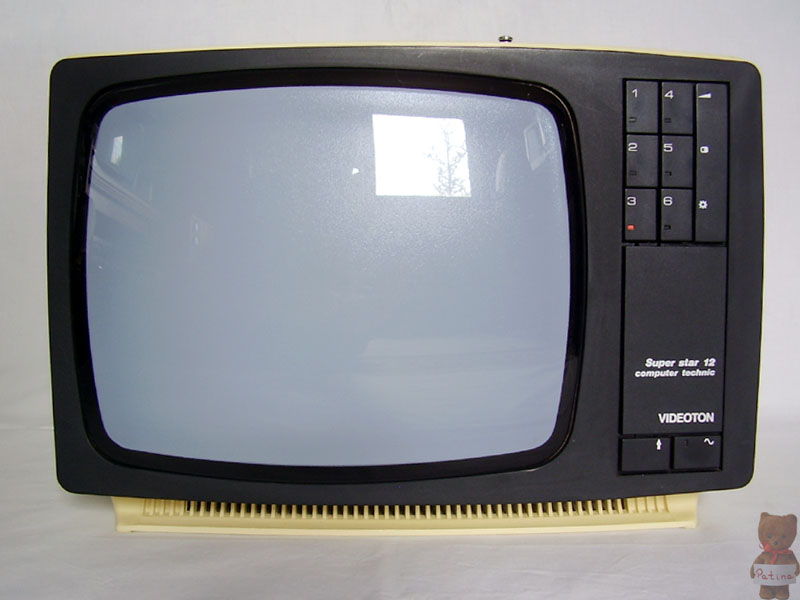

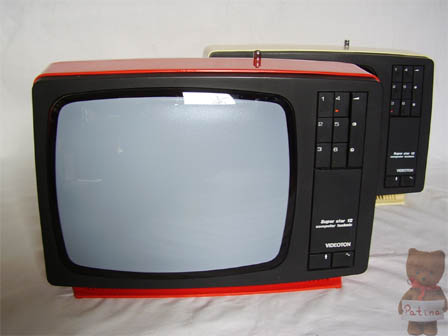

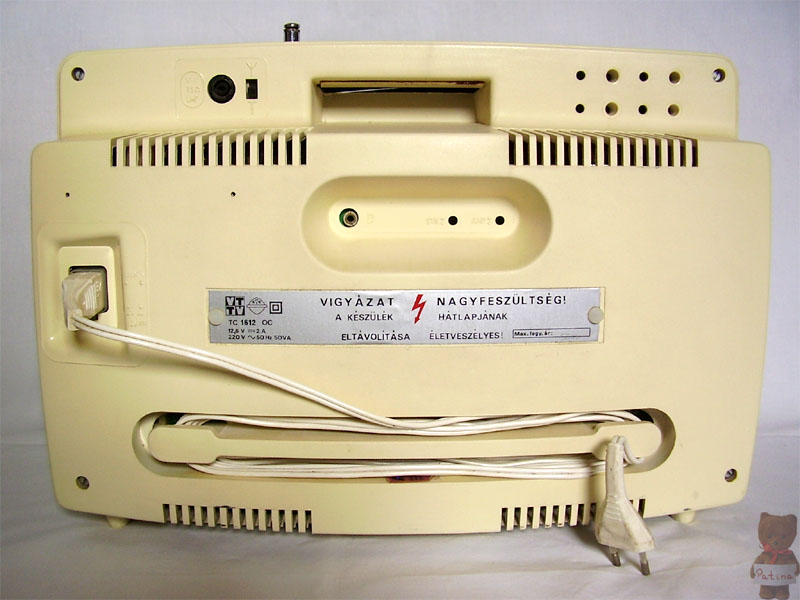

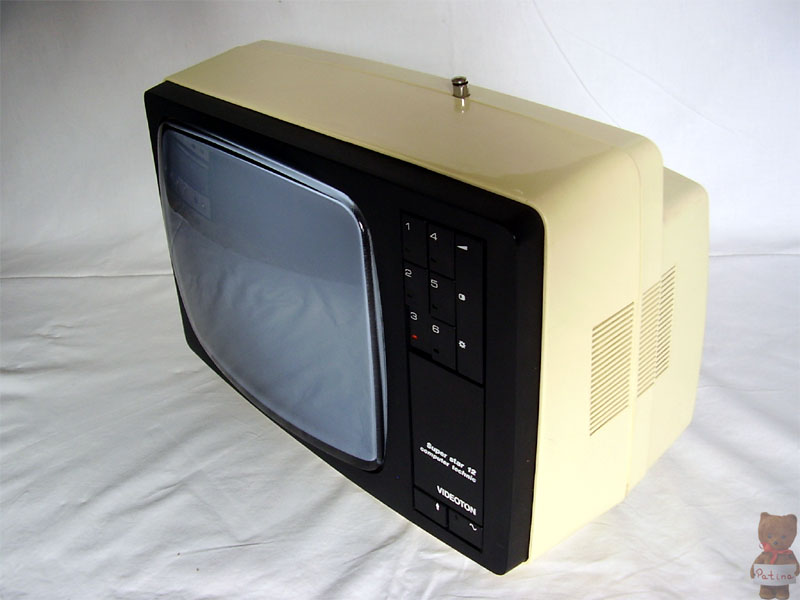

A fehér verzió:

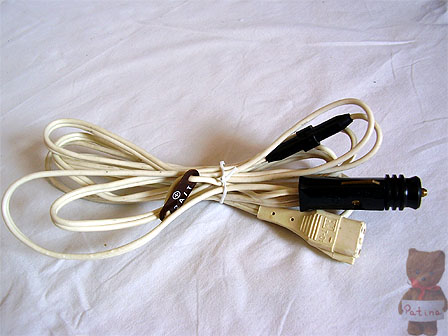

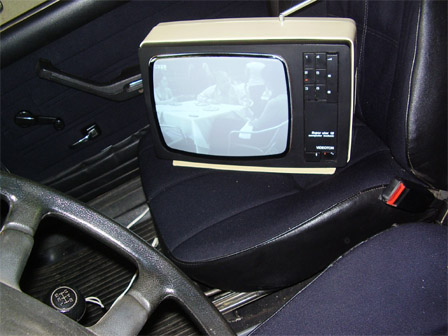

Az autós szivargyújtóhoz való gyári adapterrel bárhol használhatta készülékét a tulajdonos:

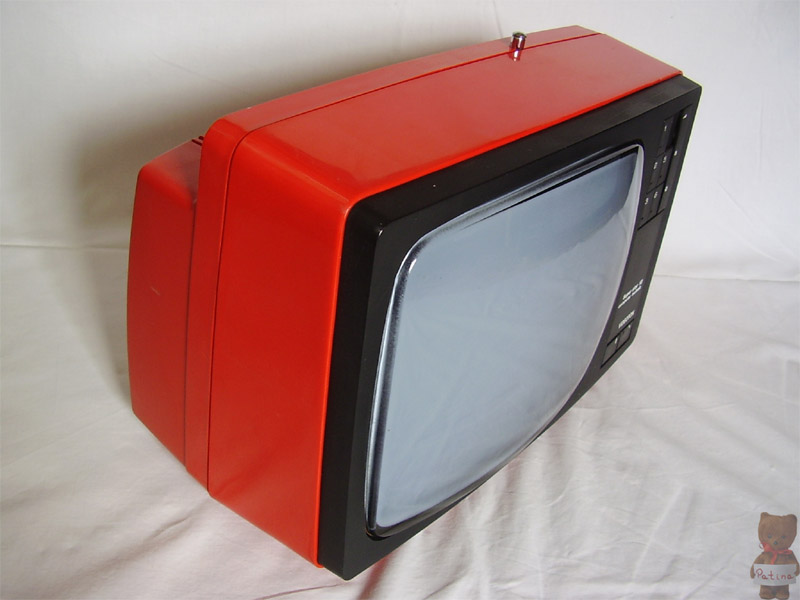

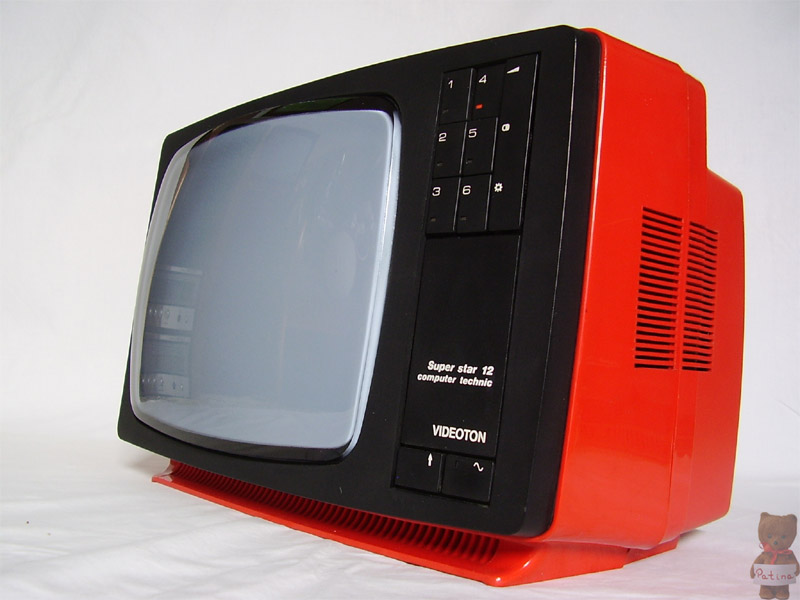

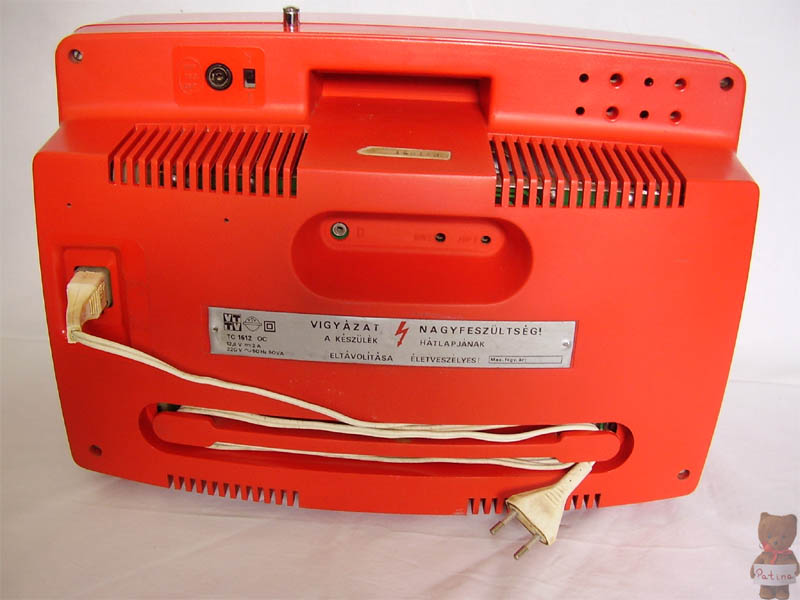

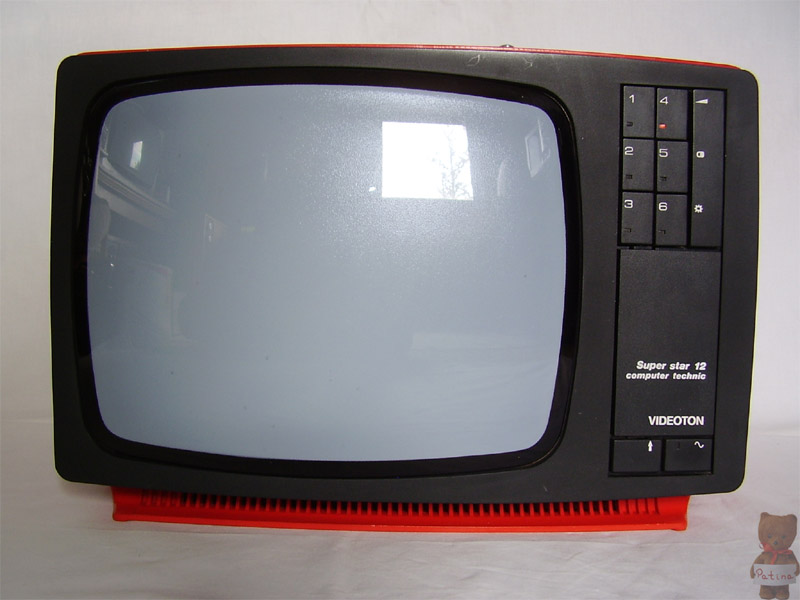

A piros variáns:

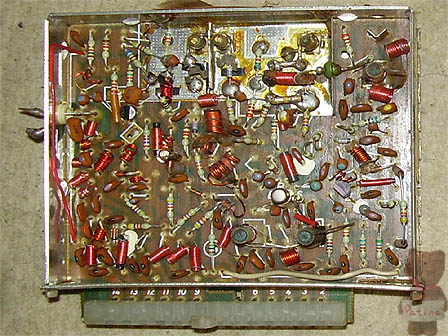

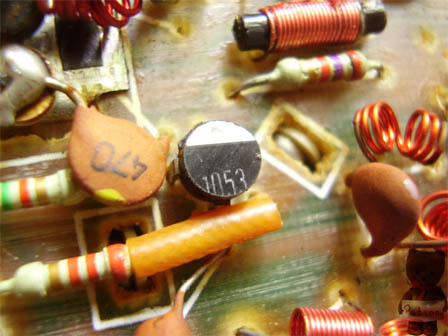

PM-1 tuner és a TDA 1053 PIN-dióda:

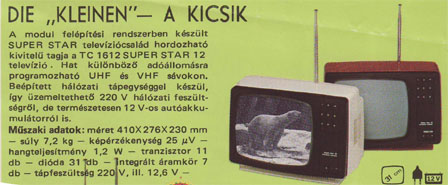

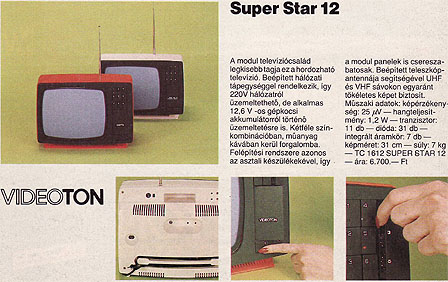

Különféle prospektusrészletek a teljesség igénye nélkül:

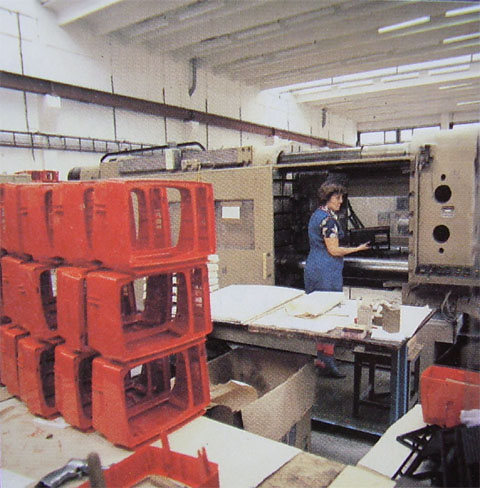

Amit csak kevesen láthattak: formatervező-asztalon a Super Star 12 és készülnek a típus kávái, műanyag elemei a Videoton veszprémi üzemében.
