Videoton TA 4164 Fortuna Duplex
Gyártó Videoton Rádió és Televíziógyár
Származás Magyarország
Év 1970
Jellemzők

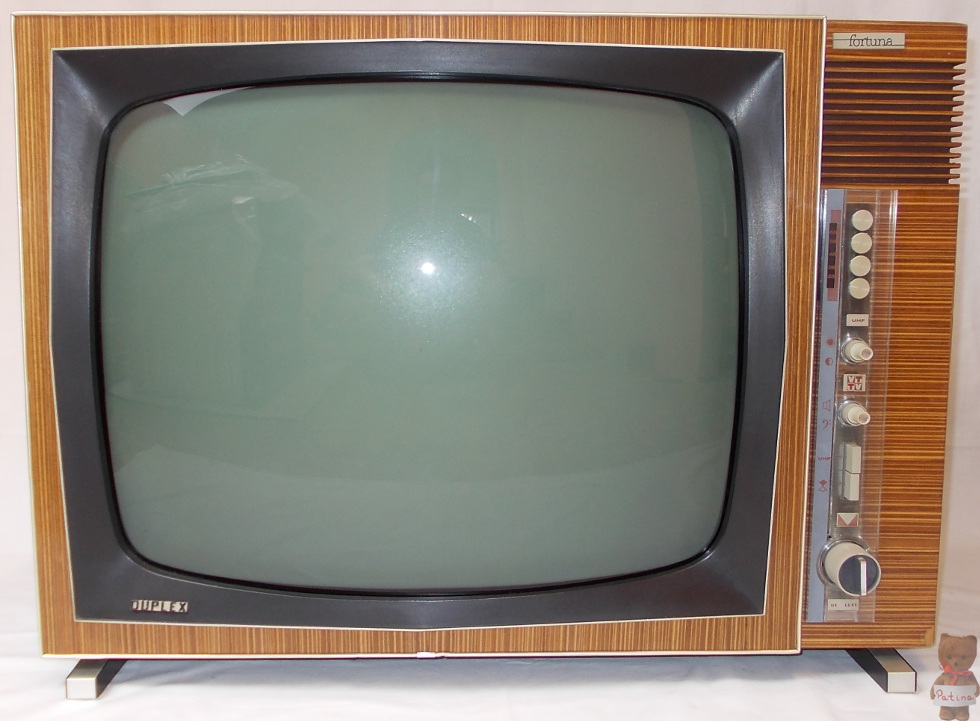

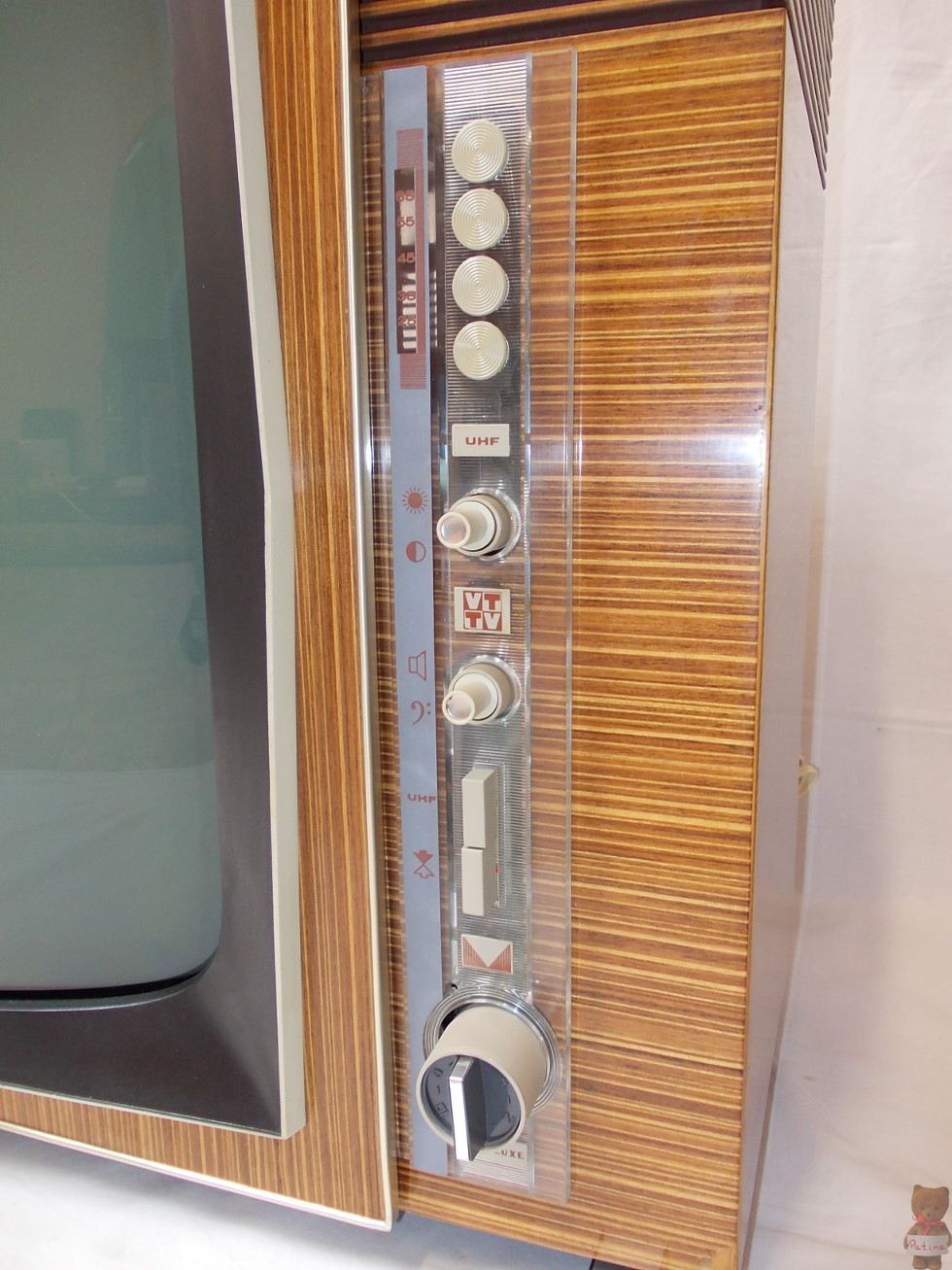

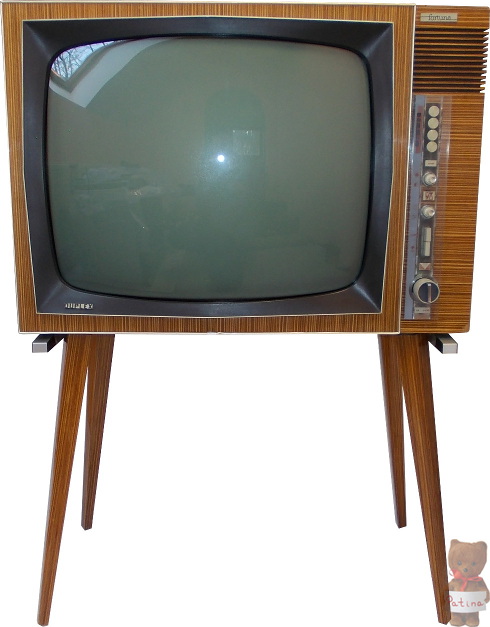

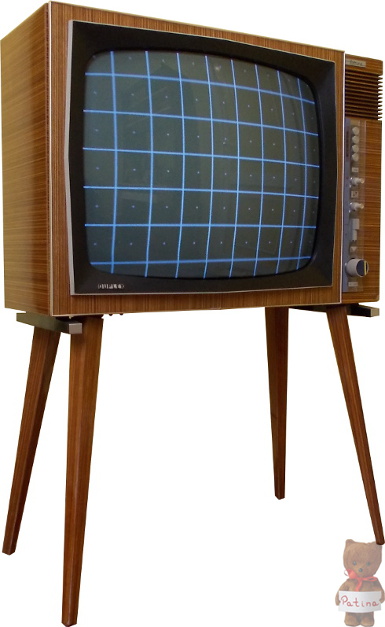

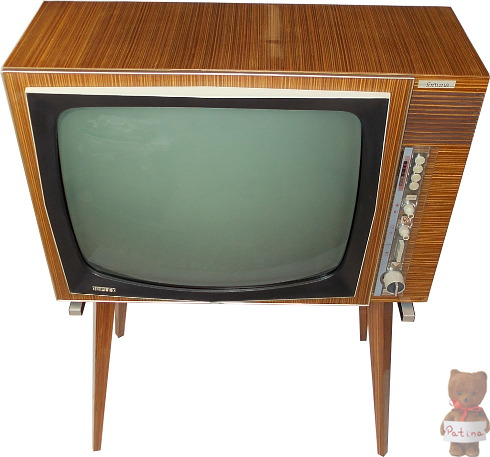

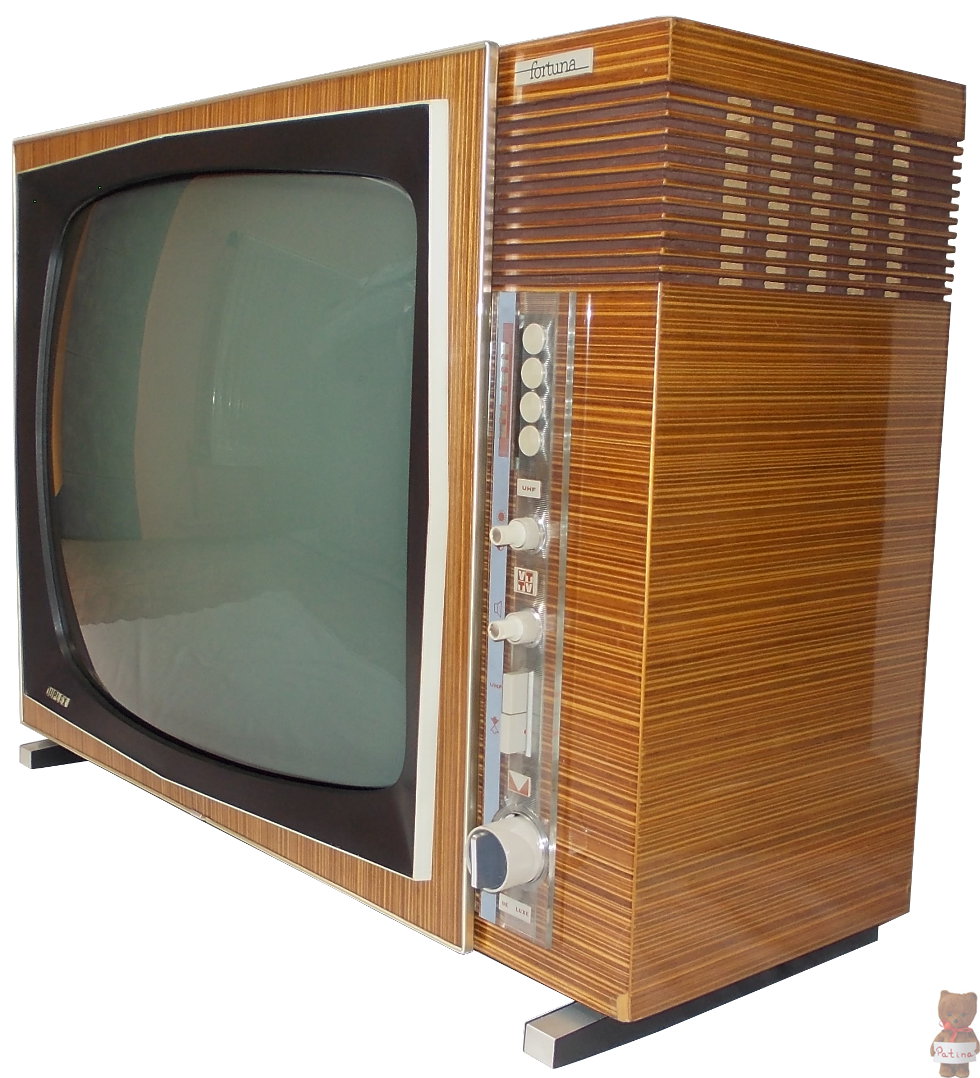

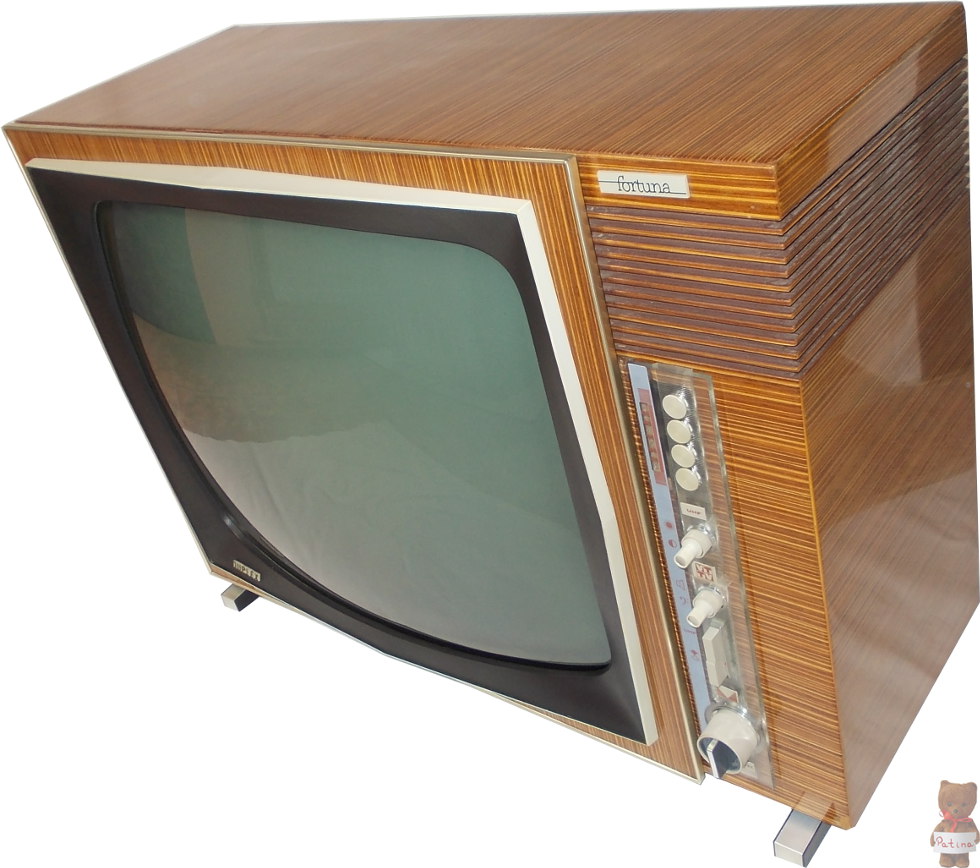

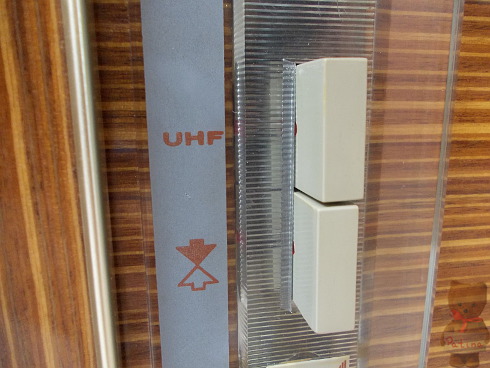

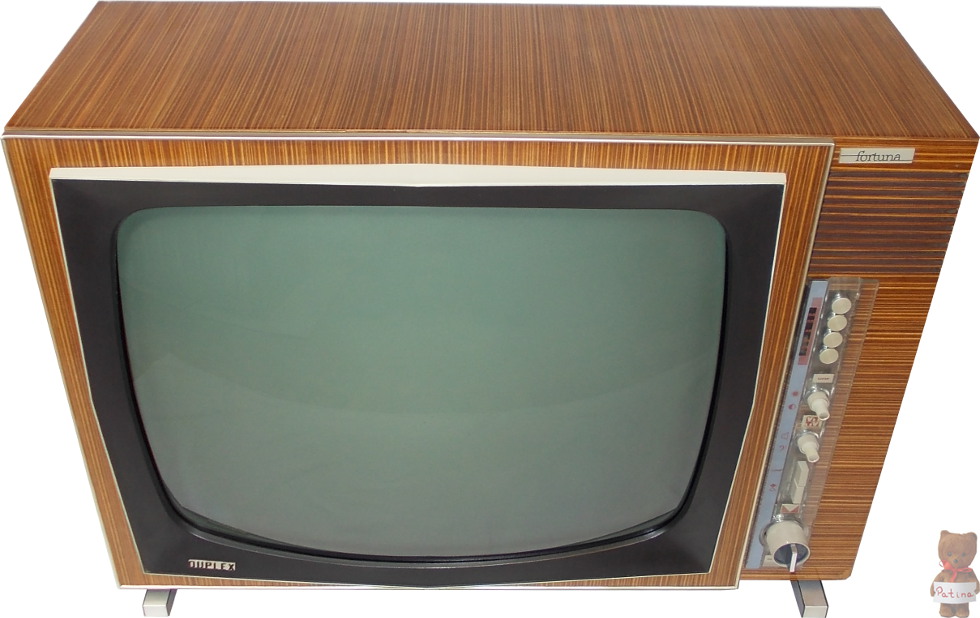

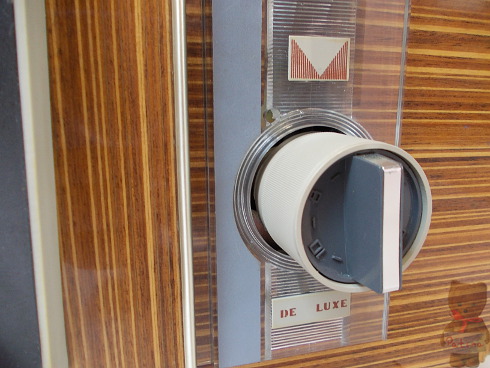

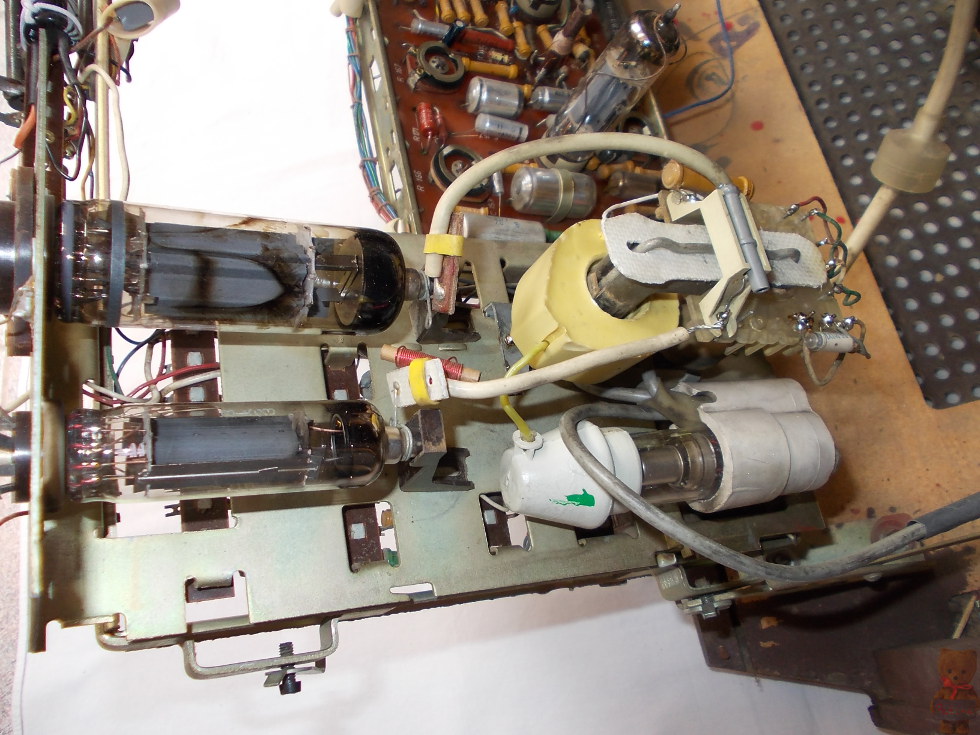

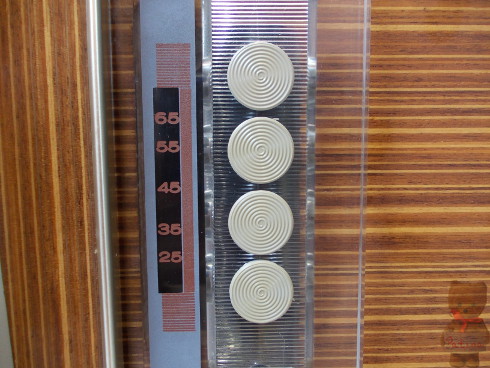

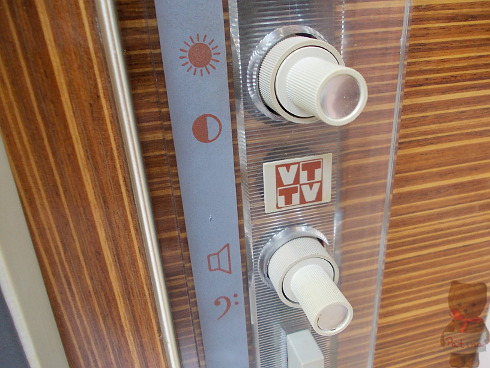

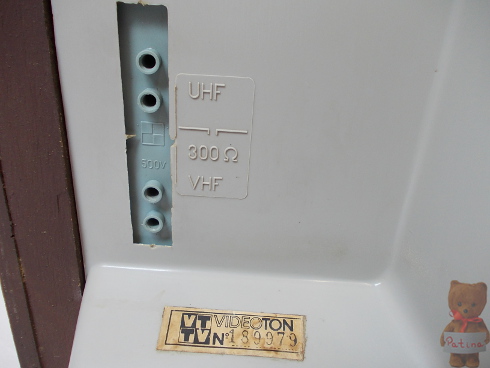

59 cm-es képátlóval rendelkező 12 csatornás asztali televízió. OIRT-CCIR (VHF) norma vételére alkalmas. Ami a csöveket és félvezetőket illeti 12 db elektroncsövet és 8 db diódát tartalmaz. Az előlapon található a fényerő-kontraszt majd hangerő-hangszín potméterek. A következő két gomb közül a felső a VHF/UHF átkapcsoló, alatta a hálózati kapcsoló. Legalul a 12 csatornás VHF dobváltó és a finomhangoló van. Hátoldalán 240 Ω-os antennacsatlakozó található.
Képcsatorna-érzékenység:  VHF: 100 μV. Hangcsatorna-érzékenység: VHF: 50 μV. Felbontóképesség: sorirányban: 400 (OIRT: 430) képirányban: 400. Finomhangoló: 1,6 MHz. Maximális bemenőjel: 150 mV. Szomszéd csatorna kép- és hangelnyomás: 40 dB. Tükörszelektivitás: 50 dB. KF zavararány: 40 dB. Kontrasztátfogás: 1:3 ... 1:5. AM elnyomás: 30 dB. Hangfrekvenciás átvitel: 100-9.000 Hz. Hangfrekvenciás érzékenység: 18 mV. Kimenő teljesítmény: 1,2 W. Sor- és képirányú nonlinearitás: max. 8 %. Nagyfrekvenciás oszcillátorstabilitás: bekapcs. után 2-120 percig az elhangolás legfeljebb 300 kHz. Fogyasztás: 170 W.

Méret 720x530x400 mm; 33 kg.
Egyéb

Adományozó: Szabó és Nyul család - Zselickislak, Somogy megye.

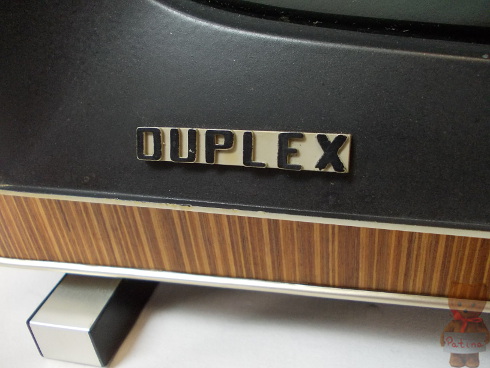

A Duplex jelző azt jelenti, hogy a készülék az OIRT norma mellett a CCIR norma szerinti adások vételére is alkalmas. Másik érdekessége a típusnak, hogy szerkezetileg elő van készítve az UHF tuner fogadására. Hajdanán a színes adás (1969) majd a 2. adás (1971) a jobb tulajdonságokkal rendelkező és még szabad UHF tartományban került sugárzásra. Némely típusba eleve beépítették a tunert ám voltak, amelyekbe utólag a tulajdonos kérhette a szerviztől, hogy építse be az UHF modult. Ez többnyire elég költséges és felesleges lett volna, hiszen mindössze egyetlen adóról volt szó, az is fekete-fehérben. Egyszerűbb volt alkalmazni az UE 100 konvertert.

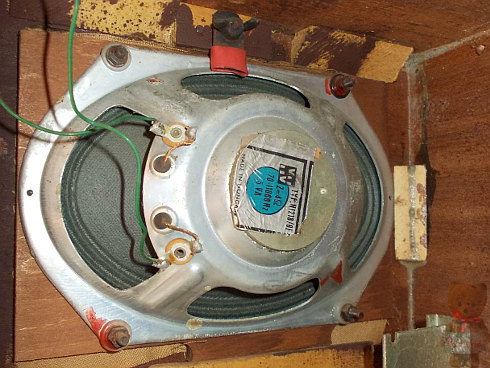

Hangszóró: H 1218/9F, 4 Ω, 70-11.000 Hz, 5 W.

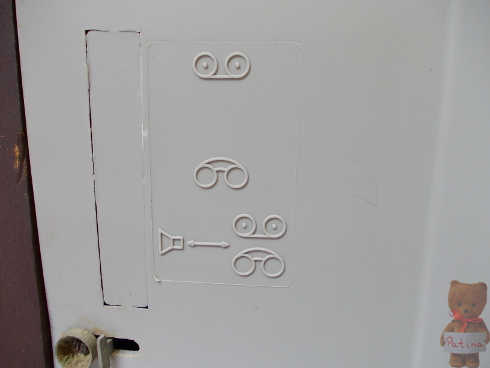

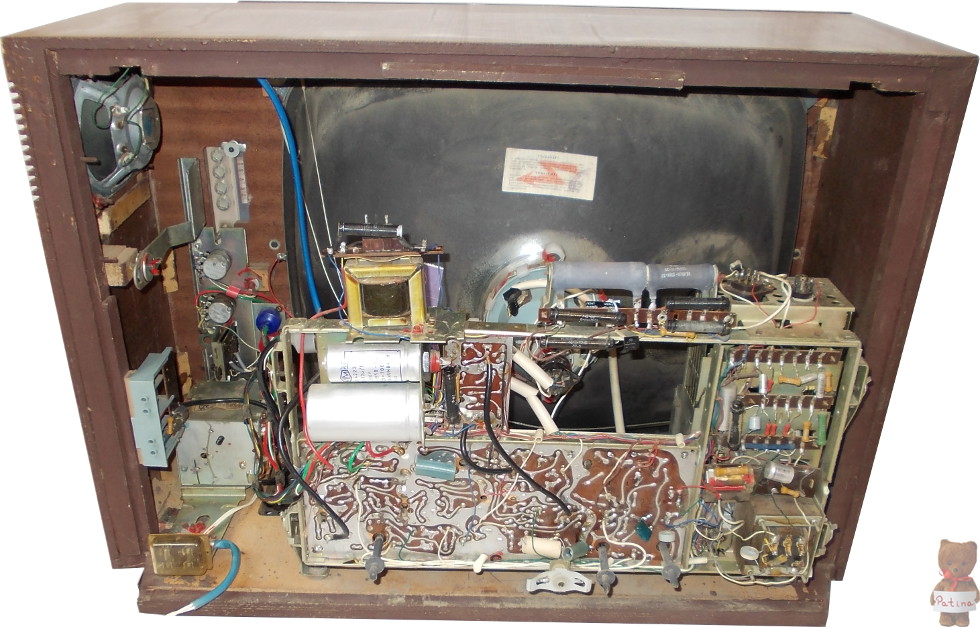

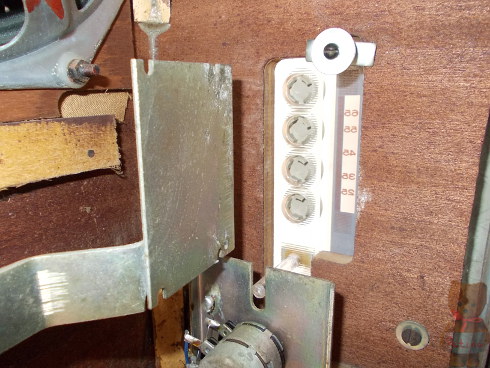

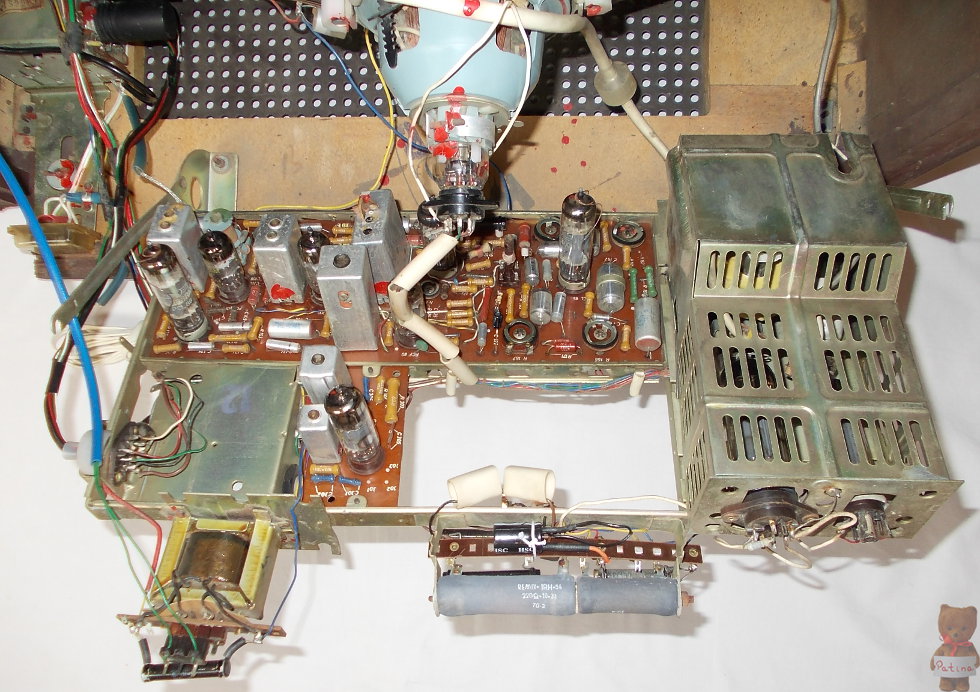

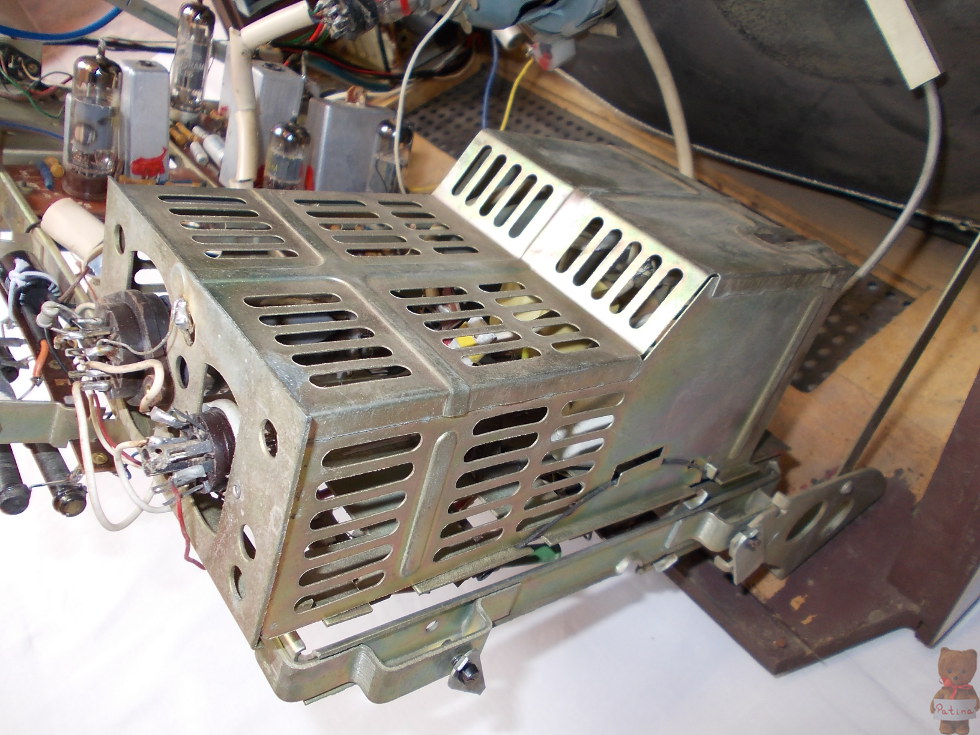

Az UHF tuner előkészítésének a helye kívül és belül:
