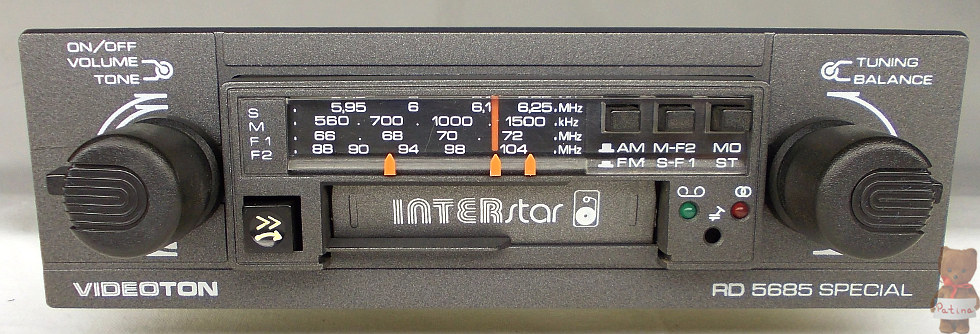

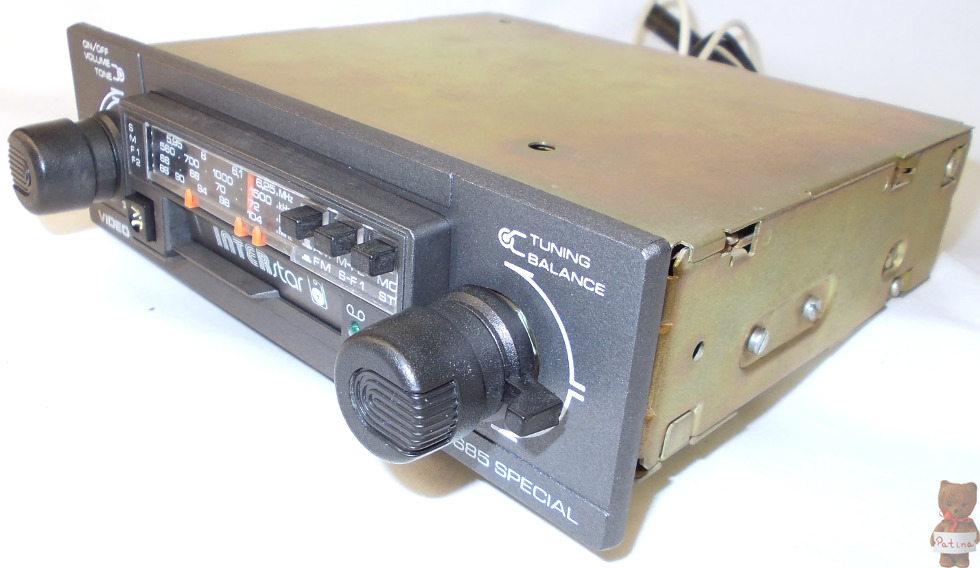

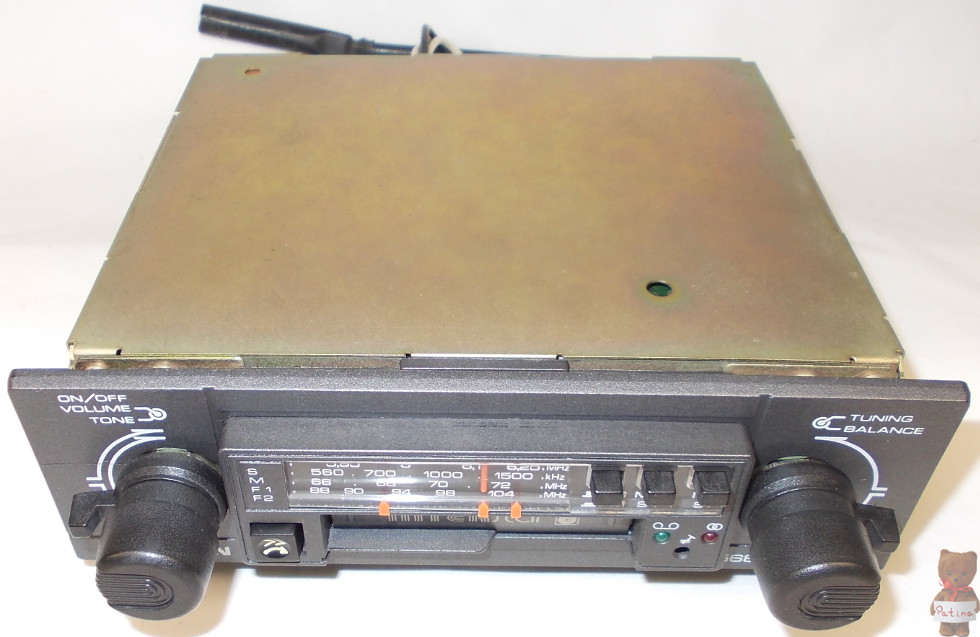

Videoton RD 5685 Special

Gyártó

Videoton Elektronikai Vállalat

Származás

Magyarország

Év

1985

Jellemzők

Sztereo autórádió magnetofonnal. K, R, URH (65,8-73 MHz, 87,5-108 MHz) vételére alkalmas. 6 db IC-vel, 8 db tranzisztorral és 13+2 db diódával épül fel. Mono-sztereo kapcsoló, balansz- és hangszínszabályzó található rajta. A sztereo vételt piros LED jelzi. A magnó mono vagy sztereo kazetták lejátszására alkalmas. A nyomógombjának félig történő benyomásával lehet gyorscsévélni, teljes benyomás esetén kiadja a kazettát. A kazetta lejátszása után a magnó automatikusan kikapcsol és átvált a beállított rádióadóra.
Rádiófrekvenciás adatok: Érzékenység (20 dB jel/zaj): AM: 50 μV; FM: 3 μV. Szelektivitás: AM: 30 dB; FM: 20 dB. Sztereó áthalláscsillapítás: 26 dB. Frekvenciaátvitel: AM sávon: 100-2000 Hz; FM sávon: 80-10.000 Hz.
Hangfrekvenciás adatok: Frekvenciaátvitel: 40-12.5000 Hz (-3 dB). Kimeneti teljesítmény: 2x4 W (14,4V, 4 Ω, k=5%). Teljesítményfelvétel: min. 2,5 W; max. 17,5 W.

Méret

45x150x178 mm; 1,56 kg.

Egyéb

A magnó mechanikája külföldi eredetű.

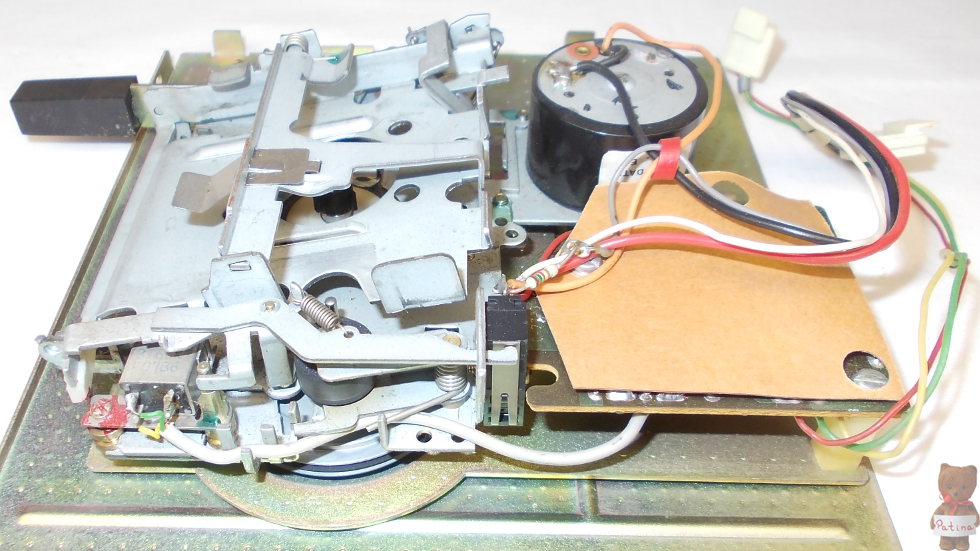

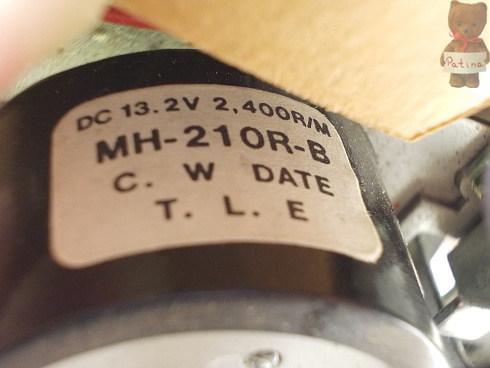

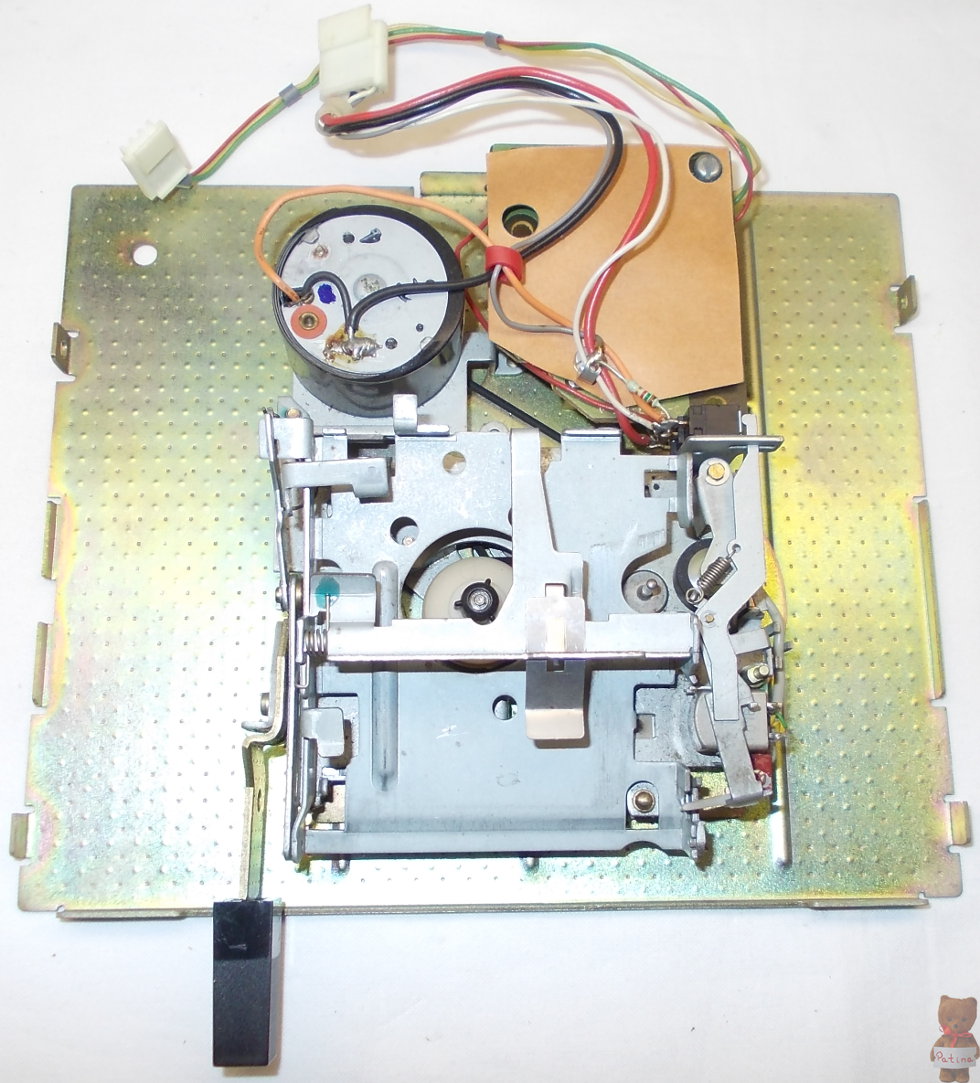

A BRG szerkezetét leváltotta az import mechanika. Ehhez a motorhoz nem kell a fordulatszám-szabályzó TDA 1151 integrált áramkör:

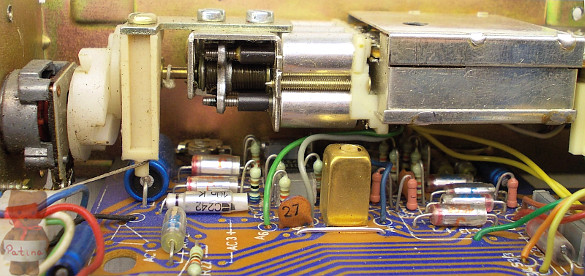

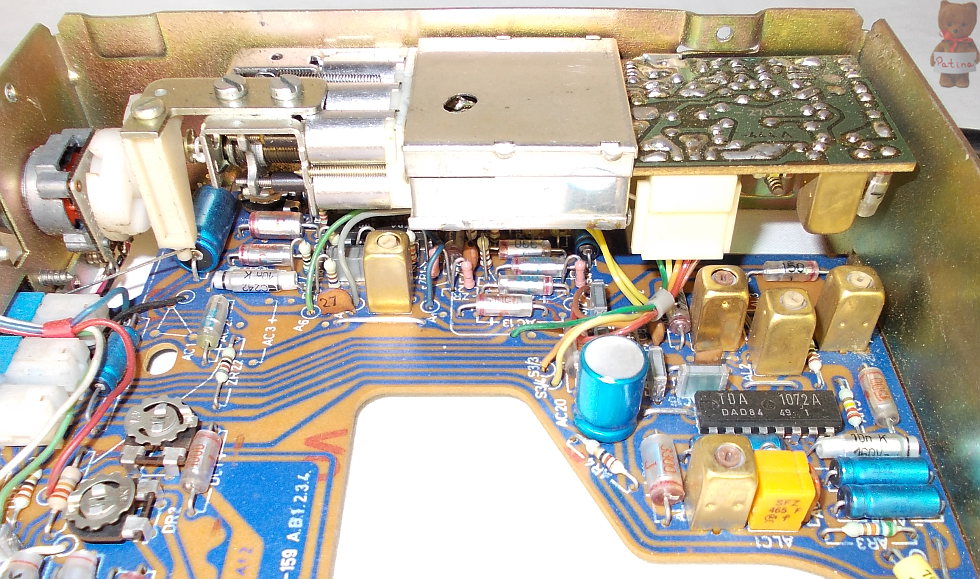

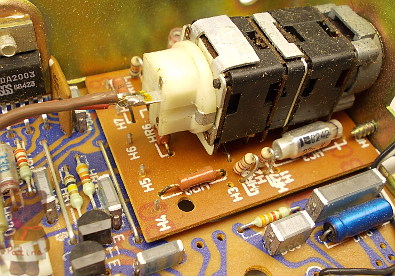

A variométer szerkezete és a kapcsolós hangszínszabályzós hangerő potméter:
