Gyártó

Orion Rádió és Villamossági Vállalat

Származás

Magyarország

Év

1984

Jellemzők

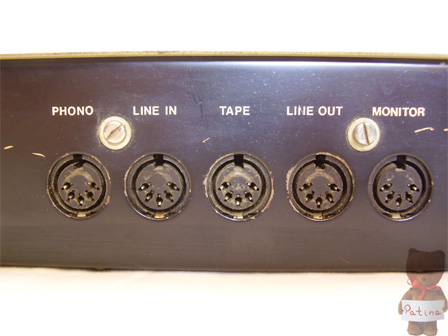

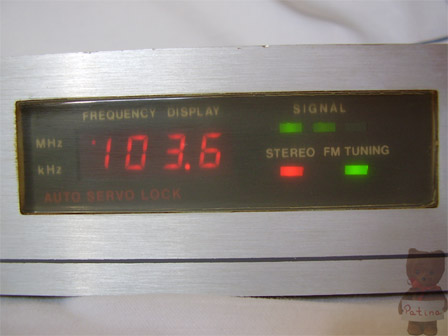

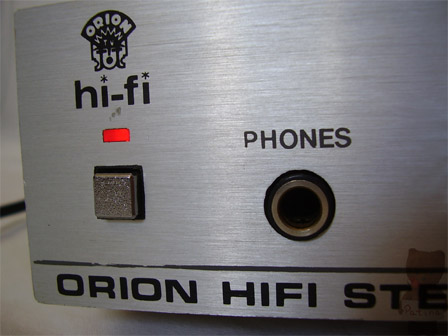

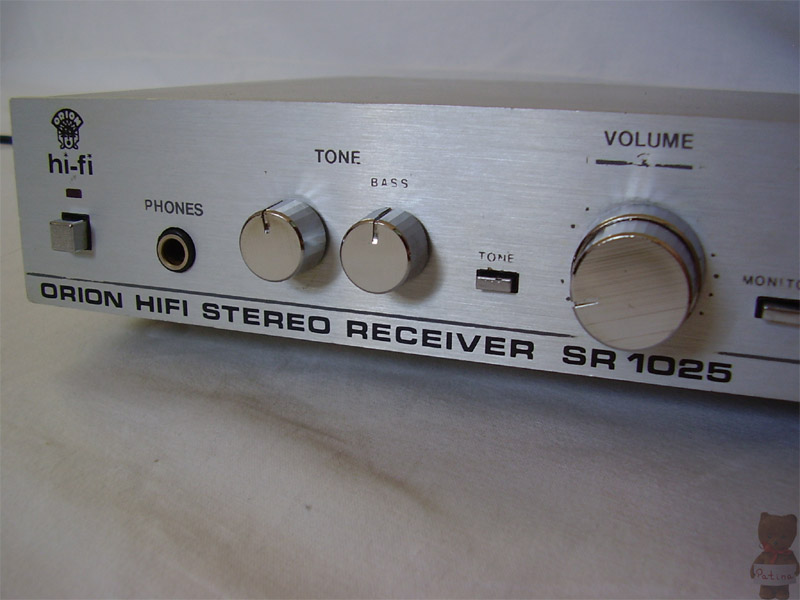

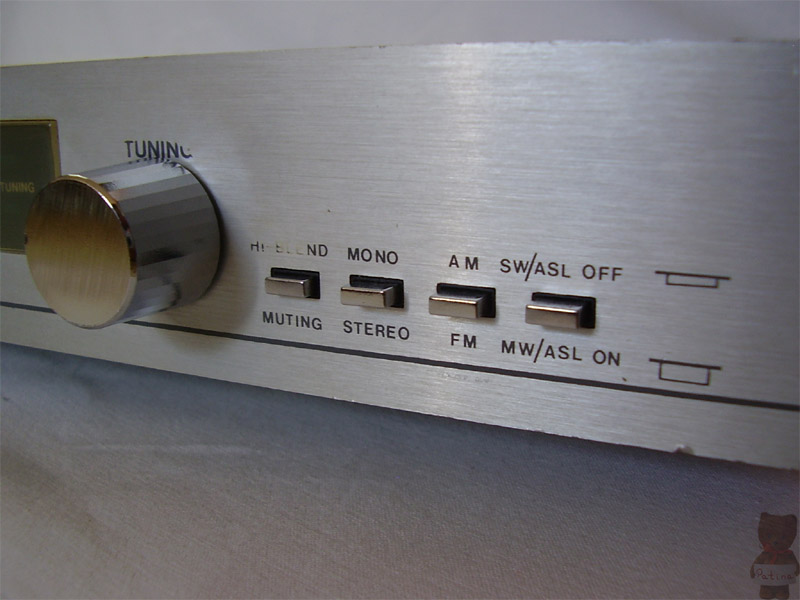

Hi-Fi minőségű sztereo rádiós erősítő. Félvezetők száma: 9 db IC, 41 db tranzisztor. Hangszínszabályzóval ellátva, ami ki is kapcsolható. A hangerő-szabályozó oldalanként külön állítható. Az Auto Servo Lock lényegében az AFC áramkört jelenti. A rádióskála VFD kijelzős, a további funkciókat LED-ek jelzik. Fejhallgató csatlakozó az előlapon. A hátoldalon mágneses lemezjátszó, vonal ki- és bemenet, magnetofon és monitor bemenet található.
Rádiófrekvenciás adatok: Érzékenység: AM: 180 μV (1 MHz, 20dB jel/zaj), URH mono: 1,2 μV (26 dB jel-zaj). Frekvenciaátvitel: AM sávon: 20-2.500 Hz (széles sáv); FM sávon: 16-16.000 Hz (-3 dB). Harmonikus torzítás: AM sávon: 1,5%; FM sávon: mono: 0,2%; stereo: 0,3%. Sztereó áthallási csillapítás: 40 dB. Jel-zaj viszony: FM sávon: 70 dB. Tükörfrekvenciás zavararány: 60 dB.
Hangfrekvenciás adatok: Jel-zaj viszony: magnóbementet: 85 dB; mágneses hangszedő bemenet: 64 dB. Áthallási csillapítás: 56 dB (63 Hz, 1 kHz); 40 dB (12,5 kHz). Intermodulációs torzítás: 0,15%. Teljesítmény sávszélesség: 10-40.000 Hz. Harmonikus torzítás: 0,1%. Kimeneti teljesítmény: 2x20W színuszos, 2x25W zenei (8 ohm).

Méret

500x250x56 mm; 6 kg.

Egyéb

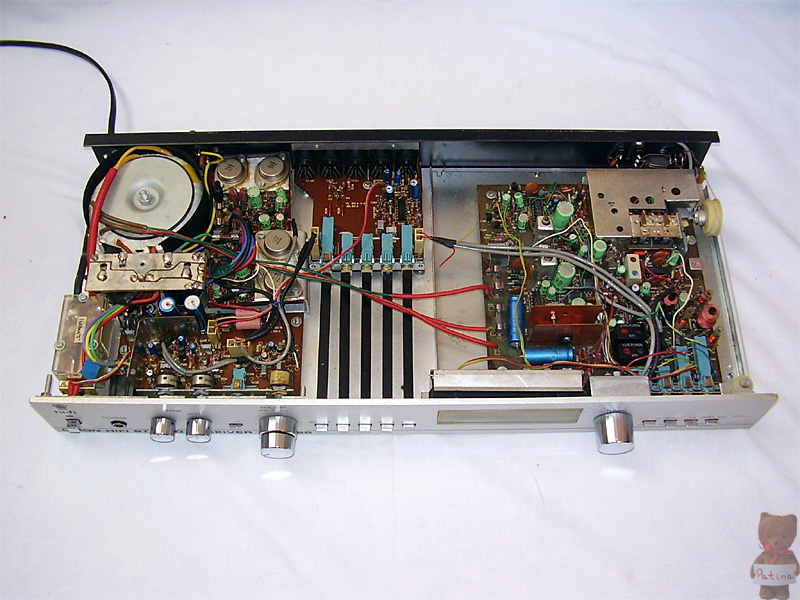

Az Orion ST 1025 tuner és SE 1025B erősítő egységének az összeépítéséből alkotta meg a gyár ezt a típust..
